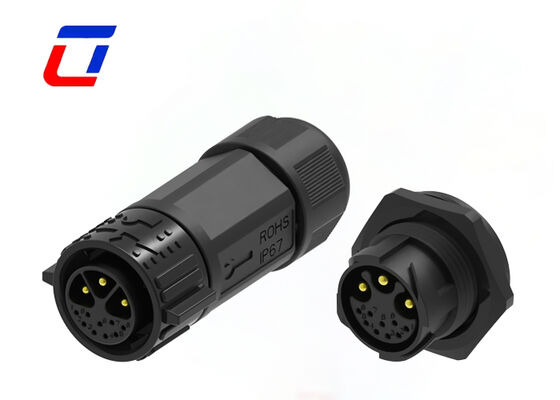

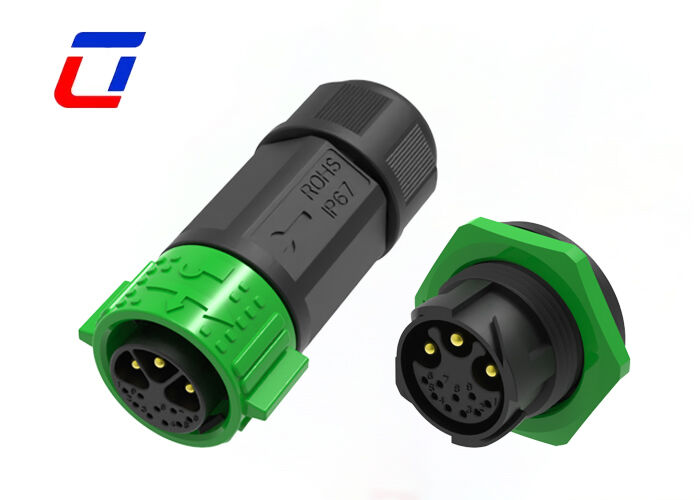

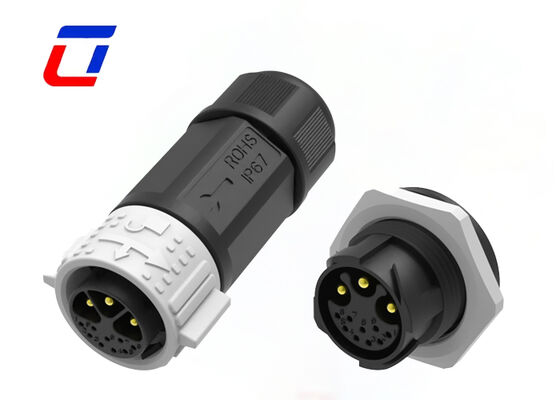

Name: 20A M25 Промышленный разъем и разъем с блокировкой 3+9 Пин
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Главная страница Продукция водонепроницаемый разъем ip67

20A M25 Промышленный разъем и разъем с блокировкой 3+9 Пин

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/UL
Номер модели:	M25

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	3+9 ПИН	Текущий:	15А для питания+5А для данных
Температурный диапазон:	-40℃~+105℃	Рейтинг водонепроницаемости:	IP67
Рейтинг огнестойкости:	УЛ94-В0	Материал:	Нейлон
Выделить:	20A M25 промышленная розетка , IP67 водонепроницаемый соединитель питания , Коннектор с блокировкой 3+9 булав

20-амперный промышленный штекер и розетка M25 с быстроразъемным замком, 3+9-контактный разъем питания и данных

Основные характеристики

Система быстрого отсоединения с нажимным замком
Варианты с несколькими сердечниками: 2-контактный, 3-контактный, 4-контактный, 5-контактный, 3+2-контактный, 3+3-контактный, 3+9-контактный, 3+13-контактный и 2+20-контактный
Версия для сборки на месте: варианты подключения провод к проводу и провод к плате
Номинальный ток 20 А для длительной работы
Поддерживается услуга сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуются

Применяемые отрасли

Применение в области связи
машины для кодирования продукции
инвентарное кодирование продукции
струйные системы
Солнечная система
промышленное струйное оборудование
Электрооборудование
Лабораторное судебно-медицинское и патологоанатомическое оборудование
Коммуникационное оборудование
Тяжелая техника

Быстрые детали 12-контактного разъемаРазъем папа-мама

Изолированная структура питания и данных 3+9 контактов: Принята эксклюзивная промышленная конструкция разделения 3+9 контактов с физически независимыми каналами. 3 силовых контакта выдерживают высокий ток 15 А для основного источника питания оборудования, в то время как 9 сигнальных контактов поддерживают передачу низкого тока 5 А для промышленных данных и управляющих сигналов. Конструкция изолированной петли устраняет электромагнитные помехи и искажение сигнала, обеспечивая интегрированную и стабильную проводку для промышленного оборудования.
Двойной номинальный ток для профессиональных промышленных условий эксплуатации: Оснащенный двойным согласованием нагрузки 15 А + 5 А, он идеально подходит для двойных сценариев промышленного электропитания и передачи данных. Высокоточный контур поддерживает непрерывную работу оборудования при полной нагрузке, а низкоточный контур обеспечивает высокоточную передачу сигнала. Научное разделение тока позволяет избежать перегрева, нарушения порядка тока и сбоев сигнала при длительной непрерывной промышленной эксплуатации.
Полный комплект промышленных штекеров и розеток: Оснащенный соответствующими компонентами штекера и розетки (папа и мама), он профессионально разработан для стыковки портов промышленного оборудования и преобразования линий. Соответствует промышленным стандартам сборки, отличается высокой точностью стыковки и широкой совместимостью, заменяя несколько разъемных разъемов и упрощая внутреннюю структуру проводки оборудования.
Конструкция с самоблокирующимся нажимным замком без инструментов, устойчивая к вибрации: Принята конструкция с самоблокирующимся нажимным замком без резьбы, штекер и розетка могут автоматически блокироваться простым нажатием. Оптимизированная для вибрации оборудования и внешнего вытягивания, она обеспечивает превосходную устойчивость к ослаблению и отсоединению. Конструкция с нажатием для освобождения обеспечивает быструю ручную сборку и разборку без инструментов, значительно повышая эффективность промышленного производства и обслуживания.
Высокоточные проводящие компоненты с низкими потерями: Изготовлены из высокоточных медных контактов с высокой проводимостью, сверхнизким сопротивлением и быстрым откликом данных. Благодаря превосходной долговечности при подключении и устойчивости к окислению, они поддерживают стабильную проводимость при длительной высокочастотной работе, эффективно предотвращая плохой контакт, перебои в питании и потерю пакетов данных.
Высокопрочный промышленный долговечный корпус: Корпус, изготовленный методом литья под давлением из прочного огнестойкого промышленного пластика, обладает отличной изоляцией, устойчивостью к сжатию и ударопрочностью. Он обладает выдающейся термостойкостью, устойчивостью к старению и огнестойкостью, адаптируясь к суровым промышленным условиям с пылью, перепадами температур и легким масляным загрязнением, обеспечивая длительный срок службы.

Характеристики типа продукта
Система разъемов	Разъем «провод-плата»
Герметизируемый	Да
Разъем и контакты подключаются к	Провод и кабель
Тип круглого разъема	Штекер, розетка
Тип корпуса	Пластиковый корпус
Тип продукта	Комплект разъемов
Характеристики конфигурации
Количество позиций	3+9
Количество сигнальных позиций	9
Контакты предварительно установлены	Да
Электрические характеристики
Номинальное напряжение (В переменного тока)	Макс. 600 В.
Номинальное напряжение (В постоянного тока)	Макс. 600 В.
Характеристики корпуса
Материал корпуса	PA66
Тип изоляционного материала круглого разъема	Термопласт с низким уровнем пожарной опасности
Герметичный	Да
Тип ввода	Боковой
Тип защиты окружающей среды	Эластомерное уплотнение, герметичное
Материал уплотнительного кольца	Эластомерное уплотнение, герметичное
Защита окружающей среды	Да
Характеристики контактов
Номинальный ток контакта (макс.) (А)	Макс. 20 А.
Тип круглого разъема	Штырь-гнездо
Механическое крепление
Тип крепления разъема	Крепление на кабеле (свободно висящее)
Тип выравнивания при соединении	С ключом
Фиксация при соединении	С фиксацией
Размеры
Размер провода (AWG)	20AWG, 18AWG, 16AWG,14AWG,
Условия эксплуатации
Диапазон рабочих температур (°C)	-40 ~105°C
Уровень водонепроницаемости IP	IP67
Уровень защиты от пыли IP	6
Промышленные стандарты
Рейтинг воспламеняемости UL	UL 94V-0

Производственные размеры

Дополнительные технические детали

FAQ

В1: Каково номинальное напряжение?

О1: Номинальное напряжение, также известное как рабочее напряжение, в основном зависит от используемого изоляционного материала разъема, расстояния между контактами. Некоторые компоненты или устройства при напряжении ниже номинального могут не выполнять свои функции в полной мере.

В2: Какие способы доставки вы предлагаете? Каково время доставки?

О2: Мы предлагаем несколько вариантов доставки: 1) Курьер (DHL/UPS/FedEx): 3-7 рабочих дней для небольших посылок; 2) Авиаперевозки: 7-15 рабочих дней; 3) Морские перевозки: 20-45 рабочих дней. Время доставки зависит от пункта назначения и способа доставки.

В3: Как отследить мою посылку?

О3: Как только товар будет отправлен, мы вышлем вам номер отслеживания и ссылку на платформу логистики. Вы можете отслеживать статус в режиме реального времени онлайн или связаться с нашей командой для получения обновлений.
