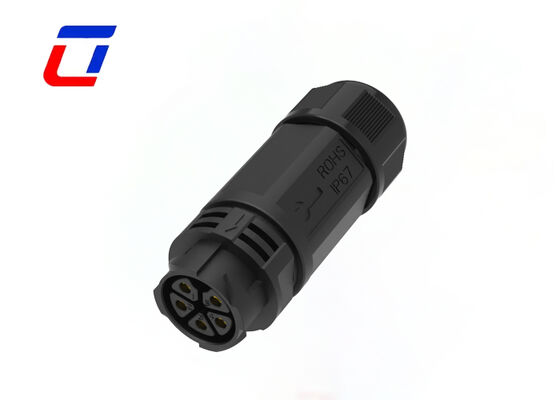

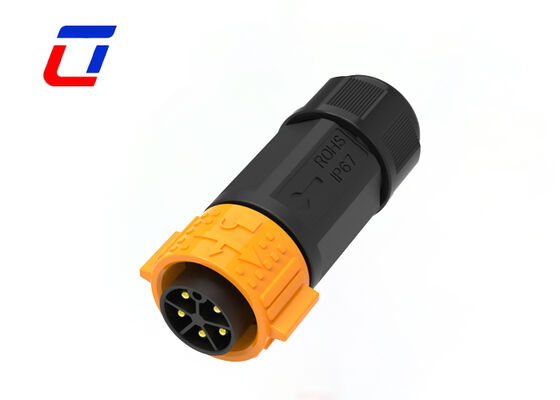

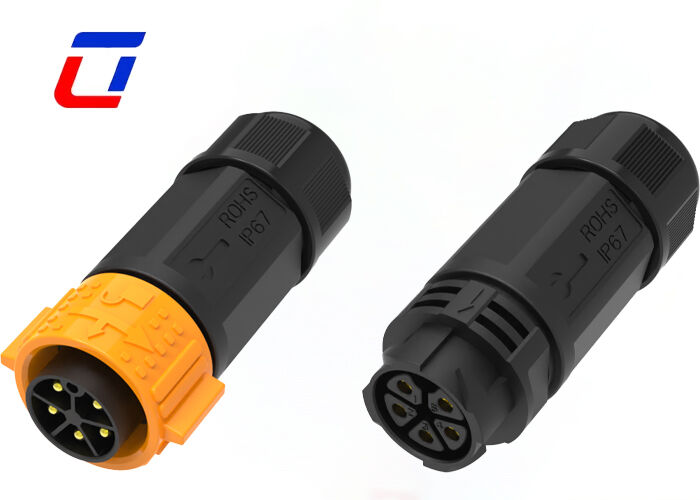

Водонепроницаемый разъем питания постоянного тока M25, 5-контактный, 20А, с фиксацией нажатием, для наружного кабеля, разъем для новой энергетики

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	M25

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Высококачественная экспортная коробка
Время доставки:	3 ~ 6 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	Pin 5	Оцененное напряжение/ток:	300V/20A
Рейтинг огнестойкости:	УЛ94-В0	Уровень защиты:	IP67
Пол:	Штекер «папа/мама»	контактный материал:	Латунь Позолоченная
Выделить:	водонепроницаемый соединитель постоянного тока M25 , 5-контактный разъем с фиксацией нажатием , 20А

Водонепроницаемый разъем питания постоянного тока M25, 5-контактный, 20А, с защелкой, для наружного кабеля, новый энергетический разъем

Широко применяется в наружных малых фотоэлектрических системах, вспомогательном оборудовании для хранения энергии, интеллектуальном освещении новой энергетики, наружном оборудовании для питания постоянного тока, садовых устройствах новой энергетики, мобильных блоках питания новой энергетики, наружных системах питания постоянного тока для мониторинга и легком промышленном оборудовании новой энергетики.

Обзор продукта

Интегрированная передача питания и сигналов постоянного тока по 5 контактам: Благодаря профессиональной 5-контактной многоканальной компоновке этот разъем специально разработан для сценариев питания постоянного тока. Он поддерживает синхронную передачу нескольких сигналов питания постоянного тока и вспомогательных сигналов с независимыми изолированными каналами без перекрестных помех, упрощая сложную проводку оборудования новой энергетики и реализуя интегрированное соединение.
Стабильная нагрузочная способность по току постоянного тока 20А: Номинальный стандартный ток 20А идеально соответствует условиям работы новой энергетики с низким напряжением постоянного тока. Оснащенный контактами из высокочистой меди, он отличается низкими потерями мощности и низким повышением температуры. Он поддерживает длительную работу при полной нагрузке со стабильной выходной мощностью постоянного тока, эффективно избегая плохого контакта, перегрева и сбоев питания для обеспечения стабильной работы оборудования.
Всепогодная водонепроницаемость и защита от атмосферных воздействий: Благодаря интегрированной полностью герметичной конструкции и плотному соединению с защелкой разъем обеспечивает бесшовную защиту после стыковки. Он устойчив к погружению в воду, влаге, скоплению пыли, коррозии и УФ-излучению, адаптируясь к суровым наружным условиям, таким как открытые поля, влажные помещения и условия работы на открытом воздухе для оборудования новой энергетики.
Конструкция с защелкой без инструментов, устойчивая к вибрации: Благодаря конструкции с самоблокирующейся защелкой без резьбы, мужские и женские разъемы могут автоматически блокироваться простым нажатием с надежным и плотным соединением. Конструкция против ослабления и падения адаптируется к наружным вибрациям и неровным рабочим условиям. Конструкция с нажатием для отпускания обеспечивает быструю ручную сборку и разборку без инструментов, повышая эффективность полевой проводки и обслуживания.
Устойчивый к УФ-излучению и огнестойкий прочный корпус: Корпус, изготовленный методом литья под давлением из высокопрочного экологически чистого инженерного пластика, отличается прочностью на растяжение, изгиб и удар. Обладая отличной изоляцией, огнестойкостью, устойчивостью к старению и УФ-излучению, он выдерживает длительное воздействие солнечных лучей, дождя и перепадов температур без деформации или растрескивания.
Универсальная стандартная спецификация M25: Приняв промышленный стандартный круглый размер M25 с научным расстоянием между контактами и достаточным изоляционным расстоянием, он эффективно предотвращает утечку тока и перекрытие при работе с постоянным током. Высокая совместимость с основными аксессуарами M25 на рынке, он легко заменяется и широко применим для стыковки кабелей новой энергетики и модернизации оборудования.

Ключевые особенности

Система быстрого отпускания с защелкой для работы без инструментов
Доступны различные конфигурации контактов: 2 контакта, 3 контакта, 4 контакта, 5 контактов, 3+2 контакта, 3+3 контакта, 3+9 контактов, 3+13 контактов, 5+2 контакта и 2+20 контактов
Версии для полевой сборки: варианты провод-провод и провод-плата
Водонепроницаемый разъем с высоким номинальным током, подходящий для непрерывной работы при 20А
Поддерживается услуга сборки кабелей с возможностью индивидуальной настройки
Приветствуются услуги OEM/ODM

Электрические характеристики

Параметр	Спецификация
Количество полюсов	5-контактный водонепроницаемый разъем
Номинальный ток	Максимум 20А
Номинальное напряжение	Максимум 300 В переменного тока
Испытательное напряжение	1500 В переменного тока в течение 60 секунд

Технические характеристики

Параметр	Спецификация
Сопротивление контакта	Максимум 10 мОм
Сопротивление изоляции	500 МОм при 500 В постоянного тока
Рабочая температура	-40°C до +105°C
Степень защиты IP	IP67 (1 метр / 30 минут)
Материал корпуса	PA66
Материал контакта/клеммы	Позолоченная латунь
Материал уплотнения	Силикон

Рабочие параметры

Параметр	Спецификация
Номинальное напряжение	Максимум 600 В переменного тока
Номинальный ток	Максимум 30А
Минимальный наружный диаметр провода	6,5 мм - 10 мм
Максимальный наружный диаметр провода	10,5 мм - 18 мм
Максимальная площадь поперечного сечения кабеля	0,5 мм² - 6,0 мм²

Отрасли применения

Коммуникационное оборудование
Кодировщики продукции и струйные системы
Оборудование для кодирования инвентарной продукции
Промышленное струйное оборудование
Солнечные энергетические системы
Электрооборудование
Оборудование для судебно-медицинской экспертизы и патологии в лабораториях
Тяжелая техника

Производственные размеры

Технические детали

Часто задаваемые вопросы

Как получить образцы?

Мы рады предоставить образцы, стоимость доставки оплачивается клиентом. Пожалуйста, укажите номер вашего курьерского счета и подробный адрес доставки для немедленной отправки образцов.

Как отследить мою посылку?

После отправки товара мы вышлем вам номер отслеживания и ссылку на логистическую платформу. Вы можете отслеживать статус в режиме реального времени онлайн или связаться с нашей командой для получения обновлений.

Какие способы оплаты вы принимаете?

Мы принимаем T/T (телеграфный перевод), L/C (аккредитив), PayPal и West Union. Для крупных заказов наши стандартные условия: 30% предоплата и 70% остаток перед отгрузкой.
