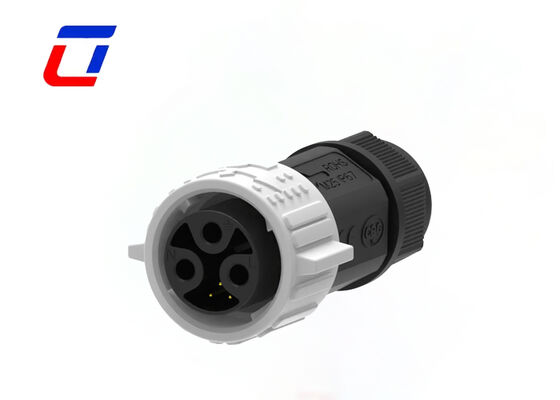

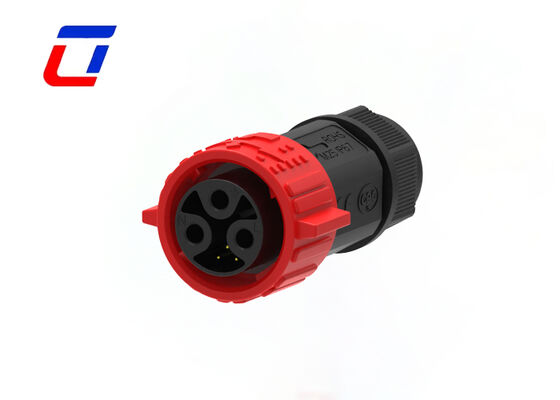

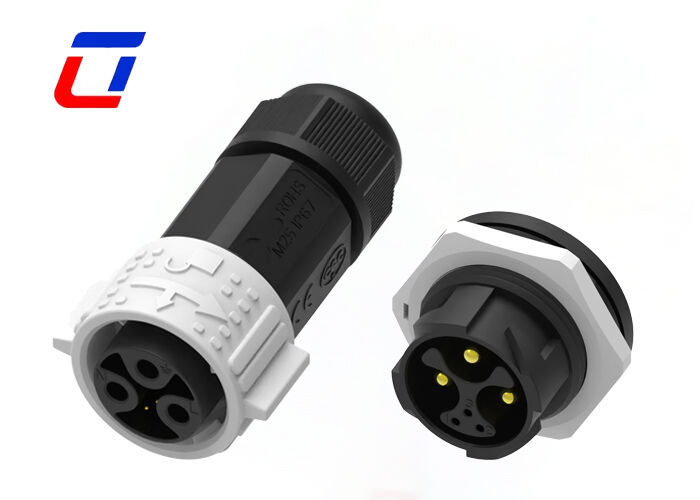

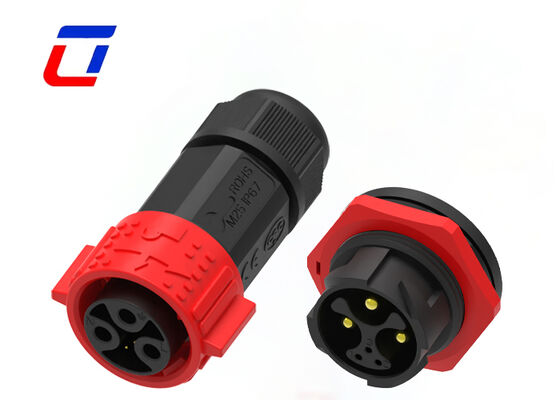

Name: Круговые многоконтактные разъемы M25 15A+5A, быстроразъемные разъемы для проводов и плат 3+3 контакта
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Главная страница Продукция Multi контактные разъемы делают водостойким

Круговые многоконтактные разъемы M25 15A+5A, быстроразъемные разъемы для проводов и плат 3+3 контакта

Подробная информация о продукте:

Место происхождения:	Шэньчжэнь, Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	M25

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	3+3 контакта	Текущий:	15A+5A
Материал:	Нейлон	Температурный диапазон:	-40℃~+105℃
Тип:	Мужская и женская розетка	Рейтинг огнестойкости:	УЛ94-В0
Выделить:	Круговой многоконтактный разъем M25 15A+5A , Быстроразъемный разъем для проводов и плат 3+3 контакта , Водонепроницаемые многоконтактные разъемы с быстрым замком

Круговые многоконтактные разъемы M25 15A+5A, 3+3 контакта, быстроразъемное соединение провод-плата

Основные характеристики

Система быстрого отсоединения с фиксацией нажатием
Варианты с несколькими жилами: 2 контакта, 3 контакта, 4 контакта, 5 контактов, 3+2 контакта, 3+3 контакта, 3+9 контактов, 3+13 контактов и 2+20 контактов
Версия для сборки на месте: варианты провод-провод и провод-плата
Номинальный ток 20А для длительной работы
Поддерживается услуга сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуются

Обзор продукта

Конструкция с разделением на 3+3 контакта для изолированного питания и сигнала: Благодаря точной конструкции с разделением на 3+3 контакта, разъем обеспечивает полную изоляцию каналов питания и сигнала. 3 выделенных контакта поддерживают высокомощное питание 15А, а другие 3 независимых контакта предназначены для передачи слабых сигналов 5А. Двухконтурная конструкция устраняет электромагнитные помехи и искажения сигнала, обеспечивая синхронизированную и стабильную передачу питания и сигнала для интегрированного оборудования.
Профессиональное интегрированное соединение провод-плата: Оснащен стандартной структурой провод-плата, один конец подключается к кабелям, а другой конец напрямую вставляется в печатную плату оборудования без дополнительных адаптеров. Он может быть стационарно установлен на основной плате управления, значительно упрощая внутреннюю проводку оборудования, экономя пространство для установки и делая сборку оборудования более компактной и стандартизированной для интеллектуальных устройств электронного управления.
Двойной номинальный ток для точного соответствия условиям: Разработанный с дифференцированными спецификациями двойной нагрузки, основной канал питания стабильно выдерживает номинальный ток 15А для питания основного оборудования, а сигнальный канал адаптируется к передаче слабых сигналов 5А для сигналов датчиков и управляющих команд. Разумная конструкция шунтирования позволяет избежать перегрева, затухания сигнала и беспорядка тока, обеспечивая сверхстабильную работу.
Безрезьбовая быстроразъемная самоблокирующаяся структура: Оснащен модернизированной самоблокирующейся структурой с быстрым замком без инструментов, которая автоматически блокируется простым нажатием, обеспечивая плотное и ударопрочное соединение. Конструкция против ослабления и отсоединения противостоит вибрации оборудования и внешнему вытягиванию. Конструкция с нажатием для отсоединения поддерживает быструю ручную сборку и разборку, значительно повышая эффективность массового производства и обслуживания.
Стандартная универсальная спецификация M25: Принятие промышленного стандарта M25 круглой формы с разумным расстоянием между контактами и достаточным изоляционным расстоянием. Стандартизированная конструкция обладает высокой совместимостью с основными аксессуарами M25 на рынке для легкой замены. Полость большого размера обеспечивает превосходные характеристики рассеивания тепла с низким повышением температуры при длительной работе.
Промышленный огнестойкий и изолирующий корпус: Корпус, изготовленный методом литья под давлением из высокопрочного огнестойкого конструкционного пластика, обладает отличными изоляционными свойствами для предотвращения утечки тока и короткого замыкания. Он обладает выдающейся устойчивостью к старению, температуре и ударам, адаптируясь к длительной непрерывной работе и закрытым условиям работы при высоких температурах внутри оборудования со стабильными эксплуатационными характеристиками.

Технические характеристики

Система разъемов	Кабель-кабель/плата
Герметизируемый	Да
Разъем и контакты подключаются к	Провод и кабель
Тип кругового разъема	Вилка, Розетка
Тип корпуса	Пластиковый корпус
Тип продукта	Комплект разъемов
Количество позиций	3+3
Количество сигнальных позиций	3
Контакты предварительно установлены	Да
Рабочее напряжение (перем. ток)	Макс. 600В
Рабочее напряжение (пост. ток)	Макс. 600В
Материал корпуса	PA66
Тип изоляционного материала кругового разъема	Термопласт с низким уровнем пожарной опасности
Герметичный	Да
Стиль ввода	Боковой
Тип защиты окружающей среды	Герметизированный эластомером, Герметичный
Материал уплотнительного кольца	Герметизированный эластомером, Герметичный
Защита окружающей среды	Да
Номинальный ток контакта (макс.) (А)	Макс. 20А
Тип контакта кругового разъема	Штырь-гнездо
Тип монтажа разъема	Монтаж на кабеле (свободно висящий)
Тип выравнивания при соединении	С ключом
Фиксация при соединении	С
Размер провода (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Диапазон рабочих температур (°C)	-40 ~105°C
Уровень водонепроницаемости IP	IP67
Уровень пылезащиты IP	6
Рейтинг огнестойкости UL	UL 94V-0

Отрасли применения

Применение в связи
Машины для кодирования продукции
Кодирование инвентарной продукции
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электрооборудование
Лабораторное криминалистическое и патологоанатомическое оборудование
Коммуникационное оборудование
Тяжелая техника

Размеры производства

Технические детали

Часто задаваемые вопросы

Что такое номинальное напряжение?

Номинальное напряжение, также известное как рабочее напряжение, зависит в первую очередь от используемого изоляционного материала разъема и расстояния между размерами контактов. Некоторые компоненты или устройства могут работать некорректно при напряжении ниже номинального.

Что такое номинальный ток?

Номинальный ток, также известный как рабочий ток. При работе ниже номинального тока с соответствующим напряжением разъемы обычно работают правильно. При проектировании разъема тепловые соображения гарантируют соответствие разъема требованиям к номинальному току, поскольку ток генерирует тепло из-за сопротивления проводника и сопротивления контакта.

Как вы гарантируете качество продукции?

Мы осуществляем строгий контроль качества на протяжении всего производственного процесса: проверка сырья, внутрипроизводственное тестирование и окончательная выборочная проверка. На все продукты предоставляется 12-месячная гарантия от производственных дефектов.
