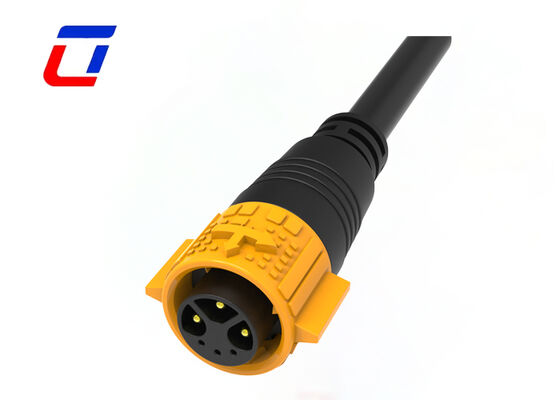

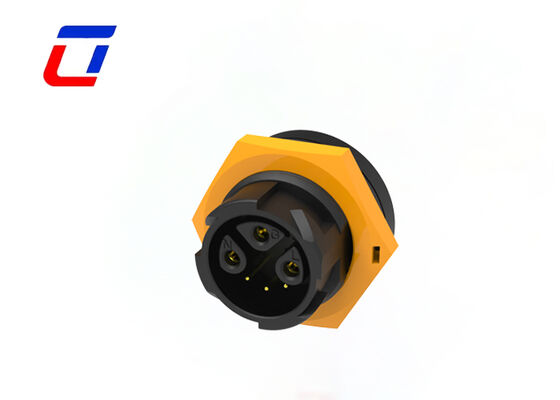

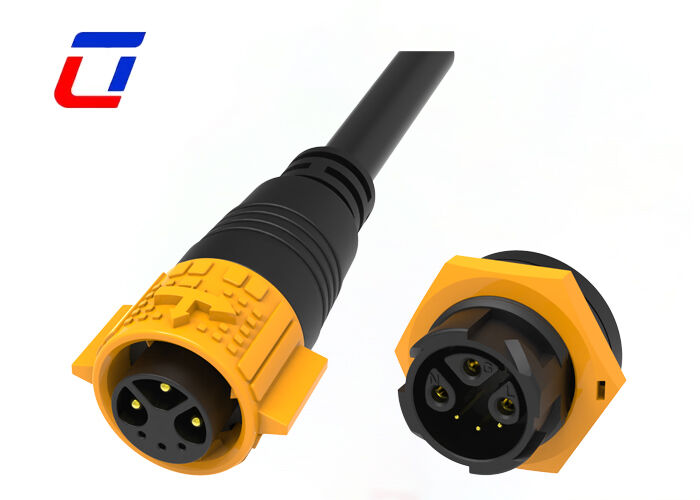

Name: Разъем M19 3+3 Pin Штепсельная Розетка 15+5A Разъем с фиксатором Многоконтактный Водонепроницаемый
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Водоустойчивое гнездо штепсельной вилки

Разъем M19 3+3 Pin Штепсельная Розетка 15+5A Разъем с фиксатором Многоконтактный Водонепроницаемый

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	3+3PIN	Рейтинг водонепроницаемости:	IP67
Текущий:	15A+5A	Температурный диапазон:	-40℃~+105℃
Рейтинг огнестойкости:	УЛ94-В0	контактный материал:	Латунь Позолоченная
Выделить:	Водонепроницаемый штекерный разъем M19 , Розетка с фиксатором 3+3 pin , Многоконтактный разъем 15+5A

300V M19 3+3 Pin Штепсельный Разъем 15+5A Push Lock Многоконтактные Разъемы Водонепроницаемый

Обзор продукта

Водонепроницаемый штепсельный разъем Ulinkcon M19 3+3Pin с функцией push-lock имеет профессиональную компоновку контактов 3+3, интегрирующую высокотоковую подачу питания 15А и передачу низковольтного сигнала 5А. Используя конструкцию push-lock без инструментов и стандартное соединение штырь-гнездо, он обеспечивает стабильное питание и двухсигнальную работу с отличной водонепроницаемостью. Это универсальный и экономичный разъем для наружного освещения, интеллектуального управления и среднего и малого наружного оборудования.

Двухфункциональная компоновка 3+3 Pin:Сбалансированная конструкция 3+3 Pin обеспечивает независимую передачу питания и сигнала. 3 контакта поддерживают высокотоковую подачу питания 15А для основной нагрузки оборудования, в то время как другие 3 контакта обеспечивают передачу низковольтного сигнала 5А для управления, датчиков и данных связи. Он интегрирует двойные функции в одном разъеме для упрощения структуры проводки на месте.
Стабильность ступенчатой нагрузки 15А+5А:Физически разделенные цепи сильного и слабого тока предотвращают электромагнитные помехи и перекрестные наводки. Это эффективно предотвращает мерцание света, сбои сигнала и нестабильное электропитание. Ступенчатая конструкция тока соответствует обычным условиям эксплуатации оборудования с низкими потерями мощности и долгосрочной безопасностью эксплуатации.
Конструкция Push-Lock и стандартный штепсельный разъем:Усовершенствованная конструкция с самоблокировкой типа push без инструментов обеспечивает плавное подключение и отключение с более надежным эффектом блокировки, чем традиционные защелки. Стандартное соединение штырь-гнездо обеспечивает высокую совместимость и точное выравнивание. Виброустойчивая и противооткручивающаяся конструкция гарантирует непрерывное соединение во время работы оборудования.
Всепогодная водонепроницаемость и промышленная долговечность:Встроенные высокоэластичные уплотнительные прокладки образуют полностью закрытую полость для защиты от дождя, влаги, пыли и песка для всепогодного наружного применения. Промышленный материал, устойчивый к УФ-излучению, температуре и старению, обеспечивает отличную устойчивость к атмосферным воздействиям, идеально подходит для долгосрочных наружных инженерных проектов.

Ключевые особенности

Система быстрого отсоединения Push lock для легкой установки
Множество конфигураций контактов: 2Pin, 3Pin, 4Pin, 5Pin для питания
Комбинированные варианты питания/сигнала: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
Варианты только для сигнала: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin, 18Pin
Версии для сборки на месте: варианты провод к проводу и провод к плате
Номинальный ток 20А для непрерывной работы
Доступны услуги по сборке кабелей и поддержка OEM/ODM

Технические характеристики

Характеристики продукта	Кабель-кабель, герметизируемый, пластиковый корпус, комплект разъемов
Характеристики конфигурации	3+3 Pin (3 питания, 3 сигнала), контакты предварительно установлены
Электрические характеристики	Макс. рабочее напряжение 600В AC/DC, макс. номинальный ток контактов 15А +5А
Характеристики корпуса	Материал корпуса PA66, термопласт с низким уровнем пожарной опасности, класс защиты IP67
Характеристики контактов	Тип контакта штырь-гнездо
Механическое крепление	Крепление на кабель, ключевое выравнивание, удержание при соединении
Размеры	Размер провода: 20AWG, 18AWG, 16AWG, 14AWG
Условия использования	Рабочая температура: от -40°C до 105°C, герметизация от воды/пыли IP67
Отраслевые стандарты	Класс пожарной опасности UL 94V-0

Применяемые отрасли

Оборудование связи
Машины для кодирования продукции
Системы кодирования инвентарной продукции
Струйные системы
Системы солнечной энергетики
Промышленное струйное оборудование
Электрооборудование
Лабораторное оборудование для криминалистики и патологии
Тяжелая техника

Производственные размеры

Технические детали

Часто задаваемые вопросы

В1: Каково номинальное напряжение?

О1: Номинальное напряжение, также известное как рабочее напряжение, зависит в первую очередь от используемого изоляционного материала разъема и расстояния между размерами контактов. Некоторые компоненты или устройства могут работать некорректно при работе ниже их номинального напряжения.

В2: Кто несет ответственность за таможенное оформление? Предоставляете ли вы необходимые документы?

О2: Мы предоставляем полные документы для таможенного оформления, включая коммерческий счет-фактуру, упаковочный лист, коносамент и отчеты о сертификации. Расходы и пошлины за таможенное оформление несет покупатель на условиях EXW/FOB. Мы можем помочь с подготовкой документов по мере необходимости.

В3: Как вы гарантируете качество продукции?
О3: Мы осуществляем строгий контроль качества на протяжении всего производственного процесса: проверка сырья, внутрипроизводственное тестирование и окончательная выборочная проверка. На всю продукцию предоставляется 12-месячная гарантия от производственных дефектов.
