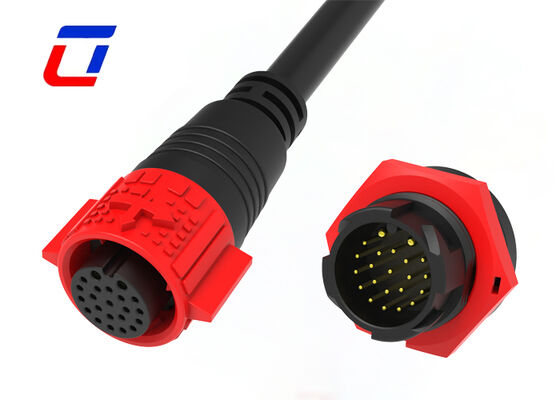

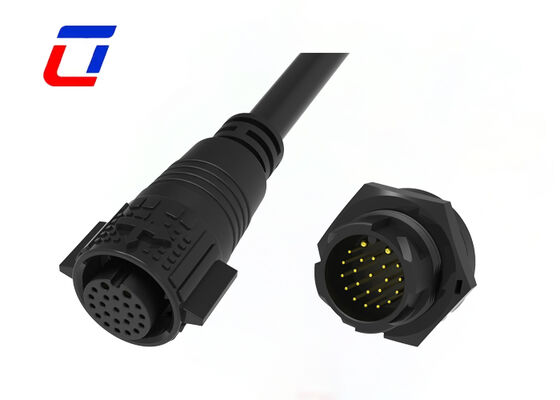

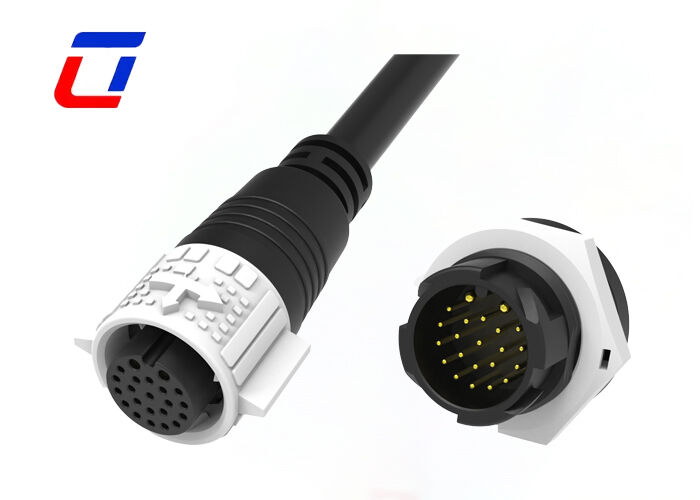

Name: Водонепроницаемые быстроразъемные разъемы M19 со степенью защиты IP67, 2+20 контактов для питания и сигналов
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция водоустойчивый кабельный соединитель

Водонепроницаемые быстроразъемные разъемы M19 со степенью защиты IP67, 2+20 контактов для питания и сигналов

Подробная информация о продукте:

Место происхождения:	Шэньчжэнь, Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	T/T, D/P, L/C, D/A, Western Union,
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Оцененное напряжение/ток:	300 В/5 А	Уровень защиты:	IP67
Материал:	PA66 и медный сплав	Режим подключения:	Нажмите на замок Провод к плате
Рейтинг огнестойкости:	УЛ94-В0	Рабочая температура:	-40~+105℃
Выделить:	IP67 водонепроницаемый соединитель M19 , быстроразъемный разъем провод-плата , 20-контактный разъем питания и сигналов

Водонепроницаемые быстроразъемные разъемы M19 IP67 для проводов и плат, 2+20 контактов для питания и сигналов

Краткое описание

Водонепроницаемый разъем для проводов и плат Ulinkcon M19 2+20Pin IP67 имеет уникальную гибридную компоновку 2+20 контактов для интеграции питания и сигналов. С номинальным током 15А+5А и сопротивлением напряжению 300В, он сочетает в себе высокоточный источник питания и многоканальную передачу данных высокой плотности. Благодаря конструкции быстрого отсоединения и профессиональному дизайну для проводов и плат с всепогодной защитой IP67, это высокопроизводительный композитный разъем для интегрированного промышленного управления и наружного интеллектуального оборудования.

Высокоплотная интеграция питания и сигналов 2+20 контактов:Использует эксклюзивную конфигурацию 2+20 контактов. 2 контакта обеспечивают высокоточный выход питания 15А для основной нагрузки оборудования, в то время как 20 контактов высокой плотности поддерживают многоканальную передачу сигналов 5А. Он реализует интегрированное питание и массовую передачу данных в одном разъеме, идеально подходя для высокоинтегрированных интеллектуальных устройств.
Двойной ток 15А+5А и изоляция 300В:Градуированная конструкция сильного и слабого тока обеспечивает стабильную работу питания и точную передачу сигналов. Высокое сопротивление напряжению 300В эффективно противостоит наружным скачкам и колебаниям напряжения, предотвращая утечку тока, короткое замыкание и пробой для долгосрочной безопасной работы.
Быстроразъемная конструкция без инструментов:Усовершенствованная конструкция быстрого отсоединения с самоблокировкой позволяет подключать и отключать без инструментов. Это более гибко для частого обслуживания и отладки оборудования. Плотно заблокированная конструкция устойчива к вибрации и натяжению, обеспечивая непрерывное и стабильное соединение во время работы оборудования.
Точная встраиваемая установка провод-плата:Профессиональная конструкция провод-плата поддерживает точное встраиваемое соединение с материнскими платами печатных плат. Компактная и плотно прилегающая конструкция экономит внутреннее пространство оборудования, подходит для автоматизированного массового производства и встроенного соединения модульного прецизионного оборудования с высокой точностью сборки.
Всепогодная водонепроницаемость и пыленепроницаемость IP67:Оснащен интегрированными высокоэластичными уплотнительными прокладками для полностью закрытой защиты. Он эффективно блокирует попадание брызг дождя, влаги, пыли и песка, обеспечивая стабильную работу наружного, полунаружного и внешне установленного оборудования без плохого контакта или сбоев сигнала.
Защита от помех и промышленная атмосферостойкость:Физически изолированные цепи питания и сигналов устраняют электромагнитные помехи, обеспечивая плавную и без потерь передачу больших объемов данных. Корпус, устойчивый к УФ-излучению, температуре и старению, а также контакты, устойчивые к окислению, адаптированы к суровым наружным условиям. Широко применяется в проектах прецизионного промышленного управления и интеллектуального оборудования с надежным заводским качеством и возможностью массовых поставок.

Применяемые отрасли

Светильники для выращивания
Применение в связи
Кодировщики продукции
инвентарное кодирование продукции
струйные системы
Солнечная система
промышленное струйное оборудование
Электрооборудование
Лабораторное криминалистическое и патологоанатомическое оборудование
Коммуникационное оборудование
Тяжелая техника

Электрические параметры
NКоличество полюсов	водонепроницаемый разъем 2+20 контактов
Номинальный ток	15А+5А
Номинальное напряжение	300В переменного тока макс.
Испытательное напряжение	1500В переменного тока при 60 сек.

Технические параметры
Сопротивление контактов	10 мΩ макс.
Изоляционная структура	500 МΩ при 500В постоянного тока
Рабочая температура	-40°C ~ +105°C
Класс IP	IP67 (1м / 30мин) в соединенном состоянии
Материал корпуса	PA66
Материал контактов/клемм	Латунь с золотым покрытием
Материал уплотнения	Силикон

Рабочие параметры
Номинальное напряжение	600В переменного тока макс.
Номинальный ток	20А макс.
Мин. наружный диаметр провода	3.0мм ~ 6.0мм
Макс. наружный диаметр провода	8.0мм ~ 10.0мм
Макс. площадь поперечного сечения кабеля	0.5мм² ~ 2.5мм²

Эскиз конструкции

FAQ

1. В: Вы фабрика или торговая компания?
О: Мы фабрика. Расположена в промышленном парке Ulinkcon, район Баоань, Шэньчжэнь, Китай

2. В: Как я могу получить образцы?

О: Для меня большая честь предложить вам образцы, и стоимость доставки должна быть оплачена вами. Вы можете сообщить мне номер вашего курьера и ваш подробный адрес, тогда я смогу отправить вам образец немедленно.

3. В: Как вы гарантируете качество продукции?

О: Мы осуществляем строгий контроль качества на протяжении всего производственного процесса: проверка сырья, внутрипроизводственный контроль и окончательная выборочная проверка. На все продукты предоставляется 12-месячная гарантия от производственных дефектов.
