Name: 15A+5A водонепроницаемые многоконтактные разъемы 3+4 контакта M19 Push Lock разъем кабель-плата
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Multi контактные разъемы делают водостойким

15A+5A водонепроницаемые многоконтактные разъемы 3+4 контакта M19 Push Lock разъем кабель-плата

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	T/T, D/P, L/C, D/A, Western Union,
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

ПРИКОЛОТЬ:	3+4контактный	Текущий рейтинг:	15+5А
Номинальное напряжение:	300В	Материал:	ПА66
Уровень защиты:	IP67	Рейтинг огнестойкости:	УЛ94-В0
Выделить:	15А водонепроницаемый многоприводный разъем , 5A M19 push lock разъем , 3+4 pin разъем кабель-плата

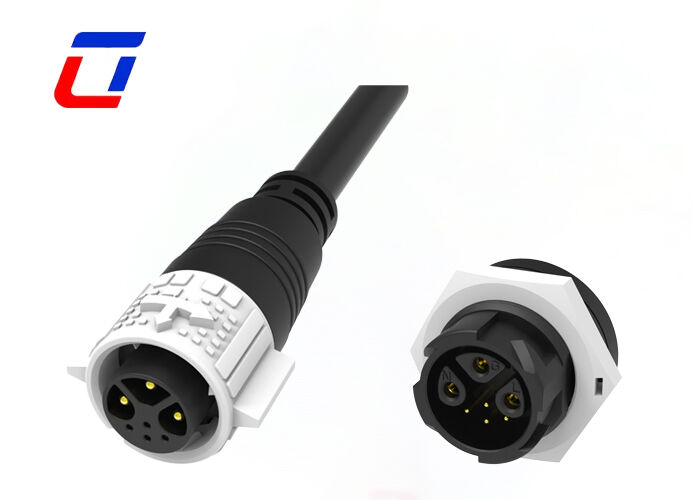

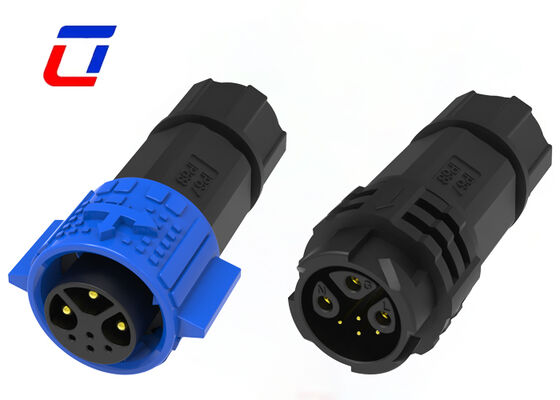

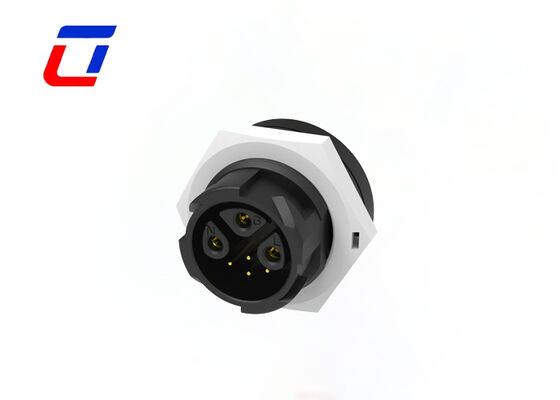

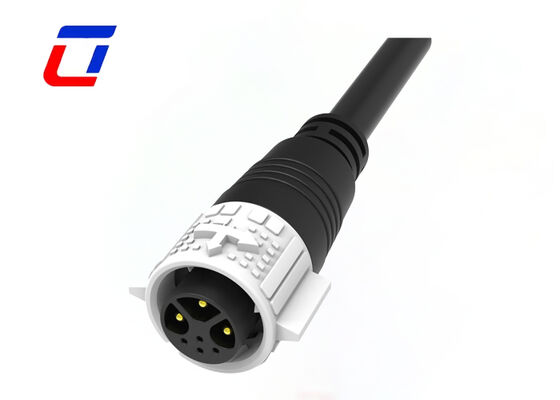

15A+5A водонепроницаемые многоконтактные разъемы 3+4 Pin M19 Push Lock от кабеля к плате

Обзор продукта

Наружный водонепроницаемый разъем M19 3+4 Pin IP67 водонепроницаемый разъем от провода к плате

Краткое описание

Раздельная компоновка питания и сигнала 3+4 Pin:Оптимизированная конфигурация 3+4 pin обеспечивает двойную функциональную интеграцию. 3 контакта поддерживают основной источник питания высокой мощности 15А для работы оборудования, в то время как 4 независимых контакта обеспечивают передачу многоканальных сигналов данных 5А. Это реализует цельное соединение питания и сигнала и значительно упрощает компоновку проводки на плате.
Двойной номинальный ток для поэтапной работы нагрузки:Двойная конструкция тока 15А для питания и 5А для сигнала позволяет избежать конфликта токов между сильной и слабой электрической энергией. Это эффективно предотвращает нестабильную выходную мощность и беспорядок в сигнале, вызванные влиянием тока, обеспечивая безопасную и долговременную непрерывную работу интеллектуального оборудования.
Точная структура от кабеля к плате:Принимает стандартную конструкцию соединения от кабеля к плате для прямой установки на печатную плату. Интегрированное литье кабеля и точное позиционирование клемм на плате обеспечивают компактную и экономящую пространство сборку, идеально подходящую для автоматизированного производства и внутренней проводки модульного оборудования.
Удобное соединение Push-Lock:Усовершенствованный механизм самоблокировки типа push позволяет быстро подключать и отключать без инструментов. Более плавная работа по сравнению с традиционными защелками, повышает эффективность массовой сборки и ежедневного обслуживания. Заблокированное состояние остается прочным против вибрации и легкого натяжения без отключения.
Водонепроницаемость, пыленепроницаемость и защита от помех:Встроенные высокоэластичные уплотнительные прокладки обеспечивают превосходную всепогодную защиту от дождя, влаги и пыли. Физическая изоляция между силовыми и сигнальными цепями экранирует электромагнитные помехи, эффективно избегая мерцания света, задержки сигнала и потери данных.
Промышленная атмосферостойкость и широкое применение:Высокопрочный изолирующий и атмосферостойкий корпус плюс утолщенные проводящие контакты обеспечивают устойчивость к УФ-излучению, температуре и истиранию. Широко применяется в наружном интеллектуальном светодиодном освещении, промышленных контроллерах, модулях безопасности и устройствах поддержки новой энергетики, со строгим заводским тестированием и стабильной мощностью массовых поставок.

Основные характеристики

Система быстрого отсоединения Push lock
Многожильные варианты: 2 контакта, 3 контакта, 4 контакта, 5 контактов для питания
3+2 контакта, 3+3 контакта, 3+4 контакта, 3+5 контактов, 3+9 контактов и 2+20 контактов для комбинированного питания и сигнала
6 контактов, 7 контактов, 8 контактов, 9 контактов, 10 контактов, 11 контактов, 12 контактов, 14 контактов, 16 контактов и 18 контактов для сигналов доступны
Версия для сборки на месте: варианты от провода к проводу и от провода к плате
Номинальный ток 20А для длительной работы
Поддерживается услуга сборки кабелей
OEM/ODM приветствуются

Технические характеристики

Электрические параметры
Количество полюсов	3+4Pin
Номинальный ток	Макс. 20А
Номинальное напряжение	Макс. 300ВАК
Испытательное напряжение	1500ВАК @ 60 сек.
Технические параметры
Сопротивление контакта	Макс. 10 мОм
Изоляционная структура	500 МОм при 500ВDC
Рабочая температура	-40°C ~ +105°C
Класс IP	IP67 (1м / 30мин) при сопряжении
Материал корпуса	PA66
Материал контакта/клеммы	Посеребренная латунь
Материал уплотнения	Силикон

Отрасли применения

Лампы для выращивания
Применение в связи
Машины для кодирования продукции
Кодирование складской продукции
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электрооборудование
Лабораторное криминалистическое и патологическое оборудование
Коммуникационное оборудование
Тяжелая техника

Рабочие параметры

Номинальное напряжение	Макс. 600ВАК
Номинальный ток	Макс. 20А
Мин. наружный диаметр провода	3.0мм ~ 6.0мм
Макс. наружный диаметр провода	8.0мм ~ 10.0мм
Макс. площадь поперечного сечения кабеля	0.5мм² ~ 2.5мм²

Эскиз конструкции

Часто задаваемые вопросы

В: Вы фабрика или торговая компания?

О: Мы фабрика. Расположена в промышленном парке Улинккон, район Баоань, Шэньчжэнь, Китай

В: Кто отвечает за таможенное оформление? Предоставляете ли вы необходимые документы?

О: Мы предоставим полные документы для таможенного оформления (коммерческий счет-фактура, упаковочный лист, коносамент, сертификаты). Сборы за таможенное оформление и пошлины оплачиваются покупателем (условия EXW/FOB). Мы можем помочь с подготовкой документов при необходимости.

В: Поддерживаете ли вы индивидуализацию продукции?

О: Да, доступна индивидуализация спецификаций, цветов, логотипов и упаковки. Пожалуйста, предоставьте ваши подробные требования, и мы рассчитаем стоимость соответствующим образом с процессом подтверждения образца.
