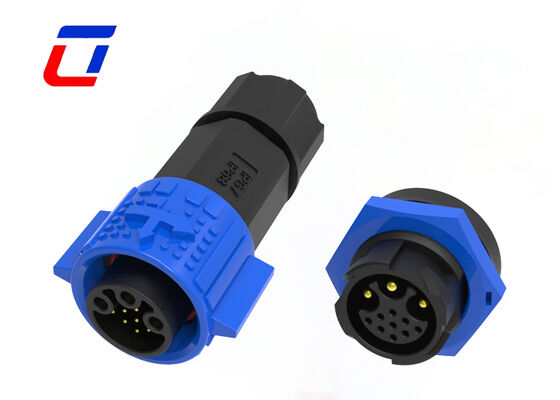

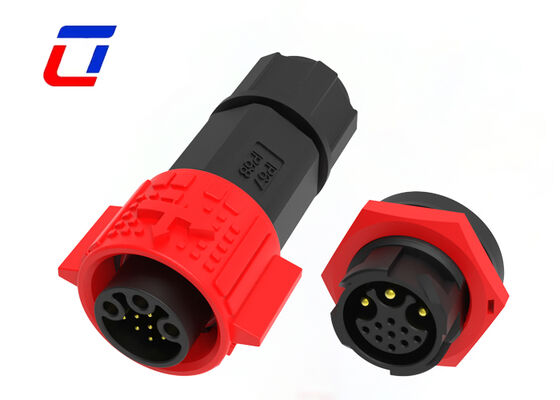

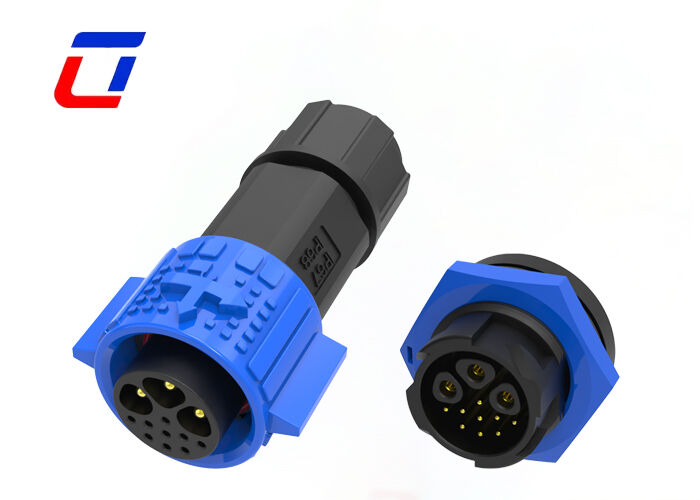

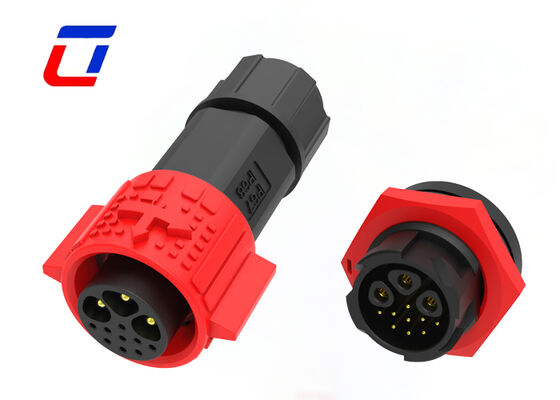

Name: Водонепроницаемый разъем M19 с несколькими контактами IP67, 15A+5A, разъем питания и данных на 3+9 контактов для наружного использования
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Multi контактные разъемы делают водостойким

Водонепроницаемый разъем M19 с несколькими контактами IP67, 15A+5A, разъем питания и данных на 3+9 контактов для наружного использования

Подробная информация о продукте:

Место происхождения:	Шэньчжэнь, Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	12(3+9)контактный	Текущий:	Питание 15 А + сигнал 5 А
Напряжение:	300В	Температурный диапазон:	-40℃~+105℃
Материал:	Латунь Позолоченная	Рейтинг огнестойкости:	УЛ94-В0
Выделить:	IP67 водонепроницаемый мультиплинный разъем , Разъем питания и данных M19 , 15A+5A

Водонепроницаемый разъем M19 с 15A+5A и несколькими контактами IP67, разъем питания и данных с 3+9 контактами для наружного применения

Быстроразъемный соединитель проводов M19 с 3+9 контактами, водонепроницаемый, 300 В

Наружный водонепроницаемый разъем Ulinkcon M19 с 3+9 контактами имеет уникальную разделенную конструкцию для интеграции питания и данных. Он объединяет в одном разъеме мощный источник питания 15А и стабильную передачу данных 5А. Благодаря стандартному классу водонепроницаемости IP67, он идеально отвечает двойным потребностям в питании и передаче сигналов для наружного интеллектуального оборудования, осветительных проектов и устройств промышленного управления, служа универсальным комплексным решением для подключения.

Интегрированная конструкция питания и данных с 3+9 контактами:Использует эксклюзивную компоновку с 3+9 контактами для раздельной передачи питания и сигналов. 3 контакта поддерживают мощное питание 15А, а 9 контактов обрабатывают низковольтные сигналы данных 5А. Физическая изоляция цепей предотвращает перекрестные помехи, заменяя традиционную проводку с двумя разъемами и значительно упрощая структуру проводки на месте.
Двойной номинальный ток для точной адаптации нагрузки:Оснащен основным выходом питания 15А и вспомогательной передачей сигналов 5А, что соответствует требованиям как к питанию мощного оборудования, так и к управлению низковольтными сигналами. Он обеспечивает синхронную стабильную работу питания оборудования и обратной связи по данным, эффективно предотвращая перегрузку и сбои из-за низкого напряжения.
Стандартная наружная защита IP67:Изготовлен со встроенной прецизионной герметизирующей конструкцией и высокоэластичными водонепроницаемыми прокладками для достижения водонепроницаемости и пыленепроницаемости по стандарту IP67. Он устойчив к брызгам дождя, скоплению пыли, конденсации влаги и эрозии из-за разницы температур, обеспечивая надежную всепогодную работу в обычных суровых наружных условиях.
Защита от помех и передача без потерь:Независимая раздельная проводка отделяет силовые цепи от цепей данных, устраняя электромагнитные помехи, вызванные высоким током. Это эффективно предотвращает задержку сигнала, потерю данных и мерцание оборудования, обеспечивая точную и стабильную передачу управляющих данных и сигналов обратной связи.
Быстрая установка без инструментов:Использует классическую безрезьбовую самоблокирующуюся конструкцию серии M19. Подключается и фиксируется мгновенно без инструментов, экономя время на установку и обслуживание при работе на открытом воздухе и на большой высоте. Усиленная конструкция блокировки обеспечивает защиту от вибрации и самопроизвольного отсоединения для долговременного стабильного соединения.

Основные характеристики

Система быстрого отсоединения с нажимной фиксацией для простоты эксплуатации
Несколько конфигураций контактов: 2 контакта, 3 контакта, 4 контакта, 5 контактов для питания
Комбинации питания и сигналов: 3+2 контакта, 3+3 контакта, 3+4 контакта, 3+5 контактов, 3+9 контактов и 2+20 контактов
Только сигнальные опции: 6 контактов, 7 контактов, 8 контактов, 9 контактов, 10 контактов, 11 контактов, 12 контактов, 14 контактов, 16 контактов и 18 контактов
Доступны версии для сборки на месте: варианты провод-провод и провод-плата
Номинальный ток 20А для длительной работы
Поддерживаются услуги по сборке кабелей с возможностью индивидуальной настройки
Приветствуются услуги OEM/ODM

Технические характеристики

Система разъемов	Кабель-плата
Герметизируемый	Да
Разъем и контакты подключаются к	Провод и кабель
Тип круглого разъема	Вилка, Розетка
Материал корпуса	PA66
Количество полюсов	3+9
Номинальный ток	Макс. 15А+5А
Номинальное напряжение	Макс. 600 В переменного тока
Испытательное напряжение	2500 В переменного тока при 60 с
Диапазон рабочих температур	-40°C до 105°C
Класс защиты IP	IP67
Класс долговечности	250-251 цикл
Класс огнестойкости UL	UL 94V-0

Отрасли применения

Коммуникационное оборудование
Кодировочные машины и струйные системы
Оборудование для кодирования продукции на складе
Промышленное струйное оборудование
Системы солнечной энергетики
Электрооборудование
Лабораторное судебно-медицинское и патологоанатомическое оборудование
Тяжелая техника

Размеры производства

Технические детали

Часто задаваемые вопросы

Что такое номинальное напряжение?

Номинальное напряжение, также известное как рабочее напряжение, зависит в первую очередь от изоляционного материала разъема и расстояния между точками контакта. Некоторые компоненты или устройства могут работать некорректно при эксплуатации ниже их номинальных значений напряжения.

Вы фабрика или торговая компания?

Мы фабрика. Расположена в промышленном парке Ulinkcon, район Баоань, Шэньчжэнь, Китай

Ваша продукция сертифицирована? Какие у вас есть сертификаты?

Вся наша продукция сертифицирована по стандартам RoHS, CE и другим международным стандартам. Конкретные сертификаты (например, FCC, UL) могут быть предоставлены по запросу в зависимости от вашего целевого рынка.
