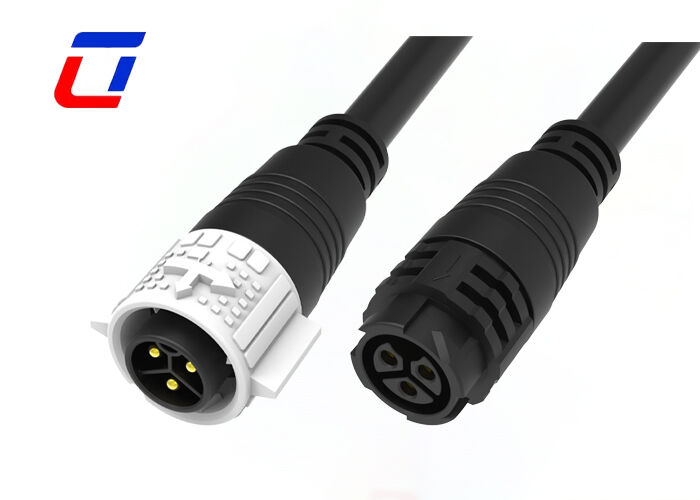

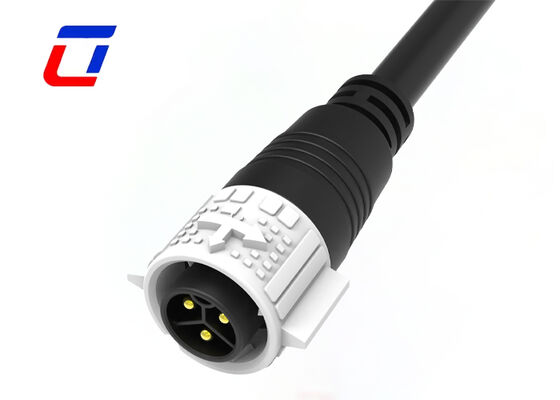

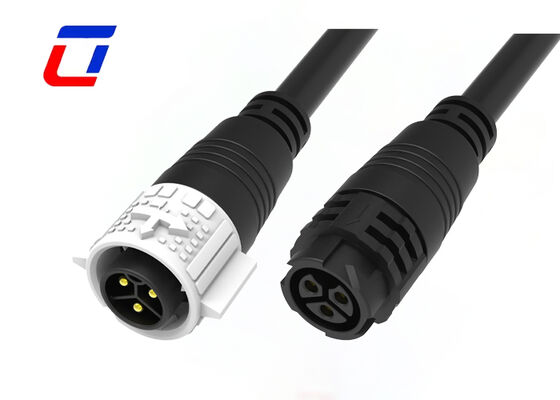

Name: PA66 3 Pin 20A формованный кабельный разъединитель Внешний M19 водонепроницаемый разъединитель для новой энергетики
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция водоустойчивый кабельный соединитель

PA66 3 Pin 20A формованный кабельный разъединитель Внешний M19 водонепроницаемый разъединитель для новой энергетики

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	T/T, D/P, L/C, D/A, Western Union,
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Текущий рейтинг:	20А для мощности	Материал:	PA66 и латунь, луженая
Номинальное напряжение:	300В	Рейтинг огнестойкости:	УЛ94-В0
Тип:	С провода на провода	Температура:	-40~105°C
Цвет:	Черный, Белый, Желтый, Красный	Поля индустрии:	Промышленная автоматизация;Новая энергетика;Оборудование электроснабжения
Выделить:	PA66 3 пинные водонепроницаемые кабельные разъемы , Коннектор M19 формованный 20A , водонепроницаемый наружный разъем для новых источников энергии

PA66 3 пин 20A формованный кабельный разъединитель Внешний водонепроницаемый разъединитель M19

Обзор продукции

Ulinkcon M19 3Pin 20A формованный кабель водонепроницаемый разъем изготовлен из модифицированного огнеупорного материала PA66.специально предназначен для наружного оборудования для новых источников энергии, такого как фотоэлектрические системы хранения энергии., обладающий быстрой блокировкой, высокой температурной стойкостью и задержкой пламени для сценариев промышленного подключения к электростанции.

20А Силовое питание высокого тока:Эксклюзивный 3-ядерный чистый дизайн питания без избыточной структуры сигнала, поддерживающий стабильную передачу высокой мощности 20А. Он имеет низкое падение напряжения и никакого нагрева во время длительной работы с нагрузкой,эффективное предотвращение рисков перегрузки и удовлетворение потребностей в непрерывном питании новых энергетических устройств.
Модифицированный огнеупорный корпус PA66:Принимает промышленный модернизированный нейлон PA66 с устойчивым к огню классом UL-V0. Он выдерживает экстремальные температуры от -30°C до 125°C, имеет высокую устойчивость к ударам,Устойчивость к ультрафиолетовым лучам и антивозрастные характеристики, поддерживая стабильные конструктивные характеристики в суровых условиях работы на открытом воздухе с новой энергетикой.
IP68 - водонепроницаемость и пылезащитность:Интегрированный процесс уплотнения формования путем инжекции с многослойными резиновыми уплотнениями обеспечивает водонепроницаемость и пылестойкость IP68. Он выдерживает сильный дождь, влажный туман и длительное погружение в воду,обеспечение стабильной работы оборудования для новых источников энергии на открытом воздухе при любых погодных условиях.
Противопробная и вибрационнозащищенная блокировкаВстроенный безупречный дизайн ключа предотвращает обратное и неправильное вставление.Укрепленная блокировочная структура обеспечивает плотное соединение без ослабления или отказа от питания при вибрации и неровных наружных условиях.
Высокочистая проводимая производительность:Глубокие высокочистые никелированные латунные булавки обеспечивают отличную проводимость, окислительность и коррозионную устойчивость.сохраняет стабильную производительность без перегрева во время длительной работы с полной нагрузкой с длительным сроком службы.
Новый энергетический сценарий и сертифицированное качество:Широко применяется для фотоэнергетического хранения, наружного оборудования для зарядки новой энергии, промышленных электростанций и т. Д. Строго проверяется на устойчивость к пламени, температурный цикл,водонепроницаемость и устойчивость к перегрузкеСоответствует стандартам CE и ROHS, поддерживает массовые заказы и индивидуальное производство.

Основные особенности

Наименование товара:M19 водонепроницаемый кабельный соединитель

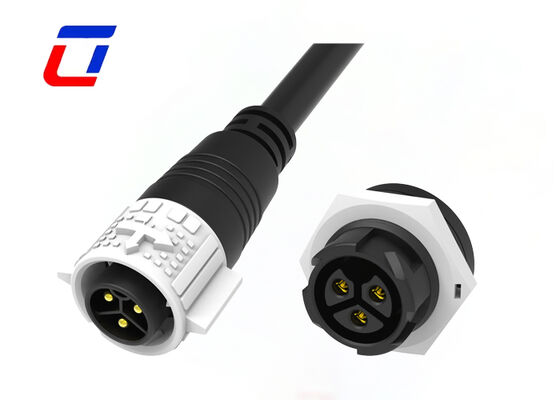

Спецификации:Прямое мужское-женское спаривание, локтевое мужское-женское спаривание, передняя установка проволоки-на-доску, задняя установка проволоки-на-доску, интегрированная инжекционная литья
Путь сцепления:Самозамыкание
Номер штифтов:2-22 булавки
Подключение:Тип установки и тип инжекции
Ввод:Передняя установка, задняя установка, установка на ПКБ
водонепроницаемость:IP67/IP68
Тип соединителя:Шрубы для блокировки сборки; сварка сборки; литья инжекционная с кабелем
Измеритель проволоки:1.0-6.0 мм2 (18AWG-10AWG)
Диапазон проводки Сборка:6.0mm~16mm; Формирование 6.0mm~16.5mm
Прочность:3000 раз
Применимая температура:-40°C~105°C

Технические спецификации

Электрические параметры

Количество поляков	3 штифта
Нынешний рейтинг	20А максимум.
Направление напряжения	300VAC максимум
Прочность Напряжение	1500VAC @ 60 с.

Технические параметры

Сопротивление на контакт	10 мΩ максимум
Изолирующая структура	500 МΩ при 500 ВДС
Операционная температура	-40°C ~ +105°C
Класс IP	IP67 (1m / 30min) при соединении
Материал плесени	PA66
Контактный/конечный материал	Медь позолоченная
Материал уплотнения	Силиконы

Параметры работы

Направление напряжения	600VAC максимум
Нынешний рейтинг	15А максимум
Минимальный размер проволоки	30,0 мм ~ 6,0 мм
Максимальный размер проволоки	8.0 мм ~ 10.0 мм
Максимальная площадь поперечного сечения кабеля	0.5mm2 ~ 2.5mm2

Схема проектирования

Часто задаваемые вопросы

Какие способы доставки вы предлагаете? Сколько времени требуется для доставки?

Мы предоставляем несколько вариантов доставки: 1) курьер (DHL/UPS/FedEx): 3-7 рабочих дней для небольших посылок; 2) авиаперевозки: 7-15 рабочих дней; 3) морские перевозки: 20-45 рабочих дней.Время доставки зависит от пункта назначения и способа доставки.

Сколько материалов вы можете предоставить?

Существует несколько различных материалов от разъема и кабеля, мы обычно используем материал из ПВХ/Найлона для продукта-коннектора, в кабеле использовался материал из ПВХ/Гумы/Силикона.Конечно, мы также можем в соответствии с вашими требованиями выбрать материал.

Что такое номинальное напряжение?

Номинальное напряжение, также известное как рабочее напряжение, в основном зависит от используемого материала изоляции соединителя, расстояния между размерами контакта.Некоторые из компонентов или устройств с номинальным напряжением менее номинального напряжения могут не выполнять свои функции..
