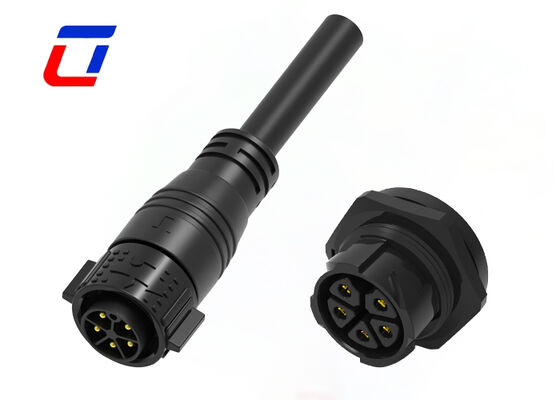

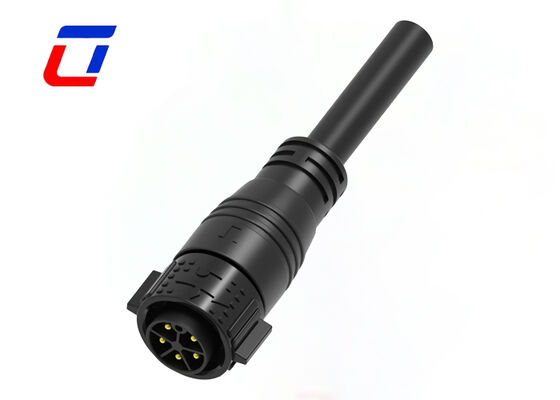

Быстрый замок M25 20A 5-контактные электрические разъемы-вилки

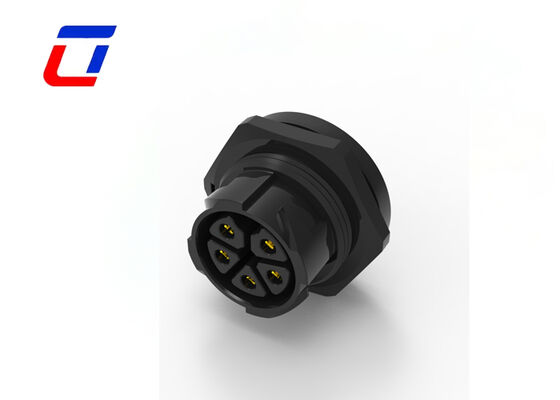

Этот 5-контактный электрический разъем M25 «провод-плата» представляет собой круглый водонепроницаемый разъем на 300 В, предназначенный для промышленного применения. Благодаря системе быстрого разъединения с нажимным замком и конструкции перегородки «папа-гнездо» он обеспечивает надежное подключение питания для оборудования, смонтированного на панели, в сложных условиях.
Обзор продукта
1. Стандартные электрические параметры
Номинальный ток 20 А, 5-контактный комплект «папа» и «мама» обеспечивает многоконтурную передачу энергии со стабильным выходным током.
Соответствует экологическому стандарту RoHS, не содержит вредных тяжелых металлов, полностью соответствует требованиям для экспорта за границу.
2. Корпус из огнестойкого пластика PA66.
Изготовлен из высокопрочного пластика PA66, ударопрочного и устойчивого к старению, не растрескивается и не охрупчивается после длительного использования.
Отличные изоляционные характеристики позволяют избежать риска утечки, стабильные физические и электрические характеристики в широком диапазоне температур.
3. Конструкция быстрого соединения с замком Push Lock
Конструкция с защелкой автоматически фиксируется после вставки, вилка и отделение не требуют инструментов для удобства эксплуатации.
Плотное застегивание пряжки обеспечивает надежную защиту от вибрации, предотвращая ослабление соединения и отключение электроэнергии при постоянной вибрации.
4. Универсальный стандартный размер M25.
Стандартный размер M25 соответствует большинству отверстий в панели оборудования, головки с наружной и внутренней резьбой точно совпадают, без смещения.
Раздельная конструкция, соответствующая штекерному и гнездовому разъему, упрощает проводку, сборку оборудования и последующее обслуживание при замене.
5. Широкая сфера применения
Подходит для промышленных блоков управления, наружного освещения, небольшого нового энергетического оборудования, интеллектуальных приборов и линий электропередачи автоматизации.
Ключевые особенности
- Система быстрого разблокирования Push-Lock для работы без инструментов.
- Доступны несколько конфигураций контактов: 2-контактный, 3-контактный, 4-контактный, 5-контактный, 3+2-контактный, 3+3-контактный, 3+9-контактный, 3+13-контактный, 5+2-контактный и 2+20-контактный.

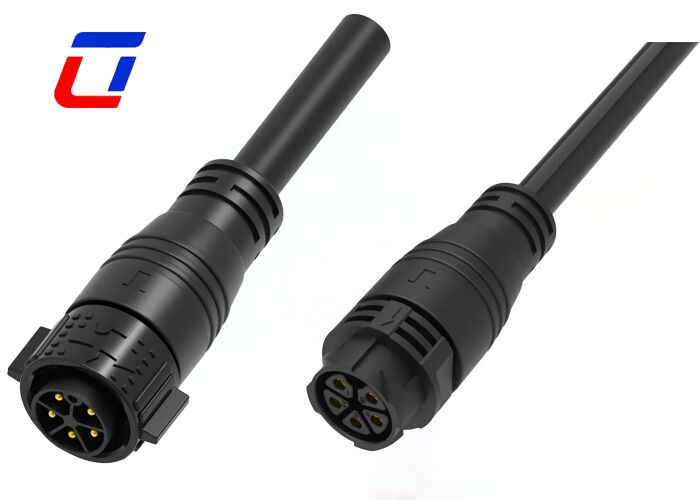

- Версии для сборки на месте: варианты «провод-провод» и «провод-плата»
- Высокоточный водонепроницаемый разъем, подходящий для непрерывной работы при токе 20 А.
- Услуга сборки кабеля поддерживается с возможностью индивидуальной настройки
- Услуги OEM/ODM приветствуются
Электрические характеристики
| Параметр |
Спецификация |
| Количество полюсов |
5-контактный водонепроницаемый разъем |
| Текущий рейтинг |
20А максимум |
| Номинальное напряжение |
Максимум 300 В переменного тока |
| Долговечность Напряжение |
1500 В переменного тока @ 60 секунд |
Технические характеристики
| Параметр |
Спецификация |
| Контактное сопротивление |
10 мОм максимум |
| Сопротивление изоляции |
500 МОм при 500 В постоянного тока |
| Рабочая температура |
от -40°С до +105°С |
| IP-рейтинг |
IP67 (1 метр/30 минут) |
| Материал пресс-формы |
ПА66 |
| Материал контактов/терминалов |
Позолоченная латунь |
| Материал уплотнения |
Силикон |
Параметры работы
| Параметр |
Спецификация |
| Номинальное напряжение |
Максимум 600 В переменного тока |
| Текущий рейтинг |
30А максимум |
| Минимальный диаметр провода |
6,5–10 мм |
| Максимальный диаметр провода |
10,5–18 мм |
| Максимальная площадь поперечного сечения кабеля |
0,5 мм² - 6,0 мм² |
Области применения
- Оборудование связи
- Машины для кодирования продукции и струйные системы
- Оборудование для кодирования инвентарной продукции
- Промышленное струйное оборудование
- Солнечные энергетические системы
- Электроэнергетическое оборудование
- Лабораторное судебно-медицинское и патологоанатомическое оборудование
- Тяжелая техника
Производственные размеры
Технические детали
Часто задаваемые вопросы
Как я могу получить образцы?
Мы рады предоставить образцы, транспортные расходы покрываются заказчиком. Пожалуйста, укажите номер своего курьерского счета и подробный адрес доставки для немедленной отправки образца.
Есть ли скидка при заказе большого количества?
Да, мы предлагаем многоуровневые скидки для оптовых заказов с более конкурентоспособными ценами при больших объемах. Пожалуйста, сообщите ожидаемое количество для индивидуального предложения.
Какие способы оплаты вы принимаете?
Мы принимаем T/T (телеграфный перевод), L/C (аккредитив), PayPal и West Union. Для крупных заказов наши стандартные условия — авансовый платеж в размере 30% и остаток в размере 70% перед отправкой.
