Name: М19 300В 16-контактный разъем-розетка нажимного замка ИП67 водонепроницаемый провод разъема для восхождения на борт
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Водоустойчивый соединитель СИД

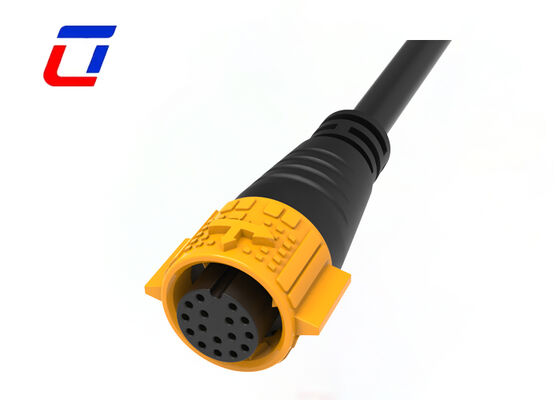

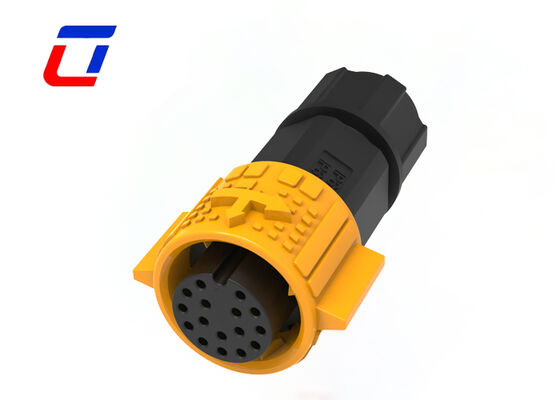

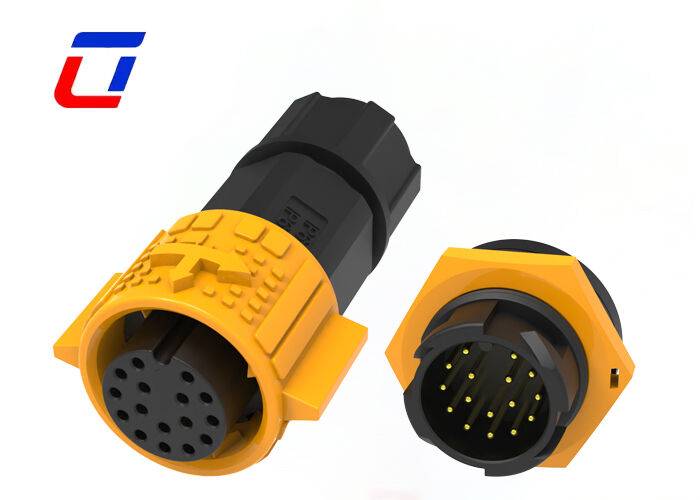

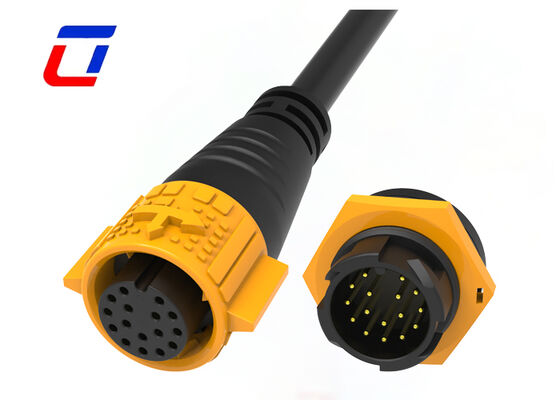

М19 300В 16-контактный разъем-розетка нажимного замка ИП67 водонепроницаемый провод разъема для восхождения на борт

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	T/T, D/P, L/C, D/A, Western Union, Moneygram
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Приколоть:	16-контактный разъем для данных	Номинальное напряжение:	300В
Материал:	Нейлон и латунь с позолотой	Рабочая температура:	-40℃-+105℃
Рейтинг огнестойкости:	УЛ94-В0	Уплотнительный материал:	Водонепроницаемое уплотнительное кольцо
Выделить:	Водонепроницаемый разъем M19 , 300 В , 16-контактный разъем с нажимным замком

300 В M19 Водонепроницаемый разъем 16-контактный разъем для передачи данных с быстрым замком на открытом воздухе

16-контактный разъем M19, 300 В, IP67, представляет собой промышленное решение для подключения высокой плотности, предназначенное для интеграции монтажа на печатную плату. Оснащенный полными парами «папа» и «мама», он имеет профессиональную стыковочную структуру «провод-плата» для реализации централизованной передачи нескольких сигналов управления и датчиков. Обладая изоляцией высокого напряжения 300 В, запиранием без использования инструментов и полной водонепроницаемостью и пыленепроницаемостью IP67, этот стандартный разъем M19 устраняет общие недостатки традиционных разъемов, монтируемых на плате, такие как недостаточное количество каналов и плохая герметизация, обеспечивая стабильную, безопасную и высокоинтегрированную проводку для промышленных интеллектуальных электронных систем управления.

Обзор продукта

16-контактный многоканальный разъем высокой плотности: Благодаря редкой схеме с 16 независимыми изолированными контактами разъем поддерживает синхронную передачу нескольких групп сигналов связи, датчиков и сигналов управления. Он заменяет беспорядочную проводку множества малоконтактных разъемов, уменьшает отверстия на печатной плате и внешние интерфейсы, оптимизирует внутреннюю разводку проводов и значительно улучшает интеграцию и эстетику интеллектуальных устройств.
Изоляция высокого напряжения 300 В и электробезопасность: Утолщенная интегрированная изоляционная структура выдерживает номинальное напряжение до 300 В, эффективно противодействуя колебаниям промышленного напряжения, мгновенным скачкам высокого давления и воздействиям на цепи. Устойчивый к разрушению и старению изоляционный материал предотвращает утечку тока, короткое замыкание и перекрестные помехи, обеспечивая долгосрочную безопасную и стабильную работу электронных систем управления.
Профессиональная конструкция док-станции «провод-плата»: Оптимизирован для соединения проводов и печатной платы: один конец подключается к кабелям, а другой подходит для прямого подключения печатной платы и установки пайки. Он идеально подходит для стандартных монтажных положений различных материнских плат промышленного управления и плат датчиков, адаптируясь к автоматизированному массовому производству и эффективно сокращая ошибки сборки и затраты на рабочую силу.
Антивибрационная конструкция с замком, не требующим инструментов: Модернизированная самоблокирующаяся конструкция обеспечивает автоматическую блокировку после вставки и быстрое освобождение путем нажатия без использования резьбовых соединений. Это упрощает процедуры обслуживания и замены кабелей на уровне платы. Плотно запертая конструкция обеспечивает превосходные характеристики защиты от ослабления и натяжения, позволяя избежать периодических сбоев сигнала и плохого контакта, вызванных длительной вибрацией оборудования.
Полная защита IP67 для суровых условий эксплуатации: Вилка и розетка, снабженные высокоэластичными, устойчивыми к старению силиконовыми прокладками, после соединения образуют герметичную полость без зазоров. Он полностью блокирует накопление пыли, проникновение дождевой воды, конденсацию и коррозию легкого масла, защищая концевые цепи от окисления влагой и пылевого короткого замыкания во влажных, пыльных условиях работы и на открытом воздухе.
Устойчивость к погодным условиям и долговечность в широком диапазоне температур: Изготовлен из высокопрочного модифицированного инженерного пластика с повышенной устойчивостью к атмосферным воздействиям, стабильно работает при температуре от -40 ℃ до +105 ℃. Обладая превосходной стойкостью к ультрафиолетовому излучению, ударопрочностью и устойчивостью к старению, он сохраняет стабильные структурные и электрические характеристики при длительной непрерывной работе оборудования, снижая частоту отказов цепей на уровне платы и продлевая срок службы оборудования.

Основные характеристики

Система быстрого разблокирования Push Lock
Многоядерные варианты: 2-контактный, 3-контактный, 4-контактный, 5-контактный для питания
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin и 2+20Pin для комбинированного сигнала питания
Доступны 6-контактный, 7-контактный, 8-контактный, 9-контактный, 10-контактный, 11-контактный, 12-контактный, 14-контактный, 16-контактный и 18-контактный разъемы.
Версия для сборки на месте: варианты «провод к проводу» и «провод к плате»
Поддерживается услуга сборки кабеля, добро пожаловать на заказ
OEM/ODM приветствуется

Области применения

Света роста
Приложение для связи
Машины для кодирования продукции
Кодирование инвентарного продукта
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электроэнергетическое оборудование
Лабораторное судебно-медицинское и патологоанатомическое оборудование
Оборудование связи
Тяжелая техника

Технические характеристики

Электрические параметры

Количество полюсов	16-контактный
Текущий рейтинг	5А макс.
Номинальное напряжение	300 В переменного тока макс.
Долговечность Напряжение	1500 В переменного тока @ 60 с.

Технические параметры

Контактное сопротивление	10 мОм макс.
Изоляционная структура	500 МОм при 500 В постоянного тока
Рабочая температура	-40°С ~ +105°С
IP-класс	IP67 (1м/30мин) при соединении
Материал пресс-формы	ПА66
Материал контактов/терминалов	Позолоченная латунь
Материал уплотнения	Силикон

Параметры работы

Номинальное напряжение	300 В переменного тока макс.
Текущий рейтинг	5А макс.
Минимальный диаметр провода	3,0 мм ~ 6,0 мм
Максимальный диаметр провода	8,0 мм ~ 10,0 мм
Макс. Площадь поперечного сечения кабеля	0,5 мм² ~ 2,5 мм²

Эскиз дизайна

Часто задаваемые вопросы

Вопрос: вы фабрика или торговая компания?

О: мы фабрика. Расположен в промышленном парке Улинккон, район Баоань, Шэньчжэнь, Китай.

В: Как отследить мою посылку?

О: как только товар будет отправлен, мы вышлем вам номер отслеживания и ссылку на логистическую платформу. Вы можете отслеживать статус в режиме реального времени онлайн или связаться с нашей командой для получения обновлений.

Вопрос: Как я могу получить образцы?

О: для меня большая честь предложить вам образцы, и стоимость доставки должна быть оплачена вами. Вы можете сообщить мне свой номер курьера и подробный адрес, тогда я смогу сразу отправить вам образец.
