Name: М19 3+3 Пин 15А+5А отлитый в форму кабельный соединитель ПА66 Мулти-контактный разъем-вилка
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Multi контактные разъемы делают водостойким

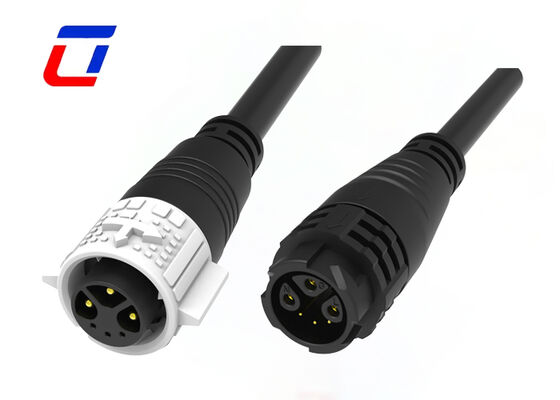

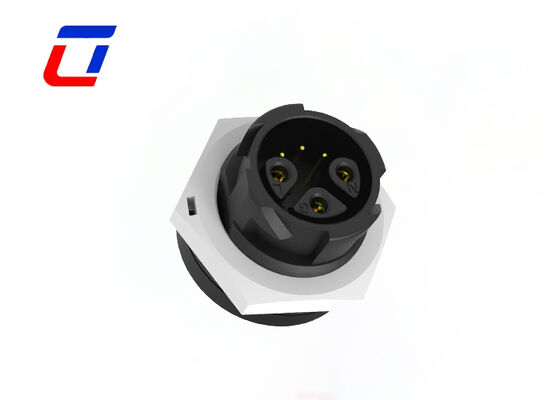

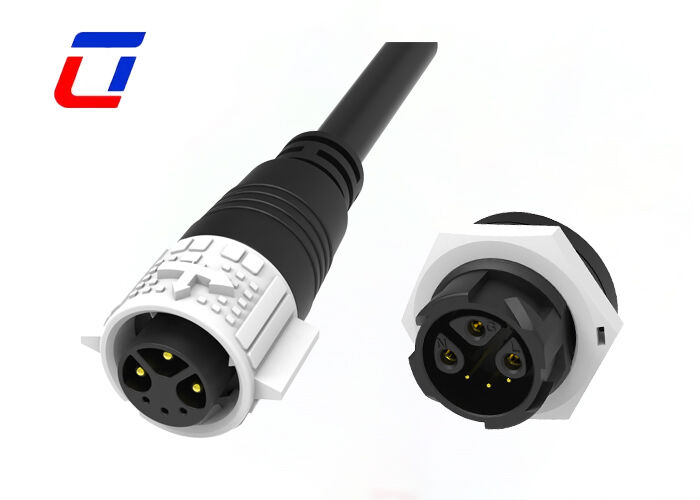

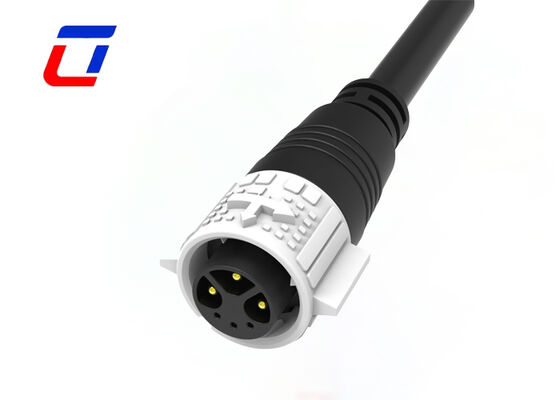

М19 3+3 Пин 15А+5А отлитый в форму кабельный соединитель ПА66 Мулти-контактный разъем-вилка

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	3+3-контактный разъем питания и сигнала	Рейтинг водонепроницаемости:	IP67
текущий:	15A+5A	Температурный диапазон:	-40℃~+105℃
Рейтинг огнестойкости:	УЛ94-В0	Режим подключения:	Нажимная блокировка
Выделить:	M19 3+3 пин водонепроницаемый разъем , PA66 многоприкосновный мужской женский разъем , 15A+5A формованный кабельный разъем

3+3 Pin M19 Cable Connector Quick Lock IP67 водонепроницаемые соединители 300В

Широко используется в промышленном оборудовании автоматического управления, наружных интеллектуальных электромеханических устройств, систем ландшафтного освещения, систем электронного управления мониторингом безопасности,малые новые энергетические оборудования, интеллектуальные сенсорные интегрированные машины и строительство интеллектуальных устройств управления.Идеально подходит для интегрированных сценариев проводки, требующих синхронного высокомощного источника питания и многоканальной передачи сигнала слабого тока, подходящий для массового производства оборудования и стандартизированных инженерных проектов.

Обзор продукции

Дизайн двойного тока 3+3 изолированный: Используя исключительное распределение тока с двумя спецификациями, 3 специальных булава стабильно поддерживают 15A высокого тока основного источника питания для работы оборудования,в то время как еще 3 независимых булавки осуществляют 5A низкоточная точная передача сигналаФизическая изоляция между силовыми и сигнальными цепями полностью избегает помех тока, беспорядка сигнала и мутации данных.обеспечение стабильной мощности выхода и точной синхронизации сигнала одновременно.
Огнеупорные промышленные корпуса PA66: Изготовленный из модифицированного инженерного пластика PA66 с степенью воспламенения UL94-V0, корпус может похвастаться выдающейся устойчивостью к ударам, сжатию и деформации.Профессиональная обработка, устойчивая к погодным условиям, он работает стабильно в широком диапазоне температур -40 °C ~ +105 °C, устойчив к УФ-излучению, коррозии влаги и старению, адаптируясь к долгосрочным условиям работы в помещении и на улице.
Интегрированная кабельная структура для повышенной долговечности: Стыковка и кабель полностью сделаны впрыском без пробелов в сцеплении, что в основном предотвращает проникновение пыли и воды.Укрепленный корень кабеля с конструкцией буфера напряжения выдерживает частое изгибание, тяга и механическое напряжение, эффективно решающие распространенные неисправности, такие как распущенное ядро и разрыв проволоки собранных соединителей.
Полное мужское и женское спаривание с высокой совместимостью: Точно сопоставленные пары мужского и женского пола обеспечивают плавное подключение и высокую отказоустойчивость, избегая повреждения терминала и сбоев цепи, вызванных ошибкой подключения.Стандартный круговой размер M19 универсально совместим с большинством основных промышленных систем управления, электромеханическое и осветительное оборудование, поддерживающее несколько режимов установки для гибкого применения.
Улучшенная электробезопасностьКаждый штиф использует уплотненную независимую изоляционную конструкцию, отличную устойчивость к напряжению и перенапряжению.короткое замыкание и перекрестное перехватываниеПрофессиональная конструкция изоляции сильного и слабого тока значительно улучшает безопасность работы при гибридной передаче, поддерживая долгосрочную непрерывную работу оборудования.
Интегрированная проводка экономит затраты и повышает эффективность: Этот соединитель "все в одном" объединяет функции передачи питания и сигнала, заменяя отдельные соединители питания и сигнала.уменьшает количество внешних интерфейсов и процедуры сборки, снижая затраты на производство и техническое обслуживание при одновременном минимизации точек сбоя цепей для массового производства и стандартизированной инженерной проводки.

Ключевые особенности

Система быстрого освобождения от блокировки для легкой установки
Конфигурации нескольких ядер: 2pin, 3pin, 4pin, 5pin для питания
Комбинированные опции питания/сигнала: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
Опции только для сигнала: 6pin, 7pin, 8pin, 9pin, 10pin, 11pin, 12pin, 14pin, 16pin, 18pin
Версии полевой сборки: варианты проволоки на проволоку и проволоки на доску
20А номинальный ток для непрерывной работы
Услуга сборки кабелей и поддержка OEM/ODM

Технические спецификации

Особенности типа продукта	Кабель-кабель, герметичный, пластиковый корпус, комплект соединителей
Конфигурационные особенности	3+3 пин (3 силы, 3 сигнала), Контакты предварительно загружены
Электрические характеристики	Максимальное рабочее напряжение 600В переменного тока/ постоянного тока, максимальное номинальное контактное течение 20А
Особенности тела	PA66 Материал оболочки, термопластик с низкой пожароопасностью, IP67
Контактные характеристики	Тип контакта козырька-узла
Механическое соединение	Кабельная установка, выпрямление ключей, удержание соединения
Размеры	Размер провода: 20AWG, 18AWG, 16AWG, 14AWG
Условия использования	Операционная температура: от -40°C до 105°C, герметичность IP67
Промышленные стандарты	Уровень воспламеняемости UL 94V-0

Промышленность применения

Оборудование связи
Машины для кодирования продукции
Системы кодирования продуктов инвентаризации
Системы чернила
Системы солнечной энергетики
Промышленное чернильное оборудование
Электроэнергетическое оборудование
Лабораторное судебное и патологическое оборудование
Тяжелые машины

Размеры производства

Технические подробности

Часто задаваемые вопросы

Вопрос 1: Что такое номинальное напряжение?

A1: Номинальное напряжение, также известное как рабочее напряжение, зависит в первую очередь от используемого изоляционного материала соединителя и расстояния между размерами контакта.Некоторые компоненты или устройства могут не функционировать должным образом при работе ниже номинального напряжения.

Вопрос 2: Как отследить мою партию?

A2: Как только товар будет отправлен, мы отправим вам номер отслеживания и ссылку на логистическую платформу. Вы можете отслеживать состояние в режиме реального времени онлайн или связаться с нашей командой для обновлений.
