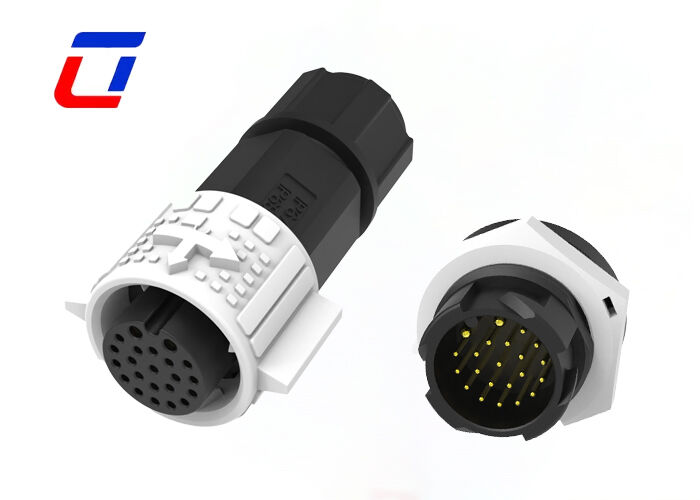

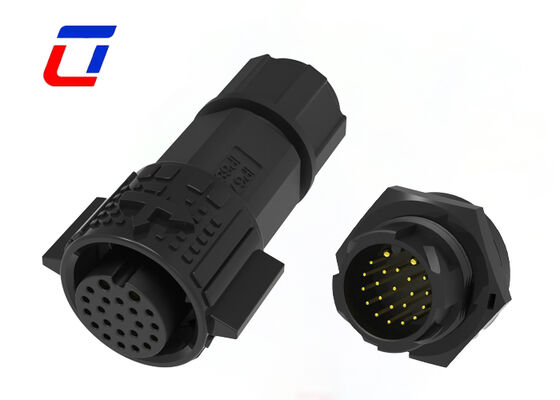

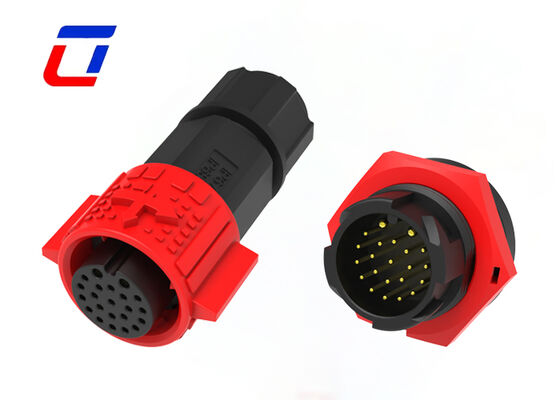

M19 2+20 Круговые многоприцепные разъемы Пластиковый PA66

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	T/T, D/P, L/C, D/A, Western Union, Moneygram
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Материал:	PA66 и медный сплав	Уровень защиты:	IP67
Рейтинг огнестойкости:	УЛ94-В0	Цвет:	Белый Синий Красный Черный Желтый
Режим подключения:	Нажмите замок	Номинальное напряжение:	300В
Выделить:	Круглый многоконтактный разъем M19 , водонепроницаемый быстрозажимной разъем PA66 , пластиковый разъем для передачи данных PA66

ИП67 20А делают Пин водостойким Мулти 2 для соединителя данных Пин соединителей М19 20 силы

Краткое описание

Многоконтактный круглый разъем M19 2+20 представляет собой интегрированный гибридный соединительный компонент питания и сигналов, изготовленный из высококачественного огнестойкого материала PA66. Благодаря уникальной конструкции разделения контактов на 2 источника питания и 20 сигналов он независимо управляет питанием основного оборудования и многоканальной передачей данных в одном компактном разъеме. Благодаря конструкции быстрой блокировки без использования инструментов и промышленной атмосферостойкой конструкции он эффективно решает проблемы беспорядка в проводке и помех сигналов, возникающих в традиционных отдельных разъемах. Обладая стабильными электрическими характеристиками и высокой степенью интеграции, это идеальное решение для подключения компактного и высокоточного интеллектуального промышленного оборудования.

2+20 Независимая изолированная конструкция по питанию и сигналу: Научная функциональная группировка контактов обеспечивает физическую изоляцию между силовой цепью и сигнальной цепью. 2 выделенных контакта питания обеспечивают стабильную выходную мощность для работы оборудования, а 20 сигнальных контактов высокой плотности синхронно передают несколько групп данных датчиков, управления и связи. Он полностью исключает помехи силовой нагрузки и перекрестные помехи, обеспечивая нулевую задержку и высокоточную передачу сигнала, сохраняя при этом стабильное электропитание.
Огнестойкий корпус премиум-класса PA66: Корпус полностью отлит из модифицированного инженерного пластика PA66 и соответствует классу огнестойкости UL94 V-0. Он отличается превосходной прочностью, ударопрочностью и устойчивостью к деформации, выдерживает ежедневную механическую экструзию и изгиб проволоки. Он сохраняет стабильные структурные характеристики в широком диапазоне температур от -40 ℃ до +105 ℃, обладает превосходной стойкостью к УФ-старению и стойкостью к химической коррозии для долгосрочной промышленной эксплуатации.
Интеграция высокой плотности упрощает сложную проводку: 20-ядерный сигнальный канал сверхбольшой емкости объединяет десятки управляющих сигналов в одном разъеме, заменяя традиционный метод подключения с использованием нескольких разбросанных разъемов. Это значительно уменьшает количество монтажных отверстий для оборудования и внешних интерфейсов, оптимизирует расположение внутренних жгутов, снижает частоту отказов цепей, а также улучшает интеграцию и эстетику оборудования.
Быстрая блокировка без инструментов и антивибрационная эффективность: Модернизированная самоблокирующаяся конструкция пресса обеспечивает одноэтапную автоматическую блокировку и ручное разблокирование без использования инструментов или скручивания резьбы. Это значительно улучшает сборку массового производства и эффективность ежедневного обслуживания. Плотно запертая конструкция обеспечивает надежную защиту от ослабления и натяжения, что позволяет адаптироваться к длительной вибрации оборудования и протягиванию кабеля.
Высокоточные терминалы для стабильной передачи: Изготовлен из высокоточных проводящих сердечников со сверхнизким контактным сопротивлением и превосходной стойкостью к окислению. Канал питания отличается низким повышением температуры и низкими потерями мощности при полной нагрузке, а канал сигнала обеспечивает чувствительную и стабильную передачу данных без дрейфа или задержки, полностью отвечая высоким электрическим требованиям прецизионных электронных систем управления.
Стандартная круглая универсальная конструкция M19: Компактный круглый размер M19 соответствует общим промышленным спецификациям и совместим с большинством распространенных промышленных систем управления и интеллектуального оборудования. Он поддерживает встроенные, внешние и панельные методы монтажа, обладает высокой универсальностью и подходит как для стандартного, так и для нестандартного оборудования, поддерживающего проводку.

Отрасли применения

Света роста
Приложение для связи
машины для кодирования продукции
кодирование продуктов запасов
струйные системы
Солнечная система
промышленное струйное оборудование
Электроэнергетическое оборудование
Лабораторное судебно-патологоанатомическое оборудование
Оборудование связи
Тяжелая техника

Электрические параметры
Нумбра поляков	2+20-контактный водонепроницаемый разъем
Текущий рейтинг	15А+5А
Номинальное напряжение	300 В переменного тока макс.
Долговечность Напряжение	1500 В переменного тока @ 60 с.

Технические параметры
Контактное сопротивление	10 мОм макс.
Изоляционная структура	500 МОм при 500 В постоянного тока
Рабочая температура	-40°С ~ +105°С
IP-класс	IP67 (1м/30мин) при соединении
Материал пресс-формы	ПА66
Материал контактов/терминалов	Позолоченная латунь
Материал уплотнения	Силикон

Параметры работы
Номинальное напряжение	600 В переменного тока макс.
Текущий рейтинг	20А макс.
Минимальный диаметр провода	3,0 мм ~ 6,0 мм
Максимальный диаметр провода	8,0 мм ~ 10,0 мм
Макс. Площадь поперечного сечения кабеля	0,5 мм²~ 2,5 мм²

Эскиз дизайна

Часто задаваемые вопросы

1. Вопрос: вы фабрика или торговая компания?
О: мы фабрика. Расположен в промышленном парке Улинккон, район Баоань, Шэньчжэнь, Китай.

2. Вопрос: Как я могу получить образцы?

О: для меня большая честь предложить вам образцы, и стоимость доставки должна быть оплачена вами. Вы можете сообщить мне свой номер курьера и ваш подробный адрес, тогда я смогу отправить вам образец сразу.

3. Вопрос:Сколько материалов вы можете предоставить?

О: разъемы и кабели изготавливаются из разных материалов. Обычно для разъема продукта мы используем материал ПВХ/нейлон, в кабеле использовался материал ПВХ/резина/силикон. Конечно, мы также можем выбрать материал в соответствии с вашими требованиями.
