Name: Мулти-контактный разъем М19 3+5 печатает разъем сигнала силы ОДМ ИП67 водоустойчивый
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Водонепроницаемый круговой соединитель

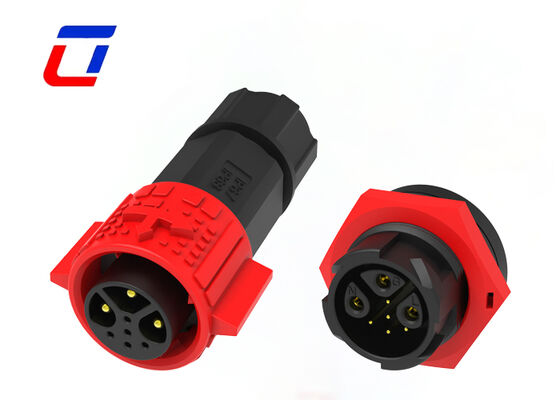

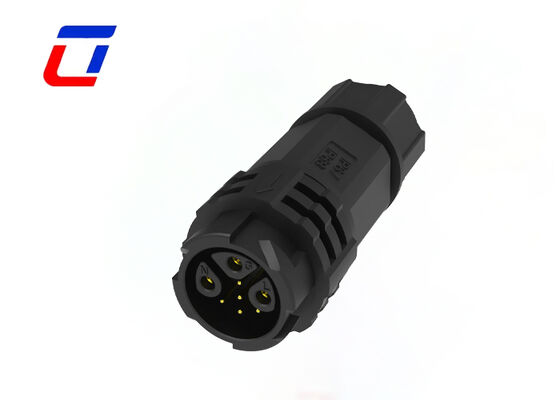

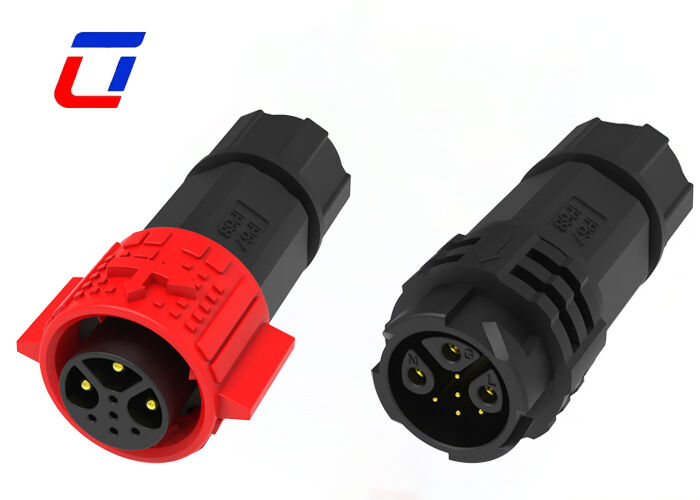

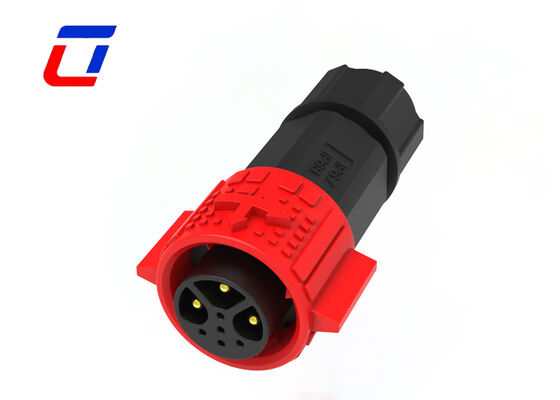

Мулти-контактный разъем М19 3+5 печатает разъем сигнала силы ОДМ ИП67 водоустойчивый

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	T/T, D/P, L/C, D/A, Western Union, Moneygram
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Текущий рейтинг:	15А	Номинальное напряжение:	300В
Приколоть:	3+5 многоконтактный	Тип разъема:	Быстрый разъем
Материал:	Нейлон	Пол:	Мужчина женщине
Выделить:	Водонепроницаемый разъем питания M19 , сигнальный разъем IP67 , многоконтактный разъем ODM

15А водоустойчивые соединители кабеля для передачи данных 3 +5 Пин М19 ИП67 круглые

Краткое описание

Многоконтактный водонепроницаемый разъем M19 3+5 представляет собой настраиваемое решение для промышленного подключения с профессиональной поддержкой ODM. Благодаря уникальной конструкции разделения контактов 3 питания + 5 сигналов он обеспечивает интегрированную синхронную передачу мощного электричества и многоканальных точных данных. Этот стандартный круглый разъем M19, обладающий полной водонепроницаемостью и пыленепроницаемостью по стандарту IP67, а также быстрозажимной конструкцией, не требующей использования инструментов, обеспечивает исключительную адаптируемость к окружающей среде и гибкость сборки. Это очень практичный аксессуар для нестандартного оборудования, индивидуальных проектов промышленного управления и наружных электромеханических систем.

Конструкция с отдельными контактами 3+5 для независимой передачи питания и сигнала: Специализированная группа контактов физически разделяет силовые и сигнальные цепи. 3 выделенных контакта обеспечивают стабильное основное питание для работы оборудования, а 5 независимых контактов передают сигналы управления и данные датчиков отдельно. Он полностью исключает перекрестные помехи в цепи и нарушение сигнала, обеспечивая одновременно стабильную выходную мощность и точную передачу данных.
Полноценная услуга по настройке ODM: этот настраиваемый разъем поддерживает комплексную модификацию ODM, включая определение контактов, спецификацию проводов, процесс подключения, цвет внешнего вида и размер конструкции. Его можно идеально адаптировать для удовлетворения индивидуальных потребностей нестандартного промышленного оборудования, специальных интеллектуальных устройств и специальных электромеханических систем, поддерживая дифференцированную разработку продукции.
IP67 Всепогодная водонепроницаемая и пылезащитная защита: Благодаря использованию технологии многослойного композитного уплотнения с высокопрочными силиконовыми прокладками разъем обеспечивает герметичное уплотнение после фиксации. Он эффективно противостоит погружению в дождевую воду, накоплению пыли, конденсации и загрязнению легкими маслами, обеспечивая надежную долговременную работу на открытом воздухе, влажных мастерских и пыльных промышленных объектах.
Быстрая блокировка без инструментов и антивибрационная эффективность: Модернизированная самоблокирующаяся конструкция эластичной пряжки позволяет вставлять и фиксировать за один шаг без скручивания резьбы или вспомогательных инструментов, что значительно повышает эффективность установки и обслуживания. Стабильная сила зажима предотвращает ослабление соединения и периодический сбой сигнала, вызванный длительной вибрацией оборудования и натяжением кабеля.
Промышленный корпус, устойчивый к широкому диапазону температур: Корпус изготовлен из армированного модифицированного инженерного пластика, стабильно работает при температуре от -40 ℃ до +105 ℃. Он предотвращает охрупчивание при низких температурах и смягчает старение при высоких температурах, обладает превосходной устойчивостью к ультрафиолетовому излучению и коррозии, адаптируется к длительным чередующимся суровым наружным и промышленным условиям работы.

Электрические параметры
Нумбра поляков	3+5контактный
Текущий рейтинг	15А макс.
Номинальное напряжение	300 В переменного тока макс.
Долговечность Напряжение	1500 В переменного тока @ 60 с.

Основные характеристики

Система быстрого разблокирования Push Lock
Многоядерные варианты: 2-контактный, 3-контактный, 4-контактный, 5-контактный для питания
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin и 2+20Pin для комбинированного сигнала питания
Доступны 6-контактный, 7-контактный, 8-контактный, 9-контактный, 10-контактный, 11-контактный, 12-контактный, 14-контактный, 16-контактный и 18-контактный разъемы.
Версия для сборки на месте: варианты «провод к проводу» и «провод к плате»
Номинальный ток 20 А для длительной работы
Поддерживается услуга сборки кабеля, добро пожаловать на заказ
OEM/ODM приветствуется

Технические параметры
Контактное сопротивление	10 мОм макс.
Изоляционная структура	500 МОм при 500 В постоянного тока
Рабочая температура	-40°С ~ +105°С
IP-класс	IP67 (1м/30мин) при соединении
Материал пресс-формы	ПА66
Материал контактов/терминалов	Позолоченная латунь
Материал уплотнения	Силикон

Параметры работы
Номинальное напряжение	300 В переменного тока макс.
Текущий рейтинг	5А макс.
Минимальный диаметр провода	3,0 мм ~ 6,0 мм
Максимальный диаметр провода	8,0 мм ~ 10,0 мм
Макс. Площадь поперечного сечения кабеля	0,5 мм²~ 2,5 мм²

Отрасли применения

Света роста
Приложение для связи
машины для кодирования продукции
кодирование продуктов запасов
струйные системы
Солнечная система
промышленное струйное оборудование
Электроэнергетическое оборудование
Лабораторное судебно-патологоанатомическое оборудование
Оборудование связи
Тяжелая техника

Эскиз дизайна

Часто задаваемые вопросы

1. Вопрос: вы фабрика или торговая компания?
О: мы фабрика. Расположен в промышленном парке Улинккон, район Баоань, Шэньчжэнь, Китай.

2. Вопрос: Как купить вашу продукцию?
О: Вам нужно сделать следующее:
* Подтвердите текущий рейтинг и количество контактов
* Подтвердите стиль сборки
* Подтвердите калибр провода кабеля
* Подтвердите длину и материал кабеля.

3. Вопрос: Кто несет ответственность за таможенное оформление? Предоставляете ли вы необходимые документы?

О: Мы предоставим полные документы для таможенного оформления (коммерческий счет, упаковочный лист, коносамент, отчеты о сертификации). Сборы и пошлины за таможенное оформление несет покупатель (условия EXW/FOB). При необходимости мы можем помочь с подготовкой документов.
