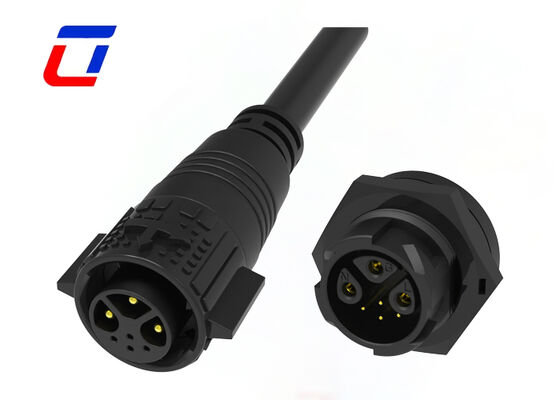

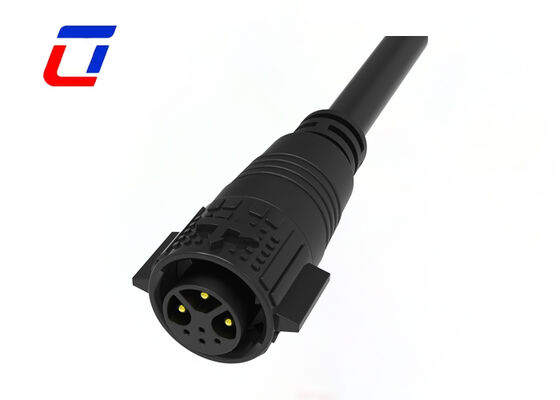

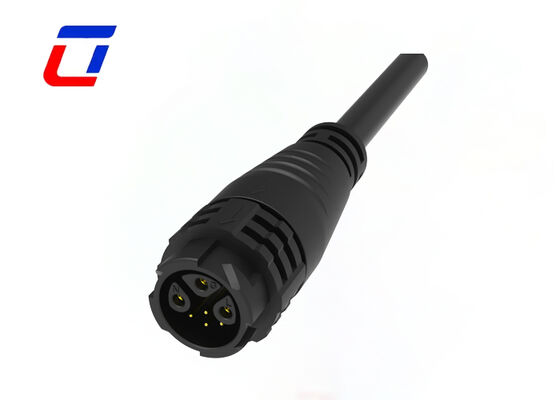

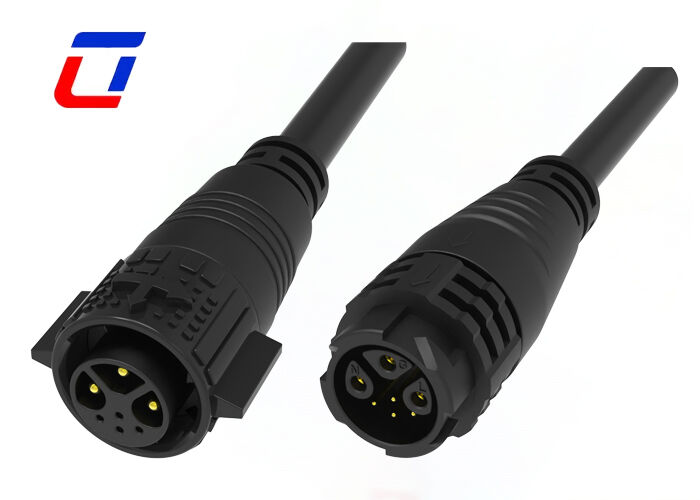

Name: Разъем-розетка М19 3+4 Пин водоустойчивый проводной разъем 15А+5А 300В ИП67 Мулти
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция водоустойчивый кабельный соединитель

Разъем-розетка М19 3+4 Пин водоустойчивый проводной разъем 15А+5А 300В ИП67 Мулти

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	T/T, D/P, L/C, D/A, Western Union, Moneygram
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Приколоть:	3+4контактный	Номинальное напряжение:	300В
Текущий рейтинг:	20А	Материал:	Нейлон
Уровень защиты:	IP67	Температура:	-40~+105℃
Выделить:	Водонепроницаемые разъемы проводов M19 IP67 , 3 + 4-контактный водонепроницаемый кабельный разъем , водонепроницаемый разъем «папа-мама» 300 В

M19 Мужчина-женщина соединитель 300В Внешний 3+4 Пин питания и сигнального соединителя

Обзор продукции

M19 3+4 Pin IP67 водонепроницаемый мужской и женский проволочный разъем - это уникально разработанное гибридное решение для разделения тока.Отличаются от обычных разъемов с единой спецификацией тока, он имеет дифференцированную конструкцию нагрузки на ток: 3 булава поддерживают 15A высокого тока основного источника питания, в то время как 4 булава обрабатывают 5A низкого тока сигнала и вспомогательной передачи энергии.Ограниченное сопротивление напряжению 300 В и оснащенное водонепроницаемыми характеристиками IP67 и безинструментальной блокировочной конструкцией, этот разъем отлично отвечает двойным требованиям высокопроизводительного источника питания и точной передачи сигнала для гибридного оборудования, значительно оптимизируя внутреннюю схему проводки.

Быстрое описание

3+4 Дизайн разделенного тока для двойного питания и сопоставления сигнала: Научная группировка булавок отделяет энергосистему и сигнальную схему независимо друг от друга.4-прикольная вспомогательная группа поддерживает передачу низкого тока 5A для датчиков и сигналов управленияФизическая изоляция позволяет избежать конфликта нагрузки и перекрестного передачи сигнала, обеспечивая стабильность питания и точность сигнала.
300В высоковольтный сопротивление для промышленной безопасности: Принимая утолщенную интегрированную изоляционную структуру, разъем выдерживает номинальное напряжение до 300 В и противостоит мгновенным перепадам напряжения и колебаниям цепи.Он эффективно предотвращает утечку электричества., короткое замыкание и повреждение изоляции, обеспечивающие надежную электрическую безопасность для промышленного и наружного электрического оборудования.
IP67 Полная водонепроницаемая и пылезащитная защита: многослойная кольцевая уплотнительная конструкция обеспечивает полную защиту после спаривания самца с самкой.адаптация к долгосрочной стабильной работе в влажных условиях, пыльные и суровые рабочие условия на открытом воздухе.
Бесинструментальная самозаключающаяся и антивибрационная конструкция: Точная комбинация мужского и женского пола обеспечивает плавное замыкание и плотное устройство.С отличными способностями против ослабления и вибрации, он эффективно предотвращает прерывистые соединения, вызванные вибрацией оборудования и тянуть кабель.
Устойчивый к высокой температуре и длительное время службы: Изготовлен из устойчивого к погодным условиям модифицированного инженерного пластика и антиоксидантных проводящих терминалов, он стабильно работает от -40°C до +105°C. Он устойчив к низкотемпературному трещину, высокотемпературному старению,Ультрафиолетовое излучение и легкая коррозия, подходящий для различных региональных и экологических условий труда.

Основные особенности

Система быстрого освобождения с блокировкой
Многоядерные опции: 2Pin, 3Pin, 4Pin, 5Pin для питания
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin и 2+20Pin для комбинированного сигнала питания
6pin, 7pin, 8pin, 9pin, 10pin, 11pin, 12pin, 14pin, 16pin и 18pin для доступного сигнала
Версия сборки на поле: как опции провода к проводу, так и провода к доске
Номинальный ток 20A при длительной работе
Поддерживается служба сборки кабелей
OEM/ODM приветствуется

Технические спецификации

Электрические параметры
Количество поляков	3+4Pin
Нынешний рейтинг	20А максимум.
Направление напряжения	300VAC максимум
Прочность Напряжение	1500VAC @ 60 с.
Технические параметры
Сопротивление на контакт	10 мΩ максимум
Изолирующая структура	500 МΩ при 500 ВДС
Операционная температура	-40°C ~ +105°C
Класс IP	IP67 (1m / 30min) при соединении
Материал плесени	PA66
Контактный/конечный материал	Медь позолоченная
Материал уплотнения	Силиконы

Промышленность применения

Светильники роста
Применение коммуникаций
Машины для кодирования продуктов
Кодирование продуктов инвентаризации
Системы распылителя чернил
Солнечная система
Промышленное распылительное оборудование
Электроэнергетическое оборудование
Лабораторное оборудование судебной медицины и патологии
Оборудование для связи
Тяжелые машины

Параметры работы

Направление напряжения	600VAC максимум
Нынешний рейтинг	20А максимум
Минимальный размер проволоки	30,0 мм ~ 6,0 мм
Максимальный размер проволоки	8.0 мм ~ 10.0 мм
Максимальная площадь поперечного сечения кабеля	0.5mm2 ~ 2.5mm2

Схема проектирования

Часто задаваемые вопросы

Вопрос: Вы завод или торговая компания?

О: Мы являемся фабрикой. Расположен в промышленном парке Улинкон, район Баоан, Шэньчжэнь, Китай

Вопрос: Кто отвечает за таможенное оформление?

О: Мы предоставим полные документы таможенного оформления (коммерческий счет-фактура, перечень упаковки, коносамент, отчеты о сертификации).Сборы и пошлины за таможенное оформление несет покупатель (условия EXW/FOB)Мы можем помочь с подготовкой документов, если потребуется.

Вопрос: Как отследить мою партию?

О: После отправки товара мы отправим вам номер отслеживания и ссылку на логистическую платформу.

тег:
