3+13 штиф Industrial Plug And Socket M25 ODM Лучший водонепроницаемый 300В мужской женский разъем

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	M25

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	T/T, D/A, D/P, L/C.
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	3+13ПИН	Текущий:	15A+5A
Рейтинг водонепроницаемости:	IP67	Температурный диапазон:	-40℃~+105℃
Связь:	Провод к плате	Рейтинг огнестойкости:	УЛ94-В0
Выделить:	3+13-контактная промышленная вилка , водонепроницаемый разъем M25 , розетка «папа-мама» 300 В

Водонепроницаемые разъемы M25 3+13 Pin для кабеля наружного монтажа на плату

Обзор продукта

Промышленный водонепроницаемый разъем M25 3+13Pin (папа и мама) представляет собой интегрированное решение для подключения питания и сигналов с номинальным напряжением 300 В. Он специально разработан для промышленного оборудования, требующего многоканальной передачи сигналов и централизованного электропитания.

Основные характеристики

Система быстрой фиксации с нажимным замком
Многожильные варианты: 2 контакта, 3 контакта, 4 контакта, 5 контактов, 3+2 контакта, 3+3 контакта, 3+9 контактов, 3+13 контактов и 2+20 контактов
Версия для сборки на месте: варианты подключения кабель-кабель и кабель-плата
Номинальный ток 20 А для длительной работы
Поддерживается услуга сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуются

Технические характеристики продукта

Интегрированная компоновка контактов 3+13 для раздельной передачи питания и сигналов: Эта гибридная структура с 3 контактами высокой мощности и 13 контактами высокой плотности обеспечивает независимую передачу электропитания и управляющих сигналов. Она гарантирует стабильную выходную мощность, поддерживая синхронную передачу нескольких групп управляющих сигналов, сигналов датчиков и данных, эффективно избегая перекрестных помех сигналов и потери данных в сложных промышленных системах связи.
Высокое выдерживаемое напряжение 300 В для повышенной электробезопасности: Оптимизированный с улучшенной изоляционной структурой, разъем имеет номинальное напряжение 300 В и высокую стойкость к пробою. Он эффективно предотвращает риски короткого замыкания, вызванные колебаниями промышленного напряжения и мгновенным высоким напряжением, значительно повышая электробезопасность в стандартных сценариях промышленного электропитания постоянного и переменного тока.
Профессиональная поддержка индивидуальной настройки ODM: Мы предоставляем полные услуги индивидуальной настройки ODM, включая определение контактов, спецификацию проводов, цвет корпуса, размер установки и оптимизацию конструкции. Он может идеально соответствовать нестандартному автоматизированному оборудованию, интеллектуальным системам управления и индивидуальным требованиям инженерных проектов.
Прочный изоляционный корпус с защитой от старения и коррозии: Корпус, изготовленный из высокопрочного огнестойкого изоляционного материала, обладает высокой ударной вязкостью, устойчивостью к деформации и химической коррозии. Он остается стабильным при длительной промышленной эксплуатации и экстремальных изменениях температуры, обеспечивая длительный срок службы.

Применяемые отрасли

Применение в связи
Маркировочные машины для продукции
Кодирование инвентарной продукции
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электротехническое оборудование
Лабораторное судебно-медицинское и патологоанатомическое оборудование
Коммуникационное оборудование
Тяжелая техника

Технические характеристики

Система разъемов	Кабель-плата
Герметизируемый	Да
Разъем и контакты подключаются к	Провод и кабель
Тип круглого разъема	Вилка, Розетка
Тип корпуса	Пластиковый корпус
Тип продукта	Комплект разъемов
Количество позиций	3+13
Количество сигнальных позиций	13
Контакты предварительно установлены	Да
Рабочее напряжение (перем. ток) (В)	Макс. 300 В
Рабочее напряжение (пост. ток) (В)	Макс. 300 В
Материал корпуса	PA66
Тип изоляционного материала круглого разъема	Термопласт с низким уровнем пожарной опасности
Герметичный	Да
Стиль ввода	Боковой
Тип защиты окружающей среды	Эластомерное уплотнение, Герметичный
Материал уплотнительного кольца	Эластомерное уплотнение, Герметичный
Защита окружающей среды	Да
Номинальный ток контакта (макс.) (А)	Макс. 15 А
Тип контакта круглого разъема	Штырь-гнездо
Тип монтажа разъема	Монтаж на кабель (свободно висящий)
Тип выравнивания при соединении	С ключом
Фиксация при соединении	С фиксацией
Размер провода (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Диапазон рабочих температур (°C)	-40 ~105°C
Уровень водонепроницаемости IP	IP67
Уровень пыленепроницаемости IP	6
Рейтинг воспламеняемости UL	UL 94V-0

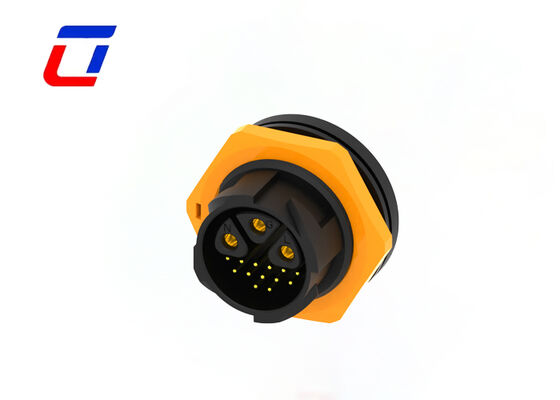

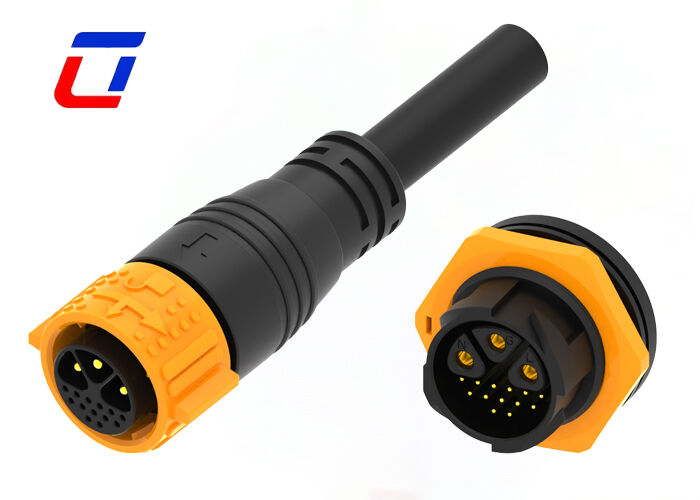

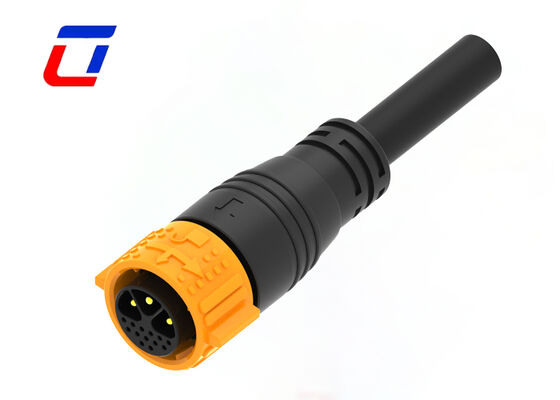

Изображения продукта

Часто задаваемые вопросы

В1: Как получить образцы?

О1: Для меня большая честь предложить вам образцы, и стоимость доставки должна быть оплачена вами. Вы можете сообщить мне номер вашего курьера и ваш подробный адрес, тогда я смогу отправить вам образец немедленно.

В2: Кто несет ответственность за таможенное оформление? Предоставляете ли вы необходимые документы?

О2: Мы предоставим полные документы для таможенного оформления (коммерческий счет-фактура, упаковочный лист, коносамент, сертификаты). Сборы за таможенное оформление и пошлины оплачиваются покупателем (условия EXW/FOB). При необходимости мы можем помочь с подготовкой документов.

В3: Какие способы доставки вы предлагаете? Каково время доставки?

О3: Мы предлагаем несколько вариантов доставки: 1) Курьер (DHL/UPS/FedEx): 3-7 рабочих дней для небольших посылок; 2) Авиаперевозки: 7-15 рабочих дней; 3) Морские перевозки: 20-45 рабочих дней. Время доставки зависит от пункта назначения и способа доставки.
