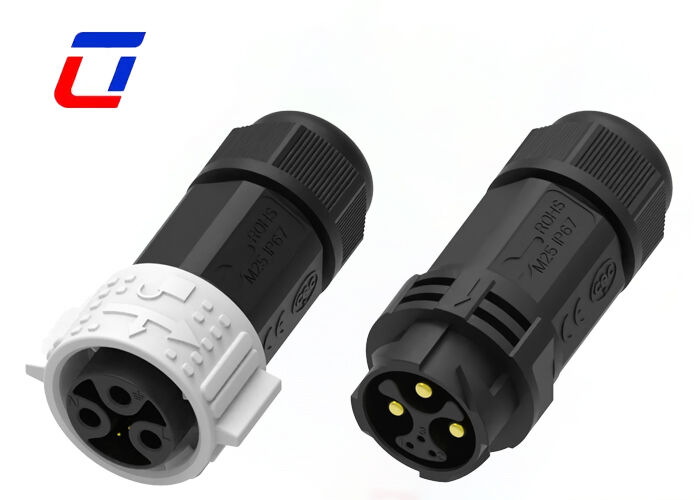

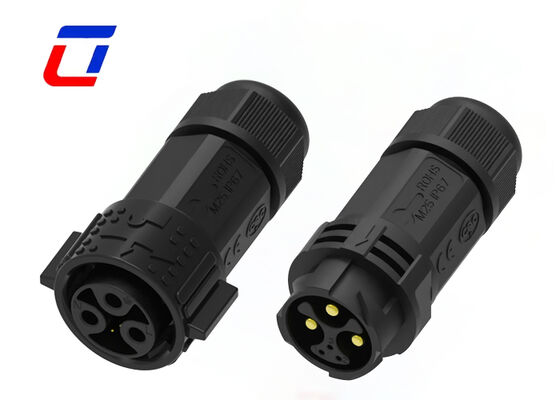

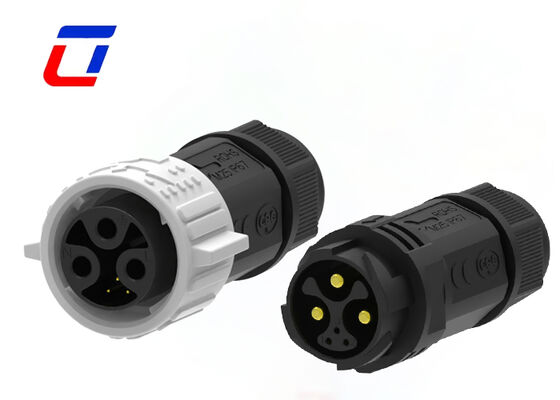

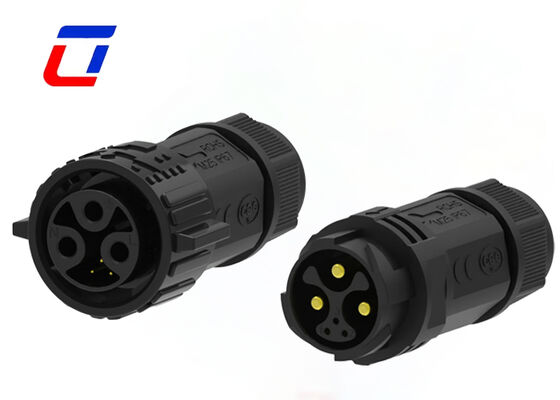

Name: PA66 15A+5A M25 мужской женский водонепроницаемый соединитель 3+3 Multi Pin Connectors For Automotive
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Главная страница Продукция водонепроницаемый разъем ip67

PA66 15A+5A M25 мужской женский водонепроницаемый соединитель 3+3 Multi Pin Connectors For Automotive

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV
Номер модели:	M25

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	3+3-контактный разъем питания и сигнала	Рейтинг водонепроницаемости:	IP67
текущий:	15A+5A	Температурный диапазон:	-40℃~+105℃
Материал:	Нейлон	Рейтинг огнестойкости:	УЛ94-В0
Выделить:	Водостойкий разъем PA66 15A+5A , Автомобильный разъединитель M25 мужской женский , водонепроницаемый коннектор IP67 с 3+3 булавками

IP67 круговые разъемы M25 3+3 Pin надежные PA66 водонепроницаемые

Этот многоконтактный водонепроницаемый разъем M25 имеет инновационную схему контактов 3 + 3 с разделенным источником питания 15 А и 5 А, а также профессиональную вилку и розетку, специально разработанную для сценариев автомобильного питания и подключения сигналов. Изготовленный из высокопрочного нейлонового материала PA66, разъем сочетает в себе прочность, огнестойкость и ударопрочность. Благодаря технологии прецизионного уплотнения он обеспечивает превосходную пыленепроницаемость, водонепроницаемость и антивибрацию для транспортных средств. Он идеально соответствует требованиям автомобильных электронных устройств как к высокому, так и к низкому питанию, выступая в качестве профессионального водонепроницаемого аксессуара для подключения автомобильного освещения и промышленного оборудования управления.

Основные характеристики

Система быстрого разблокирования Push Lock
Многоядерные варианты: 2-контактный, 3-контактный, 4-контактный, 5-контактный, 3+2-контактный, 3+3-контактный, 3+9-контактный, 3+13-контактный и 2+20-контактный.
Версия для сборки на месте: варианты «провод к проводу» и «провод к плате»
Номинальный ток 20 А для длительной работы
Поддерживается услуга сборки кабеля, добро пожаловать на заказ
OEM/ODM приветствуется

Обзор продукта

Конструкция с разъемом 3+3 для автомобильного гибридного источника питания: Благодаря уникальному 6-контактному сгруппированному расположению этот разъем разделяет передачу энергии на сильноточную основную мощность 15 А через 3 контакта и слаботочную вспомогательную мощность 5 А через еще 3 контакта. Независимые цепи сильного и слабого тока не создают взаимных помех, точно удовлетворяя разнообразные потребности в мощности основного источника питания автомобиля, управления сигналами и вспомогательных функций, а также обеспечивая более стабильную работу автомобильного оборудования.
Автомобильная антивибрационная защита и точное соединение между мужчиной и женщиной: Оснащенный самоблокирующейся стыковочной конструкцией типа «папа» и «мама» M25, разъем обеспечивает плавное подключение и точное выравнивание, а также плотную посадку после фиксации. Оптимизированный для условий эксплуатации автомобиля с неровностями и вибрациями, он эффективно предотвращает ослабление, плохой контакт и прерывание подачи электроэнергии, полностью адаптируясь к непрерывной динамической рабочей среде во время вождения автомобиля.
Премиум-материал PA66 для превосходной устойчивости к погодным условиям в автомобилестроении: Корпус изготовлен из оригинального автомобильного огнестойкого нейлона PA66, обладающего превосходной ударопрочностью, устойчивостью к деформации и широким диапазоном температурных допустимых значений. Оно может выдерживать высокие температуры в моторном отсеке, низкие температуры зимой и резкие изменения температуры окружающей среды, обеспечивая при этом исключительную маслостойкость и антивозрастные характеристики, позволяющие адаптироваться к сложным сценариям работы автомобиля.
Полная водонепроницаемость и пыленепроницаемость устраняют скрытые опасности в цепи: Разъем, оснащенный высокоэффективными водонепроницаемыми уплотнительными прокладками для полноугольной установки без зазоров, эффективно блокирует попадание дождевой воды, воды для мытья автомобиля, пыли и масляных загрязнений в область соединения. Он предотвращает распространенные неисправности автомобильной электрооборудования, такие как короткие замыкания, плохой контакт и коррозия проводов, значительно повышая эксплуатационную безопасность и срок службы автомобильного оборудования.
Легкая интегрированная конструкция для легкой установки и широкой адаптируемости: Этот разъем имеет компактную интегрированную конструкцию и занимает небольшую площадь и идеально подходит для установки в узких пространствах внутри транспортных средств. Приняв стандартные характеристики проводки, он широко совместим с большинством устройств модификации транспортных средств, автомобильного освещения и интеллектуальных электронных систем управления, что облегчает массовую сборку и ежедневное обслуживание.

Технические характеристики

Система разъемов	Кабель-кабель/плата
Пломбируемый	Да
Разъем и контакт заканчиваются на	Провод и кабель
Тип круглого разъема	Вилка, Розетка
Тип корпуса	Пластиковый корпус
Тип продукта	Комплект разъемов
Количество позиций	3+3
Количество позиций сигнала	3
Контакты предварительно загружены	Да
Рабочее напряжение (В переменного тока)	600 В макс.
Рабочее напряжение (В постоянного тока)	600 В макс.
Материал корпуса	ПА66
Тип изоляционного материала круглого разъема	Термопластик с низкой пожароопасностью
Герметично запечатанный	Да
Стиль входа	Сторона
Тип защиты окружающей среды	Эластомер Герметичный, Герметичный
Материал уплотнительного кольца	Эластомер Герметичный, Герметичный
Охрана окружающей среды	Да
Номинальный ток контакта (макс.) (А)	15А макс.
Тип контакта круглого разъема	Штыревой разъем
Тип крепления разъема	Кабельное крепление (свободное подвешивание)
Тип выравнивания сопряжения	с ключом
Удержание спаривания	С
Размер провода (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Диапазон рабочих температур (°C)	-40 ~ 105°С
Уровень водонепроницаемости IP	IP67
Уровень пылезащиты IP	6
Рейтинг воспламеняемости UL	УЛ 94В-0

Области применения

Приложение для связи
Машины для кодирования продукции
Кодирование инвентарного продукта
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электроэнергетическое оборудование
Лабораторное судебно-медицинское и патологоанатомическое оборудование
Оборудование связи
Тяжелая техника

Размер производства

Технические детали

Часто задаваемые вопросы

Что такое номинальное напряжение?

Номинальное напряжение, также известное как рабочее напряжение, зависит в первую очередь от используемого изоляционного материала разъема и расстояния между размерами контактов. Некоторые компоненты или устройства могут не работать должным образом при работе с напряжением ниже номинального.

Что такое номинальный ток?

Номинальный ток, также известный как рабочий ток. При работе с током ниже номинального при правильном напряжении разъемы обычно работают правильно. При проектировании разъема тепловые соображения обеспечивают соответствие разъема требованиям по номинальному току, поскольку при протекании тока выделяется тепло из-за сопротивления проводника и сопротивления контакта.

Могу ли я получить индивидуальную этикетку?

Да, конечно, вы можете создать собственную собственную торговую марку и упаковку, если вам нужно разработать упаковку, у нас также есть профессиональный дизайнер, который сможет вам помочь.
