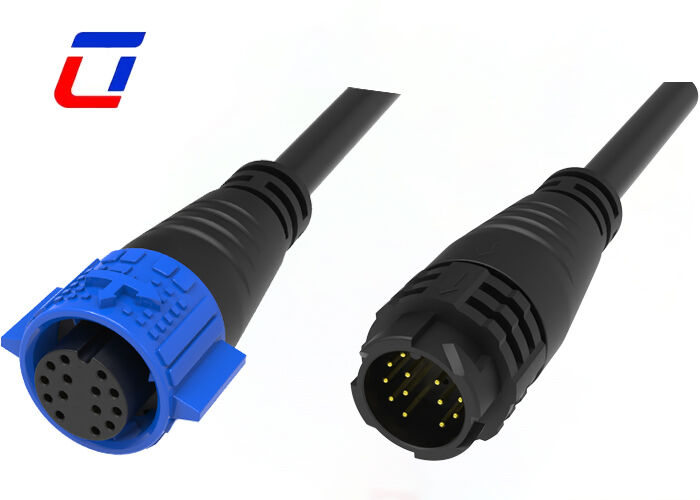

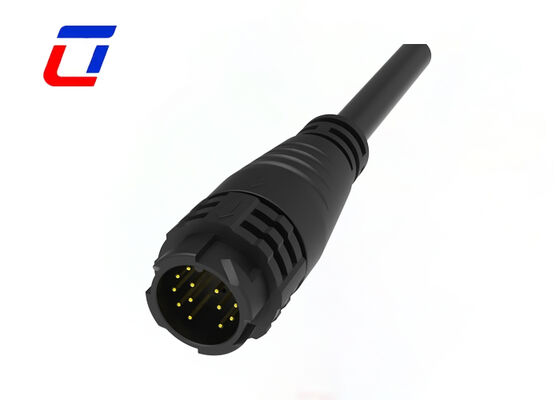

Name: M19 300V Сплавленный светодиодный контроллер быстрый соединитель 14 пин водонепроницаемый наружный кабельный соединитель
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция водоустойчивый кабельный соединитель

M19 300V Сплавленный светодиодный контроллер быстрый соединитель 14 пин водонепроницаемый наружный кабельный соединитель

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	T/T, D/P, L/C, D/A, Western Union, Moneygram
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Материал:	Нейлон	Уровень защиты:	IP67
Рейтинг огнестойкости:	УЛ94-В0	Цвет:	синий, красный, желтый, черный, белый
Уплотнительный материал:	Герметизируя набивка	Электрические функции:	Передача сигнала
Выделить:	Водонепроницаемый кабельный разъем M19 300 В , 14-контактный разъем управления светодиодом , формованный быстрый разъем для наружного применения

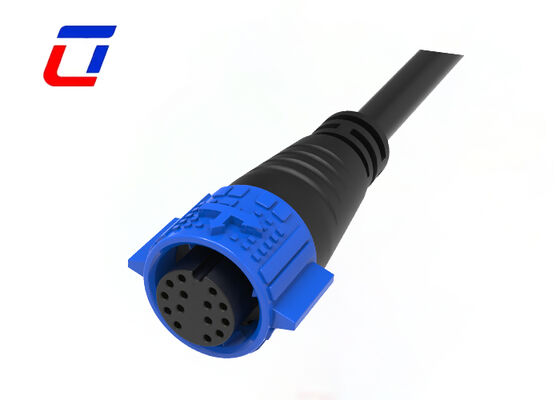

14-контактный разъем-мама М19 300В кабельные соединители водостойкие

Краткое описание

Конфигурация управления светодиодами и основные параметры: Применяет стандартный круглый корпус M19 с точным расположением разделителей на 14 контактов, специально разработанный для систем управления наружными светодиодами. Номинальное напряжение 300 В, подходит для синхронной передачи сигналов управления и управления светодиодами. Перегородки с штыревыми сердечниками отвечают за питание светодиодов, затемнение и управление сигналом, устраняя перекрестные помехи и точно согласовывая интегрированные потребности в управлении и питании наружных светодиодных ламп, светодиодных дисплеев, светодиодного ландшафтного освещения и другого оборудования, балансируя эффективную передачу и точность управления.
Преимущества формованной интегрированной технологии: Применяется профессиональная технология литья, объединяющая кабель и корпус разъема в одно целое путем литья под давлением. В отличие от обычных сборных разъемов, он имеет лучшую герметичность и более прочную структуру, что позволяет эффективно избежать ослабления и попадания воды в соединение между кабелем и разъемом. Благодаря поддержке технологии формования разъем обладает превосходной устойчивостью к растяжению и изгибу, адаптируясь к сложным условиям наружной проводки, таким как растяжение и изгиб, и при длительном использовании кабель нелегко выпадет и ухудшится контакт.
Водонепроницаемая защита IP67 для наружного применения: Оптимизирован для суровых условий эксплуатации на открытом воздухе, имеет полностью герметичную формованную уплотнительную конструкцию с устойчивым к атмосферным воздействиям уплотнительным кольцом из фторкаучука, достигающим уровня защиты IP67, обеспечивающим полную пыленепроницаемость и 30-минутную защиту при кратковременном погружении в воду на глубину 1 метр. Он может эффективно противостоять наружному дождю, росе, пыли, ультрафиолетовым лучам и небольшой эрозии агрессивных сред, устранять прерывание сигнала управления светодиодами и сбой питания, вызванный факторами окружающей среды, а также обеспечивать стабильную работу наружного светодиодного оборудования.
Адаптация материалов и электрических характеристик: Корпус изготовлен из устойчивого к погодным условиям нейлона PA66, обработанного модификацией стекловолокна и анти-УФ-обработкой, соответствующего классу огнестойкости UL94 V-0, с широким диапазоном термостойкости -40 ℃ ~ 105 ℃, антивозрастным, ударопрочным и коррозионным сопротивлением, адаптируясь к суровым внешним условиям, таким как длительное воздействие солнца и чередование высоких и низких температур. Контакты изготовлены из высокопроводящей латуни с позолотой, сопротивление контактов ≤10мОм, сопротивление изоляции ≥500МОм, выдерживаемое напряжение 500В переменного тока/1мин, со стабильными электрическими характеристиками, снижающими затухание сигнала управления светодиодами и обеспечивающими точную передачу команд регулировки яркости и управления.
Быстрое подключение и сценарии применения: Имеет конструкцию быстрого подключения с позиционирующей структурой, предотвращающей неправильное подключение, которую можно стыковать и разбирать вручную без специальных инструментов, что значительно повышает эффективность установки и обслуживания наружного светодиодного оборудования. Поддерживает литое соединение провод-провод, адаптируясь к специальным светодиодным кабелям сечением 0,5-2,5 мм², широко используемым в наружном светодиодном ландшафтном освещении, светодиодных уличных фонарях, светодиодных дисплеях, светодиодных декоративных светильниках и другом наружном светодиодном оборудовании, особенно подходит для систем управления светодиодами с высокими требованиями к скорости соединения, водонепроницаемости и стабильности управления.

Основные характеристики

Система быстрого разблокирования Push Lock
Многоядерные варианты: 2-контактный, 3-контактный, 4-контактный, 5-контактный для питания
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin и 2+20Pin для комбинированного сигнала питания
Доступны 6-контактный, 7-контактный, 8-контактный, 9-контактный, 10-контактный, 11-контактный, 12-контактный, 14-контактный, 16-контактный и 18-контактный разъемы.
Версия для сборки на месте: варианты «провод к проводу» и «провод к плате»
Ток номинальный 5А для длительной работы
Поддерживается услуга сборки кабеля, добро пожаловать на заказ
OEM/ODM приветствуется

Электрические параметры
Нумбра поляков	14-контактный
Текущий рейтинг	5 Амакс.
Номинальное напряжение	300 В переменного тока макс.
Долговечность Напряжение	1500 В переменного тока @ 60 с.

Технические параметры
Контактное сопротивление	10 мОм макс.
Изоляционная структура	500 МОм при 500 В постоянного тока
Рабочая температура	-40°С ~ +105°С
IP-класс	IP67 (1м/30мин) при соединении
Материал пресс-формы	ПА66
Материал контактов/терминалов	Позолоченная латунь
Материал уплотнения	Силикон

Параметры работы
Номинальное напряжение	300 В переменного тока макс.
Текущий рейтинг	5А макс.
Минимальный диаметр провода	3,0 мм ~ 6,0 мм
Максимальный диаметр провода	8,0 мм ~ 10,0 мм
Макс. Площадь поперечного сечения кабеля	0,5 мм²~ 2,5 мм²

Отрасли применения

Света роста
Приложение для связи
машины для кодирования продукции
кодирование продуктов запасов
струйные системы
Солнечная система
промышленное струйное оборудование
Электроэнергетическое оборудование
Лабораторное судебно-патологоанатомическое оборудование
Оборудование связи
Тяжелая техника

Эскиз дизайна

M19 300V Сплавленный светодиодный контроллер быстрый соединитель 14 пин водонепроницаемый наружный кабельный соединитель 1

Часто задаваемые вопросы

1. Вопрос: вы фабрика или торговая компания?
О: мы фабрика. Расположен в промышленном парке Улинккон, район Баоань, Шэньчжэнь, Китай.

2. Вопрос:Как мне разместить заказ? Каков процесс?

А:Процесс заказа прост: 1) Подтвердите детали продукта и получите счет-проформу (PI); 2) Внести первоначальный взнос по договоренности; 3) Мы запускаем производство и информируем вас о ходе работ; 4) Оплатите остаток перед отправкой; 5) Организуйте доставку и предоставьте информацию для отслеживания.

3. Вопрос: сертифицирована ли ваша продукция? Какие сертификаты у вас есть?

О: Все наши продукты сертифицированы RoHS, CE и другими международными стандартами. Конкретные сертификаты (например, FCC, UL) могут быть предоставлены по запросу в зависимости от вашего целевого рынка.
