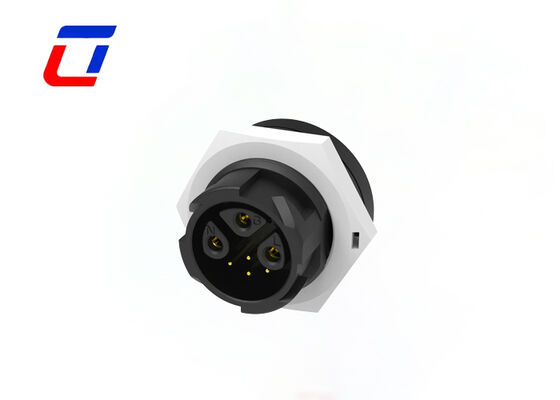

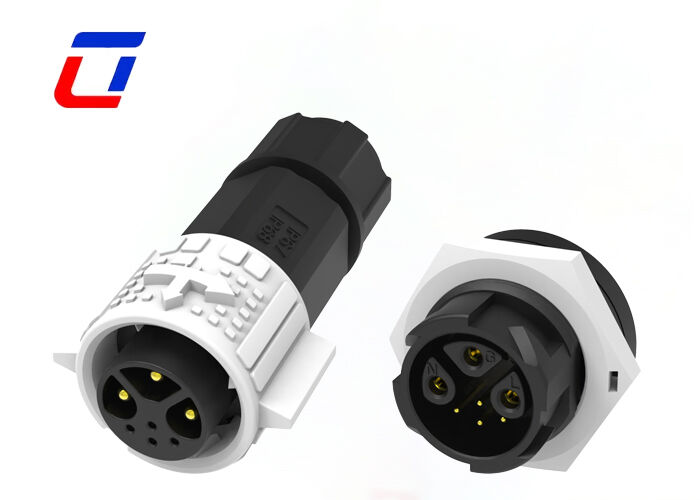

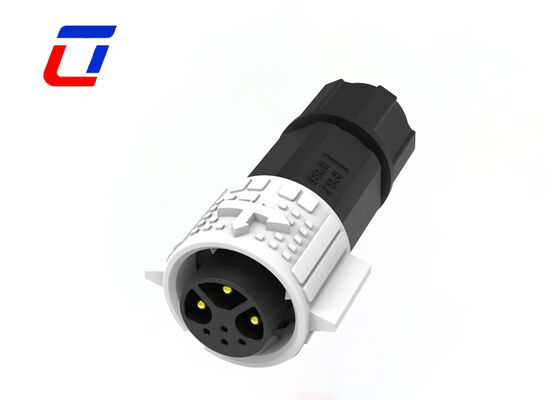

Name: 3+4 Кнопки питания и сигнальных соединителей M19 Золото покрытые 300 В низковольтные соединители водонепроницаемые
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Водоустойчивое гнездо штепсельной вилки

3+4 Кнопки питания и сигнальных соединителей M19 Золото покрытые 300 В низковольтные соединители водонепроницаемые

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	T/T, D/P, L/C, D/A, Western Union, Moneygram
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Приколоть:	3+4контактный	Номинальное напряжение:	300В
Текущий рейтинг:	15+5А	Тип разъема:	Быстрый разъем
Материал:	Нейлон	Рейтинг огнестойкости:	УЛ94-В0
Выделить:	водонепроницаемые разъемы питания M19 , золотые низковольтные разъемы , Коннекторы сигналов 3+4 пин

Разъем-розетка M19 300 В для использования вне помещений 3 + 4-контактный разъем питания и сигнала

Обзор продукта

На открытом воздухе водоустойчивый провод соединителя Пин ИП67 соединителя М19 3+4 водоустойчивый для восхождения на борт

Краткое описание

Основные параметры:Имеет круглый размер M19 с отдельной конструкцией 3 + 4 контакта, 3 контакта для передачи энергии низкого напряжения и 4 контакта для передачи сигнала. Он соответствует стандарту низкого напряжения 300 В, адаптируется к различному низковольтному оборудованию, реализует независимую передачу мощности и сигнала без взаимных помех и сочетает в себе практичность и безопасность.
Функции безопасности при низком напряжении:Строго соответствует стандарту низковольтного проектирования 300 В, обладает отличными изоляционными характеристиками, эффективно предотвращает угрозы безопасности, такие как короткие замыкания и утечки в низковольтных цепях. Он подходит для различного низковольтного оборудования со строгими требованиями к напряжению, обеспечивая безопасную эксплуатацию оборудования и личную безопасность операторов.
Основные преимущества позолоты:Контакты изготовлены из высококачественной латунной подложки с прецизионным позолотой на поверхности. Слой позолоты является однородным и плотным, что не только снижает сопротивление контакта, уменьшает потери мощности и помехи сигнала, но также повышает стойкость к окислению и коррозии, адаптируясь к суровым условиям, таким как влажность и сильная пыль, и продлевая срок службы разъема.
ВодонепроницаемыйИмеет полностью герметичную водонепроницаемую конструкцию с высокоэластичным водонепроницаемым уплотнительным кольцом, обеспечивающим уровень защиты IP67. Он может эффективно блокировать проникновение водяного пара, пыли, масляных пятен и других примесей, адаптируясь к суровым условиям, например, на открытом воздухе и в сырых мастерских, обеспечивая стабильную и бесперебойную передачу низковольтной энергии и сигналов.
Структура и установка:Круглая конструкция M19, компактный размер, подходит для различных сценариев установки, поддерживает гибкое соединение провод-провод и провод-плата. Он прост в установке и точно позиционируется, имеет прочную проводку, которую нелегко отсоединить, что позволяет быстро завершить сборку и повысить эффективность производства и обслуживания.
Область применения:Широко используется в низковольтном промышленном контрольном оборудовании, небольшом наружном освещении, домашнем интеллектуальном оборудовании, вспомогательном медицинском оборудовании, оборудовании для проверки безопасности, небольшом новом энергетическом оборудовании и других областях, особенно подходит для сценариев с низким напряжением 300 В, в которых необходимо одновременно обеспечить электропитание и передачу сигнала и предъявлять требования к водонепроницаемости.

Основные характеристики

Система быстрого разблокирования Push Lock
Многоядерные варианты: 2-контактный, 3-контактный, 4-контактный, 5-контактный для питания.
3+2-контактный, 3+3-контактный, 3+4-контактный, 3+5-контактный, 3+9-контактный и 2+20-контактный для комбинированного сигнала питания
Доступны 6-контактный, 7-контактный, 8-контактный, 9-контактный, 10-контактный, 11-контактный, 12-контактный, 14-контактный, 16-контактный и 18-контактный разъемы.
Версия для сборки на месте: варианты «провод к проводу» и «провод к плате»
Номинальный ток 20 А для длительной работы
Поддерживается услуга сборки кабеля
OEM/ODM приветствуется

Технические характеристики

Электрические параметры
Количество полюсов	3+4контактный
Текущий рейтинг	20А макс.
Номинальное напряжение	300 В переменного тока макс.
Долговечность Напряжение	1500 В переменного тока @ 60 с.
Технические параметры
Контактное сопротивление	10 мОм макс.
Изоляционная структура	500 МОм при 500 В постоянного тока
Рабочая температура	-40°С ~ +105°С
IP-класс	IP67 (1м/30мин) при соединении
Материал пресс-формы	ПА66
Материал контактов/терминалов	Позолоченная латунь
Материал уплотнения	Силикон

Области применения

Света роста
Приложение для связи
Машины для кодирования продукции
Кодирование товаров в запасах
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электроэнергетическое оборудование
Лабораторное судебно-медицинское и патологоанатомическое оборудование
Оборудование связи
Тяжелая техника

Параметры работы

Номинальное напряжение	600 В переменного тока макс.
Текущий рейтинг	20А макс.
Минимальный диаметр провода	3,0 мм ~ 6,0 мм
Максимальный диаметр провода	8,0 мм ~ 10,0 мм
Макс. Площадь поперечного сечения кабеля	0,5 мм² ~ 2,5 мм²

Эскиз дизайна

Часто задаваемые вопросы

Вопрос: вы фабрика или торговая компания?

О: мы фабрика. Расположен в промышленном парке Улинккон, район Баоань, Шэньчжэнь, Китай.

Вопрос: Кто несет ответственность за таможенное оформление? Предоставляете ли вы необходимые документы?

О: Мы предоставим полные документы для таможенного оформления (коммерческий счет, упаковочный лист, коносамент, отчеты о сертификации). Сборы и пошлины за таможенное оформление несет покупатель (условия EXW/FOB). При необходимости мы можем помочь с подготовкой документов.

В: Как мне разместить заказ? Каков процесс?

О: Процесс заказа прост: 1) Подтвердите детали продукта и получите счет-проформу (PI); 2) Внести первоначальный взнос по договоренности; 3) Мы запускаем производство и информируем вас о ходе работ; 4) Оплатите остаток перед отправкой; 5) Организуйте доставку и предоставьте информацию для отслеживания.
