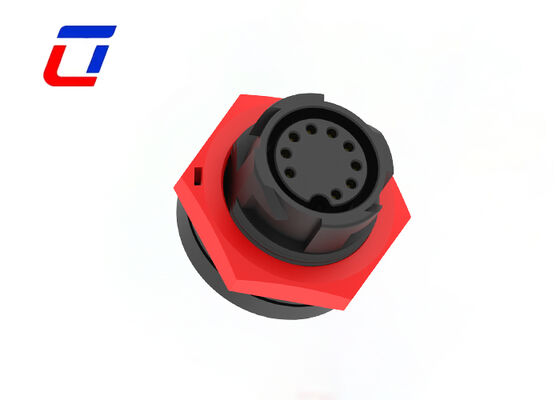

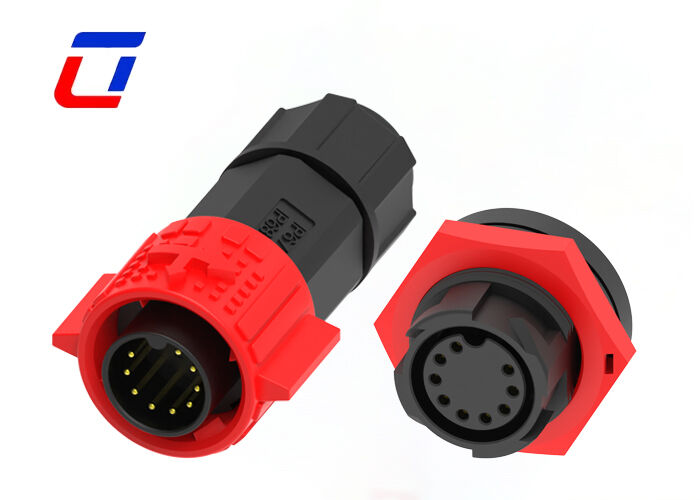

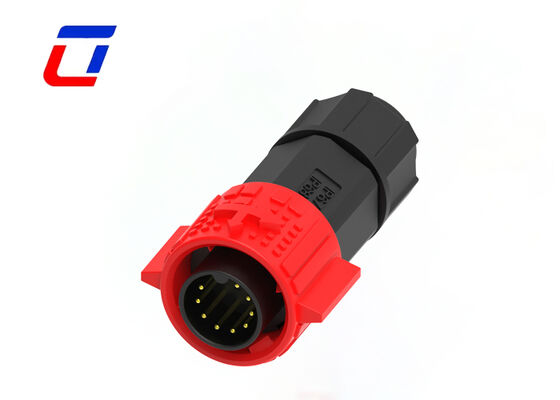

Золотопокрытый IP67 водонепроницаемый 9-принтовый соединитель данных M19 Виды соединителей от провода до панели

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	T/T, D/P, L/C, D/A, Western Union
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

ПРИКОЛОТЬ:	9-контактный	Материал:	ПА66
Уровень защиты:	IP67	контактный материал:	Латунь Позолоченная
Температура:	-40~105°C	Поля индустрии:	Коммуникационное оборудование,Безопасность и наблюдение
Выделить:	Покрытый золотом водонепроницаемый IP67 соединитель данных , Разъем провод-плата M19 , 9-прикольный водонепроницаемый разъем данных

Разъем M19, 9-контактный, штыревой, для кабеля - Промышленный водонепроницаемый авиационный разъем

9-контактный разъем данных M19, водонепроницаемый разъем IP67

Основные характеристики

Система быстрого отсоединения с фиксацией для легкого подключения
Многожильные варианты: 2 контакта, 3 контакта, 4 контакта, 5 контактов для силовых применений
Комбинированные варианты питания и сигналов: 3+2 контакта, 3+3 контакта, 3+4 контакта, 3+5 контактов, 3+9 контактов и 2+20 контактов
Сигнальные варианты: 6 контактов, 7 контактов, 8 контактов, 9 контактов, 10 контактов, 11 контактов, 12 контактов, 14 контактов, 16 контактов и 18 контактов
Версия для сборки на месте с вариантами «провод-провод» и «провод-плата»
Номинальный ток 5А для непрерывной работы
Поддерживается услуга сборки кабелей с доступными индивидуальными опциями
Приветствуются услуги OEM/ODM

Отрасли применения

Светильники для выращивания растений
Коммуникационное оборудование
Машины для кодирования продукции
Системы кодирования инвентарной продукции
Струйные системы
Солнечные системы
Промышленное струйное оборудование
Электрооборудование
Лабораторное оборудование для криминалистики и патологии
Тяжелая техника

Обзор продукта

Позиционирование продукта: Разъем M19 размером на 9 контактов, разработанный специально для передачи данных между проводом и платой, с акцентом на технологию позолоты и водонепроницаемость IP67. Он ориентирован на стабильность передачи данных и адаптивность к окружающей среде, в отличие от обычных силовых разъемов, и подходит для точных сценариев стыковки «провод-плата».
Водонепроницаемость и пыленепроницаемость: Строго соответствует уровню защиты IP67, имеет герметичную конструкцию с специальным водонепроницаемым уплотнительным кольцом, которое может эффективно изолировать пыль, водяной пар, масляные пятна и другие примеси. Даже под открытым дождем, во влажной среде или в условиях промышленной пыли он может обеспечить непрерывную передачу данных.
Преимущества технологии позолоты: Контакты изготовлены из латунной подложки высокой чистоты с равномерным позолоченным слоем на поверхности, имеющим стандартную толщину и прочное сцепление. Это не только значительно снижает контактное сопротивление и затухание сигнала, но и повышает устойчивость к окислению и износу, предотвращает плохой контакт при длительном использовании и продлевает срок службы разъема.
Конструкция и установка: Использует круговую структуру M19, подходит для режима подключения «провод-плата», прост в установке и точен в позиционировании, может соответствовать различным спецификациям проводов и печатных плат, с гибким режимом проводки, учитывая эффективность сборки и стабильность соединения, и может быть непосредственно встроен в зарезервированный интерфейс панели оборудования или печатной платы.
Характеристики материала: Корпус изготовлен из высокопрочного конструкционного пластика, который обладает характеристиками устойчивости к высоким и низким температурам, ударопрочности и химической коррозии, подходит для широкого диапазона рабочих температур от -40°C до 105°C, нелегко деформируется или трескается из-за изменений окружающей среды, и подходит для промышленных, наружных и других сложных сценариев.
Область применения: Широко используется в умном доме, промышленном управлении, наружном оборудовании для мониторинга, автомобильной электронике, коммуникационном оборудовании, измерительных приборах и других областях, особенно подходит для сценариев, требующих передачи данных «провод-плата» и имеющих высокие требования к водонепроницаемости и пыленепроницаемости, обеспечивая эффективную и стабильную передачу данных.

Электрические параметры

Количество полюсов	9 контактов
Номинальный ток	Макс. 5А
Номинальное напряжение	Макс. 60В переменного тока
Испытательное напряжение	500В переменного тока при 60 сек.

Технические параметры

Контактное сопротивление	Макс. 10 мОм
Изоляционная структура	500 МОм при 500В постоянного тока
Рабочая температура	-40°C ~ +105°C
Класс IP	IP67 (1м / 30мин) при сопряжении
Материал корпуса	PA66
Материал контакта/клеммы	Позолоченная латунь
Материал уплотнения	Силикон

Рабочие параметры

Номинальное напряжение	Макс. 300В переменного тока
Номинальный ток	Макс. 5А
Мин. наружный диаметр провода	3,0 мм ~ 6,0 мм
Макс. наружный диаметр провода	8,0 мм ~ 10,0 мм
Макс. площадь поперечного сечения кабеля	0,5 мм² ~ 2,5 мм²

Эскиз конструкции

Часто задаваемые вопросы

В: Вы фабрика или торговая компания?

О: Мы фабрика, расположенная в промышленном парке Ulinkcon, район Баоань, Шэньчжэнь, Китай.

В: Могу ли я получить индивидуальную этикетку?

О: Да, конечно, вы можете создать свою собственную частную этикетку и упаковку, если вам нужен дизайн упаковки, у нас также есть профессиональный дизайнер, который будет вам служить.

В: Как я могу получить образцы?

О: Мы рады предоставить образцы с оплатой фрахта клиентом. Пожалуйста, укажите номер вашего курьерского счета и подробный адрес для немедленной отправки образцов.

В: Сертифицирована ли ваша продукция? Какие сертификаты у вас есть?

О: Вся наша продукция сертифицирована по стандартам RoHS, CE и другим международным стандартам. Конкретные сертификаты (например, FCC, UL) могут быть предоставлены по запросу в зависимости от вашего целевого рынка.
