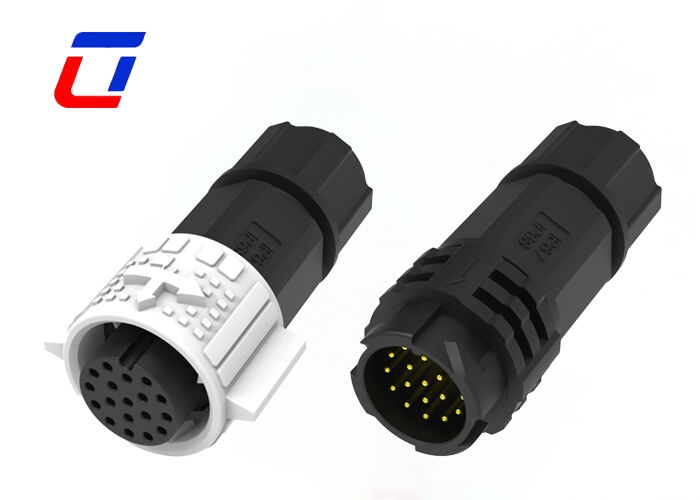

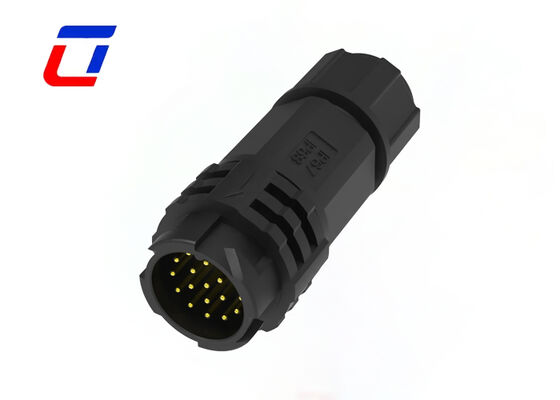

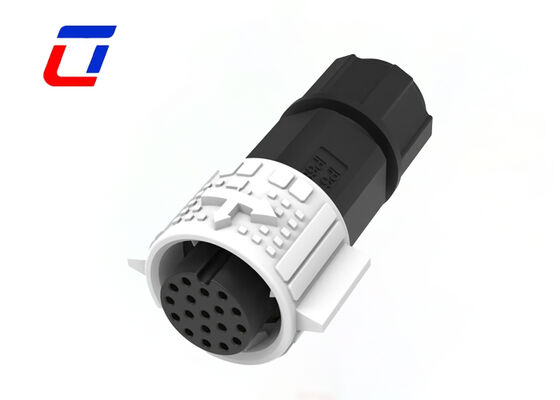

Name: Разъем данных M19 18-контактный с быстроразъемным соединением, водонепроницаемый IP67, 300 Вольт
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция водонепроницаемый разъем ip67

Разъем данных M19 18-контактный с быстроразъемным соединением, водонепроницаемый IP67, 300 Вольт

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	T/T, D/P, L/C, D/A, Western Union, Moneygram
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Номинальное напряжение:

300В

Рейтинг огнестойкости:

УЛ94-В0

Тип разъема:

мужская разъем-розетка

Материал:

Нейлон

Выделить:

Водонепроницаемый кабельный разъем M19

18-контактный быстроразъемный разъем

разъем IP67 на 300 В

Соединители проводов низкого напряжения Пин М19 ПА66 18 водоустойчивые

M19 18-контактный круглый разъем для наружной сигнализации

Обзор продукта

Модель продукта и основная информация: Модель Quick Lock 300V Signal M19, пластиковый круглый разъем с 18 контактами, специально разработанный для водонепроницаемого применения на открытом воздухе. Он объединяет передачу сигнала и водонепроницаемую защиту, подходящую для различных суровых электрических условий на открытом воздухе.
Основные электрические параметры: Номинальное напряжение 300 В, номинальный ток 5 А, что обеспечивает стабильную передачу сигнала и мощности в наружных низковольтных электрических системах. Контактное сопротивление составляет менее 10 мОм, сопротивление изоляции составляет более 500 мОм, что эффективно предотвращает помехи сигнала и риски утечки.
Водонепроницаемость и защита окружающей среды: достигает водонепроницаемости IP67, способен эффективно блокировать дождь, снег, пыль и влагу, обеспечивая стабильную работу даже в суровых условиях окружающей среды, таких как дождь, влажность и пыль. Он устойчив к ультрафиолетовому излучению, коррозии и огнестойкости (UL94-V0) и пригоден для длительного использования на открытом воздухе без ухудшения характеристик.
Структурные и материальные преимущества: Имеет круглую структуру M19, изготовленную из высокопроизводительного конструкционного пластика (нейлон PA66), который является легким, высокопрочным, износостойким и ударопрочным. 18 точно совмещенных контактов обеспечивают соединение высокой плотности, обеспечивая одновременную передачу нескольких цепей питания и сигналов в компактном форм-факторе.
Конструкция с быстрой фиксацией: Оснащен механизмом быстрого запирания в один щелчок, обеспечивающим быстрое соединение и отсоединение без использования инструментов. Простое действие «нажми и щелкни» надежно фиксирует разъемы «папа» и «мама», предотвращая случайное отсоединение, вызванное ветром, вибрацией или вмешательством человека, а также сокращая время установки до 50% по сравнению с традиционными резьбовыми разъемами.
Контакт & Завершение: Контактные контакты изготовлены из позолоченного медного сплава, что минимизирует контактное сопротивление, предотвращает окисление и обеспечивает отличную проводимость даже в условиях высокой влажности на открытом воздухе. Поддерживает дополнительные методы обжима или пайки, подходящие для различных требований к проводке.
Диапазон рабочих температур: стабильно работает в диапазоне температур от -40 ℃ до +105 ℃, адаптируясь к экстремальным погодным условиям, таким как сильный холод и высокая температура, с высокой адаптируемостью к окружающей среде.
Сценарии применения: Широко используется в наружном электронном оборудовании, включая светодиодное освещение, системы солнечной энергии, оборудование промышленной автоматизации, устройства наружной связи, сценическое оборудование, морскую электронику и камеры наружного наблюдения, обеспечивая надежную поддержку сигнала и подключения питания.
Сертификация и долговечность: сертифицирован CE, ROHS, TUV, UL, соответствует международным стандартам безопасности и охраны окружающей среды. Имеет срок службы 5-10 лет, долговечность сопряжения не менее 3000 циклов, что обеспечивает длительную надежную эксплуатацию.

Ключевые особенности

Корпус из инженерного пластика PA66 обладает превосходной прочностью и устойчивостью к атмосферным воздействиям.
Круглая конструкция M19 для точной стыковки и устойчивости к вибрации.
Система быстрого разъединения Push-Lock для легкого подключения
Доступны несколько конфигураций контактов: варианты с 2 по 18 контактов.
Варианты комбинации питания и сигнала: 3+2 контакта, 3+3 контакта, 3+4 контакта, 3+5 контакта, 3+9 контакта, 2+20 контакта
Версии для сборки на месте: варианты «провод-провод» и «провод-плата»
Номинальный ток 20 А для непрерывной работы
Доступны услуги по монтажу кабеля
Поддерживается настройка OEM/ODM

Характеристики материала

Материал корпуса:Высококачественный инженерный пластик PA66 с превосходной механической прочностью, ударопрочностью и устойчивостью к деформации. Устойчив к высоким/низким температурам, УФ-старению и коррозии, что обеспечивает стабильную долгосрочную работу в сложных внешних условиях.

Электрические параметры

Параметр	Спецификация
Количество полюсов	18-контактный
Текущий рейтинг	5А максимум
Номинальное напряжение	Максимум 300 В переменного тока
Долговечность Напряжение	1500 В переменного тока @ 60 секунд

Технические параметры

Параметр	Спецификация
Контактное сопротивление	10 мОм максимум
Изоляционная структура	500 МОм при 500 В постоянного тока
Рабочая температура	от -40°С до +105°С
IP-класс	IP67 (1м/30мин) при соединении
Материал пресс-формы	ПА66
Материал контактов/терминалов	Позолоченная латунь
Материал уплотнения	Силикон

Параметры работы

Параметр	Спецификация
Номинальное напряжение	Максимум 300 В переменного тока
Текущий рейтинг	5А максимум
Минимальный диаметр провода	3,0–6,0 мм
Максимальный диаметр провода	8,0 мм - 10,0 мм
Максимальная площадь поперечного сечения кабеля	0,5 мм² - 2,5 мм²
