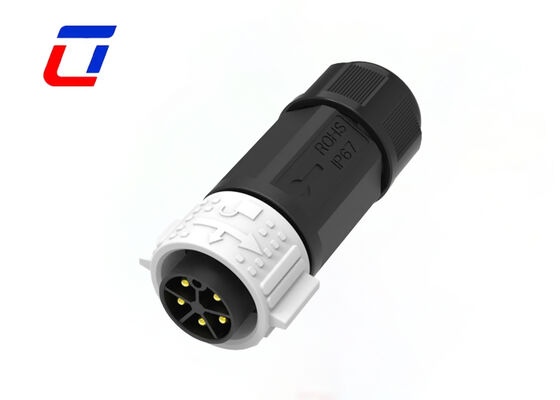

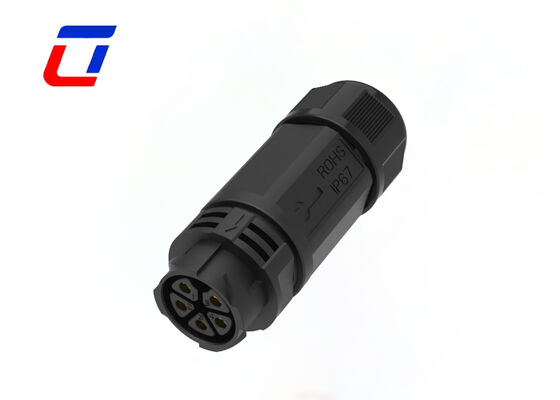

Name: На открытом воздухе разъем-розетка 20А нажима разъема Пин М25 5 водоустойчивый для силы
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Price: Подлежит обсуждению USD
Availability: InStock

Главная страница Продукция Водоустойчивый разъем питания

На открытом воздухе разъем-розетка 20А нажима разъема Пин М25 5 водоустойчивый для силы

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs
Номер модели:	M25

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Высококачественная экспортная коробка
Время доставки:	3~6рабочих дней
Условия оплаты:	T/T, D/A, D/P, L/C.
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	5-контактный	Рейтинг водонепроницаемости:	IP67
Температурный диапазон:	-40℃~+105℃	Приложение:	Солнечная панель
Цвет:	Красный/Черный/Зеленый	Уплотнительный материал:	Водонепроницаемое уплотнительное кольцо
Выделить:	5-контактный водонепроницаемый разъем питания , наружный водонепроницаемый разъем M25 , водонепроницаемый разъем-розетка 20А

Водонепроницаемые электрические разъемы M25 с 5 контактами на 50 А, материал PA66

Обзор продукта

Основные характеристики для наружного применения: Круглый уличный разъем питания M25 с 5 равномерно расположенными контактами, номинальный ток 20 А, специально разработанный для питания уличного оборудования средней мощности. Контакты имеют прецизионное позиционирование методом литья под давлением, обеспечивая плавное соединение без заеданий, что соответствует потребностям стабильного электропитания уличного оборудования. Разъем не имеет резьбовой конструкции и использует конструкцию с нажимным соединением, что удобно в эксплуатации и подходит для сценариев быстрого монтажа на улице.

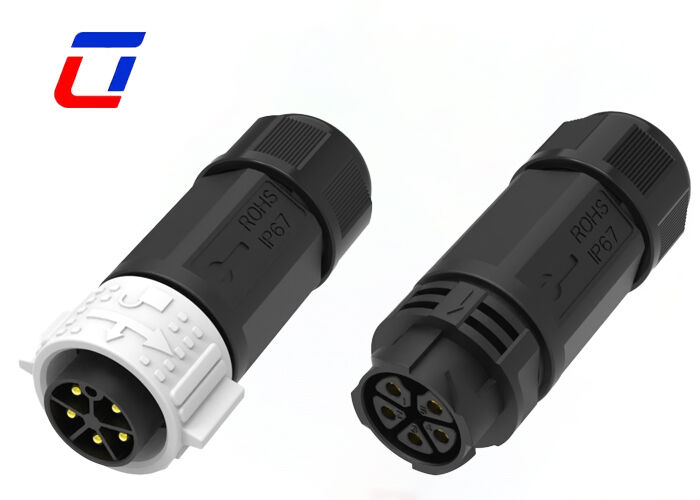

Конструкция с нажимным соединением «папа-мама»: Используется удобная конструкция с нажимным соединением «папа-мама», не требующая инструментов. Соединение осуществляется легким нажатием после совмещения разъемов, с плотным зажимом и четкой обратной связью, без необходимости дополнительных шагов блокировки. Разъединение производится легким потягиванием при разблокировке, что значительно повышает эффективность монтажа и обслуживания на улице, подходит для сценариев работы на высоте, в ограниченном пространстве и других неудобных условиях.
Гарантия водонепроницаемого уплотнения уличного исполнения: Достигает уровня водонепроницаемости и пыленепроницаемости IP67, конструкция уплотнения оптимизирована для сложных уличных условий. Интерфейс оснащен атмосферостойкой силиконовой прокладкой, а корпус цельногерметизирован и сформирован, что позволяет эффективно изолировать дождевую воду, росу, пыль, песок и влагу с улицы, предотвращать окисление внутренних контактов и короткое замыкание, обеспечивать стабильную передачу мощности 20 А и адаптироваться ко всем уличным сценариям, таким как открытый воздух и влажность.
Стабильная передача мощности 20 А: Оптимизированная конструкция проводящей цепи, контакты из латуни высокой чистоты с луженым покрытием, сопротивление контакта ≤10 мОм, низкие потери проводимости, может стабильно выдерживать передачу средней мощности 20 А, без нагрева или оплавления при длительном питании. Изоляционный слой изготовлен из огнестойкого и термостойкого материала, с напряжением до 500 В, что эффективно предотвращает скрытые опасности утечки тока и короткого замыкания.
Уличный атмосферостойкий и долговечный материал: Корпус изготовлен из прочного специального инженерного пластика для наружного применения, устойчивого к УФ-излучению, старению, ударам и кислотно-щелочным средам, который может выдерживать широкий температурный диапазон от -40℃ до 105℃ на улице и не боится экстремальных погодных условий, таких как воздействие солнца, сильный дождь и сильный холод. Он не подвержен старению и растрескиванию при длительном использовании на улице, срок службы более 8 лет, что соответствует потребностям длительного использования на улице.
Широкая адаптивность к уличным сценариям: Ориентирован на подключение уличного оборудования средней мощности, широко используется в уличном освещении, небольших уличных зарядных станциях, садовом механическом оборудовании, уличном оборудовании для мониторинга, уличных мелких электроприборах и других сценариях. Он может обеспечить надежное соединение между кабелями и оборудованием, а также между кабелями и кабелями, адаптируясь к потребностям в проводке различных уличных проектов.
Удобная установка и защита от неправильного подключения: Контакты имеют конструкцию, предотвращающую неправильное подключение, эффективно избегая обратного и неправильного подключения, предотвращая повреждение оборудования или аномальную передачу мощности, вызванную неправильным подключением контактов; поддержка обжимного соединения, подходит для стандартных уличных кабелей питания, не требует сварки при установке, прост в эксплуатации для новичков и подходит для уличных пакетных установок.

Основные характеристики

Система быстрого отсоединения с фиксацией нажатием
Многожильные варианты: доступны 2 контакта, 3 контакта, 4 контакта, 5 контактов, 3+2 контакта, 3+3 контакта, 3+9 контактов, 3+13 контактов, 5+2 контакта и 2+20 контактов
Версия для сборки на месте: варианты подключения «провод-провод» и «провод-плата»
Водонепроницаемый разъем с высоким номинальным током, хороший выбор до 50 А для длительной работы
Поддерживается услуга сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуется

Технические характеристики

Электрические параметры

Количество полюсов	5-контактный водонепроницаемый разъем
Номинальный ток	Макс. 20 А
Номинальное напряжение	Макс. 600 В переменного тока
Испытательное напряжение	1500 В переменного тока при 60 с

Технические параметры

Сопротивление контакта	Макс. 10 мОм
Изоляционная структура	500 МОм при 500 В постоянного тока
Рабочая температура	-40°C ~ +105°C
Класс IP	IP67 (1м / 30мин)
Материал корпуса	PA66
Материал контакта/клеммы	Позолоченная латунь
Материал уплотнения	Силикон

Рабочие параметры

Номинальное напряжение	Макс. 600 В переменного тока
Номинальный ток	Макс. 20 А
Мин. наружный диаметр провода	6,5 мм ~ 10 мм
Макс. наружный диаметр провода	10,5 мм ~ 18 мм
Макс. площадь поперечного сечения кабеля	0,5 мм² ~ 6,0 мм²

Отрасли применения

Применение в связи
Машины для кодирования продукции
Кодирование инвентарной продукции
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электрооборудование
Лабораторное оборудование для криминалистики и патологии
Коммуникационное оборудование
Тяжелая техника

Производственные размеры

Больше технических деталей

Часто задаваемые вопросы

Что такое номинальное напряжение?

Номинальное напряжение, также известное как рабочее напряжение, в основном зависит от используемого изоляционного материала разъема и расстояния между контактами. Некоторые компоненты или устройства могут не выполнять свои функции при работе ниже своего номинального напряжения.

Есть ли скидка на большие заказы?

Да, мы предлагаем многоуровневые скидки на оптовые заказы. Чем больше вы заказываете, тем более конкурентоспособной будет цена. Пожалуйста, сообщите нам ожидаемое количество для индивидуального предложения.

Как выбрать подходящий разъем?

Вам нужно выполнить следующие шаги:

Подтвердите номинальный ток и количество контактов
Подтвердите, требуется ли предварительная кабельная сборка
Подтвердите калибр кабеля
Подтвердите длину и материал кабеля
