Name: Разъемы M25 3+9 круглые многоконтактные быстроразъемные для соединения проводов с платой, водонепроницаемые
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Главная страница Продукция Водоустойчивое гнездо штепсельной вилки

Разъемы M25 3+9 круглые многоконтактные быстроразъемные для соединения проводов с платой, водонепроницаемые

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs
Номер модели:	M25

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	3+9 ПИН	Рейтинг водонепроницаемости:	IP67
Диапазон температур:	-40℃~+105℃	Материал:	Нейлон
Режим подключения:	Нажмите на замок Провод к плате	Электрические функции:	Питание+Передача сигнала

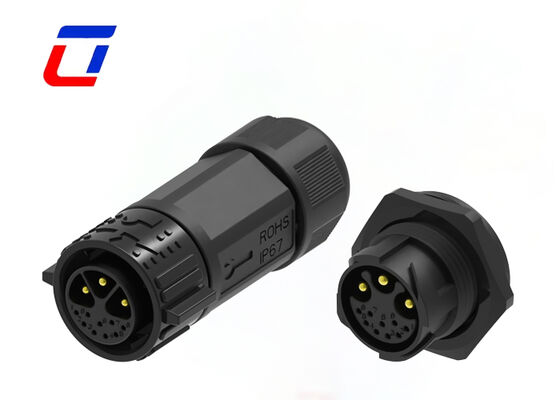

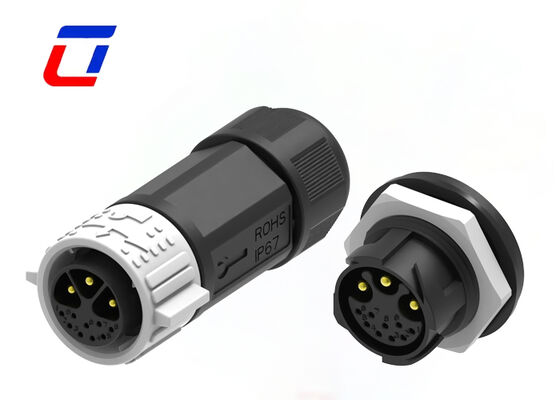

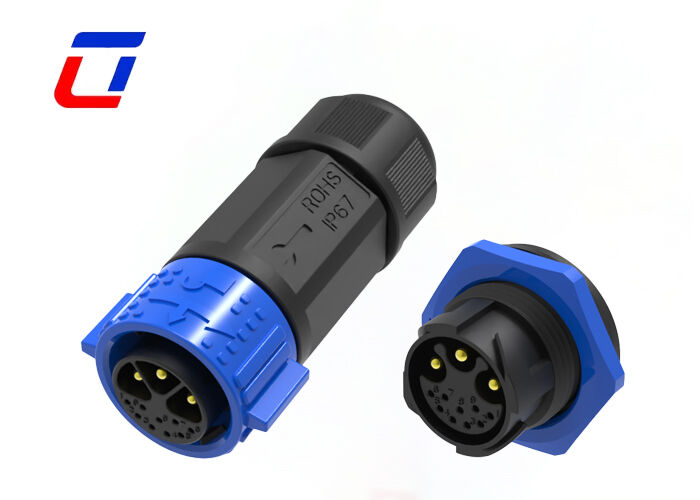

Круговые многоконтактные разъемы M25 3+9 с быстроразъемным соединением провод-плата, водонепроницаемые

Обзор продукта

Типы многоконтактных разъемов M25 3+9 контактов, 30A, 300V, уличные водонепроницаемые разъемы

Основные характеристики

Система быстрого разъема с фиксацией нажатием
Варианты многожильных кабелей: 2 контакта, 3 контакта, 4 контакта, 5 контактов, 3+2 контакта, 3+3 контакта, 3+9 контактов, 3+13 контактов и 2+20 контактов
Версия для сборки на месте: варианты провод-провод и провод-плата
Номинальный ток 20А для длительной работы
Поддерживается услуга сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуются

Отрасли применения

Применение в связи
Машины для кодирования продукции
Кодирование складской продукции
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электрооборудование
Лабораторное криминалистическое и патологоанатомическое оборудование
Коммуникационное оборудование
Тяжелая техника

Ключевые особенности

Функциональное разделение 3+9 контактов: 3 контакта обеспечивают основное питание, 9 контактов поддерживают многоканальную передачу сигналов, заменяя традиционные разъемы, сокращая количество интерфейсов на 75% и исключая ошибки при подключении до 0.
Быстроразъемная конструкция с защитой от ошибок: Паз для защиты от ошибок предотвращает повреждение контактов, эластичная защелка фиксируется за 1 секунду без инструментов, что позволяет одному человеку выполнять установку на открытом воздухе и обеспечивает более безопасное строительство.
Среднемощная нагрузка 30А/300В: Подходит для уличного среднемощного оборудования, на 100% выше несущая способность по сравнению с разъемами с малым током.
Защита от атмосферных воздействий IP67: Тройное уплотнение + атмосферостойкий корпус устойчивы к суровым условиям эксплуатации, подходят для длительного использования на открытом воздухе, например, в фотовольтаике и системах безопасности.
Низкие потери и защита от помех: Позолоченные контакты из бескислородной меди снижают потери; 9 сигнальных контактов с независимым экранированием подходят для удаленного сбора данных IoT.

Технические характеристики

Характеристики типа продукта	Система разъемов: Кабель-плата Герметичность: Да Разъем и контакты подключаются к: Провод и кабель Тип кругового разъема: Вилка, Розетка Тип корпуса: Пластиковый корпус Тип продукта: Комплект разъемов
Характеристики конфигурации	Количество позиций: 3+9 Количество сигнальных позиций: 9 Контакты предварительно установлены: Да
Электрические характеристики	Рабочее напряжение (перем. ток): Макс. 600В. Рабочее напряжение (пост. ток): Макс. 600В.
Характеристики корпуса	Материал корпуса: PA66 Тип изоляционного материала кругового разъема: Термопласт с низким уровнем пожарной опасности Герметичность: Да Тип ввода: Боковой Тип защиты окружающей среды: Эластомерное уплотнение, Герметичное уплотнение Материал уплотнительного кольца: Эластомерное уплотнение, Герметичное уплотнение Защита окружающей среды: Да
Характеристики контактов	Номинальный ток контакта (макс.) (А): Макс. 15А. Тип контакта кругового разъема: Штырь-гнездо
Механическое крепление	Тип крепления разъема: Крепление на кабеле (свободно висящее) Тип выравнивания при соединении: С ключом Фиксация при соединении: С фиксацией
Размеры	Размер провода (AWG): 20AWG, 18AWG, 16AWG, 14AWG
Условия эксплуатации	Диапазон рабочих температур (°C): -40 ~105°C Уровень водонепроницаемости IP: IP67 Уровень пыленепроницаемости IP: 6
Отраслевые стандарты	Рейтинг воспламеняемости UL: UL 94V-0

Производственные размеры

Дополнительные технические сведения

Часто задаваемые вопросы

В1: Каково номинальное напряжение?

О1: Номинальное напряжение, также известное как рабочее напряжение, в основном зависит от используемого изоляционного материала разъема, расстояния между контактами. Некоторые компоненты или устройства при напряжении ниже номинального могут не выполнять свои функции в полной мере.

В2: Что делать, если возникнут проблемы с качеством полученных товаров?

О2: Пожалуйста, предоставьте фотографии/видео дефектных продуктов в течение 7 дней с момента получения. Мы проверим проблему и предложим решения, такие как бесплатная замена, ремонт или частичный возврат средств в зависимости от ситуации.

В3: Сколько материалов вы можете предоставить?

О3: Существуют различные материалы для разъемов и кабелей. Обычно мы используем ПВХ/нейлон для производства разъемов, а ПВХ/резина/силикон для кабелей. Конечно, мы также можем выбрать материал в соответствии с вашими требованиями.
