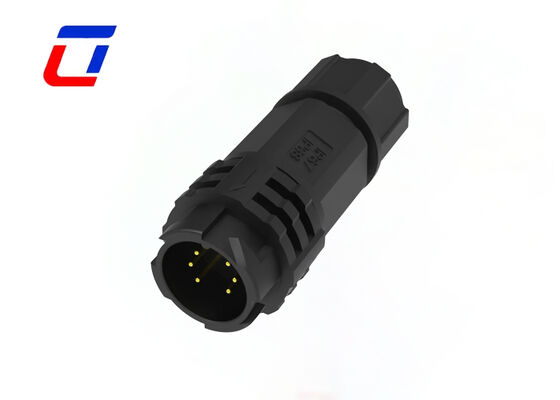

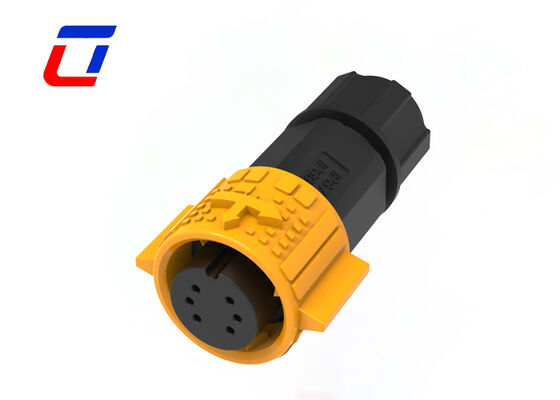

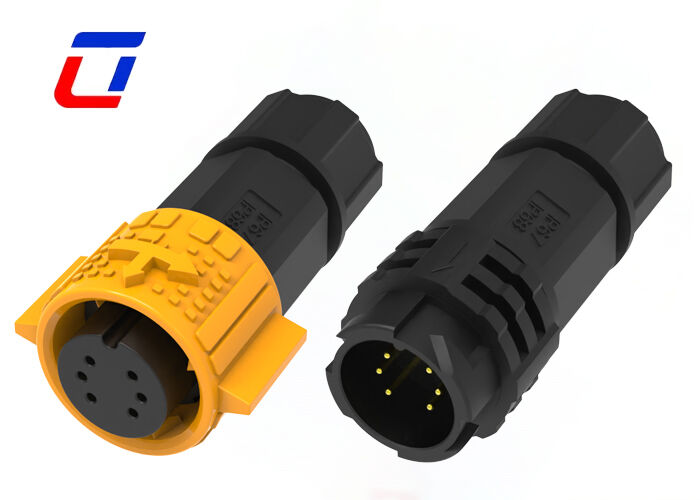

6-контактный разъем IP67 M19 пыле- и водонепроницаемый соединитель для проводов
Описание Промышленный водонепроницаемый круглый разъем
Номинальный ток 10А
Номинальный ток 10А, подходит для стабильного питания светодиодного и промышленного оборудования.
Стандартный круглый размер M19
Стандартный круглый дизайн M19, хорошая совместимость и простота установки для различных устройств.
Номинальное напряжение 300В
Номинальное напряжение 300В, безопасное и надежное для промышленных силовых и сигнальных цепей.
Конструкция быстрого разъема
Быстрая конструкция plug-and-play, простота эксплуатации и высокая эффективность установки.
Водонепроницаемость IP67
Водонепроницаемость и пыленепроницаемость IP67, идеально подходит для промышленного освещения и светодиодного освещения.
Основные характеристики
- Система быстрого отсоединения с фиксацией нажатием
- Многожильные варианты: 2 контакта, 3 контакта, 4 контакта, 5 контактов для питания
- 3+2, 3+3, 3+4, 3+5, 2+20 контактов - комбинация питания и сигнала
- 9 контактов, 10 контактов, 12 контактов, 14 контактов, 16 контактов, 18 контактов для сигнала
- Версия для сборки на месте: варианты подключения провод к проводу и провод к плате
- Водонепроницаемый разъем с высоким номинальным током, хороший выбор до 10А для длительной работы
- Поддерживается услуга сборки кабелей, добро пожаловать на заказ
- OEM/ODM приветствуются
| Электрические параметры |
| NКоличество полюсов |
6-контактный водонепроницаемый разъем |
| Номинальный ток |
Макс. 10А |
| Номинальное напряжение |
Макс. 300В переменного тока |
| Испытательное напряжение |
1000В переменного тока @ 60 сек. |
| Технические параметры |
| Сопротивление контакта |
Макс. 10 мОм |
| Структура изоляции |
500 МОм при 500В постоянного тока |
| Рабочая температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1м / 30мин) |
| Материал корпуса |
PA66 |
| Материал контакта/терминала |
Позолоченная латунь |
| Материал уплотнения |
Силикон |
Применяемые отрасли
- Применение в связи
- Машины для кодирования продукции
- Кодирование инвентарной продукции
- Струйные системы
- Солнечная система
- Промышленное струйное оборудование
- Электрооборудование
- Лабораторное судебно-медицинское и патологоанатомическое оборудование
- Коммуникационное оборудование
- Тяжелая техника
Размеры производства
Больше технических деталей
Часто задаваемые вопросы
В1: Что такое номинальное напряжение?
О1: Номинальное напряжение, также известное как рабочее напряжение, в основном зависит от используемого изоляционного материала разъема, расстояния между контактами. Некоторые компоненты или устройства при напряжении ниже номинального могут не выполнять свои функции в полной мере.
В2: Что такое номинальный ток?
О2: Номинальный ток, также известный как рабочий ток. При номинальном напряжении, как и в случае ниже номинального тока, воздушный штекер в целом может работать должным образом. При проектировании авиационных штекеров, посредством теплового расчета разъема, удовлетворяющего требованиям номинального тока, поскольку при контакте протекает ток, из-за сопротивления проводника и сопротивления контакта, контакт будет нагреваться. Когда тепло превышает определенный предел, штекер повредит изоляцию и приведет к образованию воздушного зазора на поверхности покрытия, которое размягчится, что приведет к отказу.
В3: Сколько материалов вы можете предоставить?
О3: Существуют различные материалы для разъема и кабеля, мы обычно используем ПВХ/нейлон для изготовления разъема, ПВХ/резина/силикон используются для кабеля. Конечно, мы также можем выбрать материал в соответствии с вашими требованиями.
