Разъем M19, 9-контактный, штыревой, промышленный водонепроницаемый IP67
9-контактный разъем данных M19, водонепроницаемый IP67
Основные характеристики
- Система быстрого отсоединения с нажимной фиксацией для легкого подключения
- Многожильные варианты: 2 контакта, 3 контакта, 4 контакта, 5 контактов для силовых применений
- Комбинированные варианты питания и сигнала: 3+2 контакта, 3+3 контакта, 3+4 контакта, 3+5 контактов, 3+9 контактов и 2+20 контактов
- Варианты сигнала: 6 контактов, 7 контактов, 8 контактов, 9 контактов, 10 контактов, 11 контактов, 12 контактов, 14 контактов, 16 контактов и 18 контактов
- Версия для сборки на месте с вариантами «провод-провод» и «провод-плата»
- Номинальный ток 5А для непрерывной работы
- Поддерживается услуга сборки кабелей с возможностью индивидуальной настройки
- Приветствуются услуги OEM/ODM
Отрасли применения
- Растениеводческие светильники
- Коммуникационное оборудование
- Машины для кодирования продукции
- Системы кодирования инвентарной продукции
- Струйные системы
- Солнечные системы
- Промышленное струйное оборудование
- Электрооборудование
- Лабораторное оборудование для криминалистики и патологии
- Тяжелая техника
Обзор продукта
Водонепроницаемость и пыленепроницаемость IP67
Защита по стандарту IP67, подходит для наружных и суровых промышленных условий, стабильная и безопасная.
Стандартная круглая конструкция M19
Стандартный круглый размер M19, хорошая совместимость, простота установки и замены.
9-контактный разъем данных
9-контактная конфигурация, предназначенная для стабильной передачи данных и сигналов в системах управления.
Механизм нажимной фиксации
Быстрое соединение с нажимной фиксацией, без инструментов, быстрое подключение и стабильное соединение.

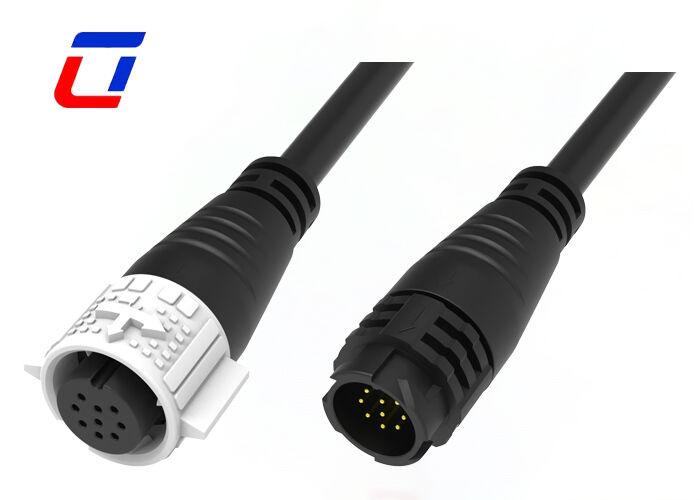

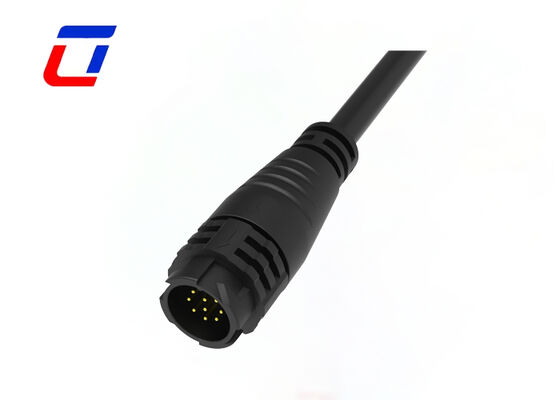

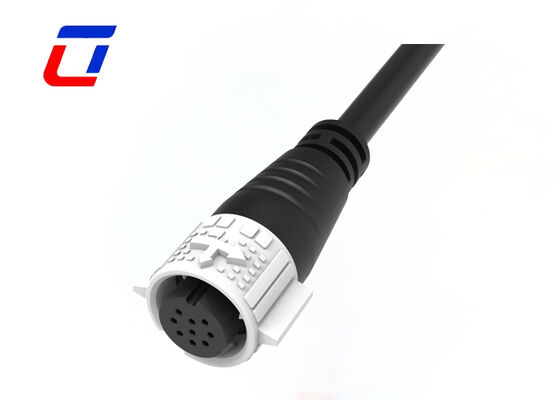

Кабельный тип «папа» и «мама»
Соединение «папа» и «мама» для подключения кабеля, удобное для проводки и обслуживания на месте.
Поддержка ODM
Профессиональный производитель поддерживает индивидуальную настройку ODM для удовлетворения различных требований проекта.
Электрические параметры
| Количество полюсов |
9 контактов |
| Номинальный ток |
Макс. 5А |
| Номинальное напряжение |
Макс. 60 В переменного тока |
| Испытательное напряжение |
500 В переменного тока / 60 с |
Технические параметры
| Сопротивление контакта |
Макс. 10 мОм |
| Структура изоляции |
500 МОм при 500 В постоянного тока |
| Рабочая температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1 м / 30 мин) при соединенном состоянии |
| Материал корпуса |
PA66 |
| Материал контакта/клеммы |
Латунь с золотым покрытием |
| Материал уплотнения |
Силикон |
Рабочие параметры
| Номинальное напряжение |
Макс. 300 В переменного тока |
| Номинальный ток |
Макс. 5А |
| Мин. наружный диаметр провода |
3,0 мм ~ 6,0 мм |
| Макс. наружный диаметр провода |
8,0 мм ~ 10,0 мм |
| Макс. площадь поперечного сечения кабеля |
0,5 мм² ~ 2,5 мм² |
Эскиз конструкции
Часто задаваемые вопросы
В: Вы фабрика или торговая компания?
О: Мы фабрика, расположенная в промышленном парке Ulinkcon, район Баоань, Шэньчжэнь, Китай.
В: Как отследить мою посылку?
О: Как только товар будет отправлен, мы вышлем вам номер отслеживания и ссылку на логистическую платформу. Вы можете отслеживать статус в реальном времени онлайн или связаться с нашей командой для получения обновлений.
В: Как я могу получить образцы?
О: Мы рады предоставить образцы, стоимость доставки оплачивается клиентом. Пожалуйста, укажите номер вашего курьерского счета и подробный адрес для немедленной отправки образцов.
В: Сертифицирована ли ваша продукция? Какие сертификаты у вас есть?
О: Вся наша продукция сертифицирована по стандартам RoHS, CE и другим международным стандартам. Конкретные сертификаты (например, FCC, UL) могут быть предоставлены по запросу в зависимости от вашего целевого рынка.
