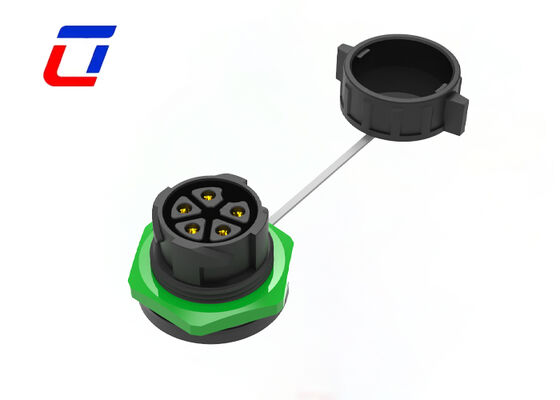

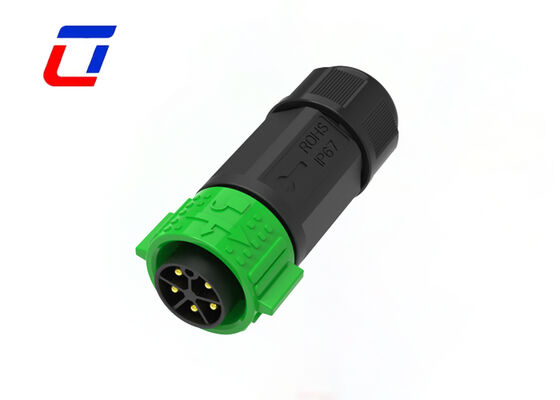

5-контактный промышленный водонепроницаемый разъем питания M25 на 300 В, штекер-розетка
Основные характеристики
- Система быстрого отсоединения с фиксацией
- Доступны варианты с несколькими сердечниками: 2 контакта, 3 контакта, 4 контакта, 5 контактов, 3+2 контакта, 3+3 контакта, 3+9 контактов, 3+13 контактов, 5+2 контакта и 2+20 контактов
- Версия для сборки на месте: варианты подключения провод-провод и провод-плата
- Водонепроницаемый разъем с высоким номинальным током, хороший выбор до 50 А для длительной работы
- Поддерживается услуга сборки кабелей, добро пожаловать на заказ
- OEM/ODM приветствуются
Быстрые детали 2-контактного водонепроницаемого разъема для панели
Высокая нагрузочная способность 50 А
Разработан для передачи высокой мощности с номинальным током до 50 А, обеспечивая стабильную и эффективную подачу питания для промышленного оборудования, силовых модулей и электроприборов с высокой нагрузкой.
Точная электрическая конфигурация на 5 контактов
Стандартная 5-контактная компоновка с оптимизированным расстоянием между контактами и структурой контакта, обеспечивающая низкое контактное сопротивление, стабильное выходное напряжение и надежную передачу сигналов или питания.
Водонепроницаемость и пыленепроницаемость по стандарту IP67
Полностью герметичная круглая конструкция эффективно блокирует пыль, влагу, дождь и масляные загрязнения. Подходит для длительного использования в наружных, влажных и суровых промышленных условиях.
Легкий корпус из высокопрочного пластика
Изготовлен из инженерного пластика с высокой механической прочностью, термостойкостью, коррозионной стойкостью и огнестойкими свойствами, при этом разъем остается легким и простым в установке.

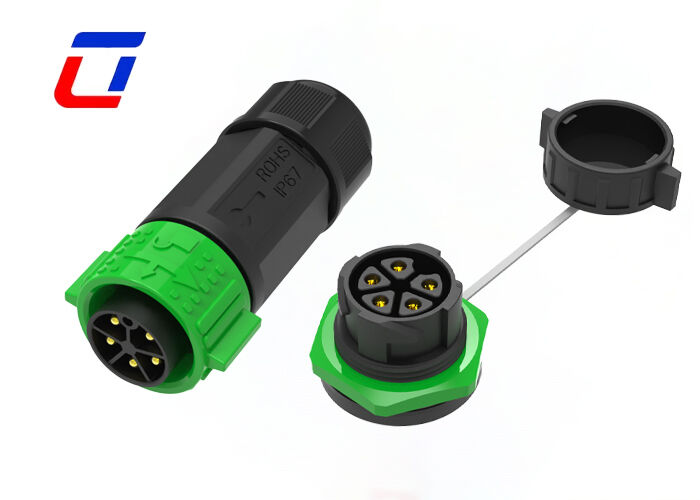

Система сопряжения штекера и розетки
Полный комплект штекерных и розеточных разъемов с точным выравниванием и плотным прилеганием, что снижает вероятность плохого контакта, ослабления или износа при длительном использовании.
Стандартный круглый интерфейс M25
Использует универсальный круглый размер M25 и спецификации монтажа, с высокой совместимостью для монтажа на панель, сборки кабелей и замены оборудования.
Ударопрочная конструкция с защитой от ослабления
Стабильная конструкция соединения улучшает характеристики защиты от вибрации и тряски, обеспечивая надежное соединение даже при механических вибрациях и движении на открытом воздухе.
| Электрические параметры |
| NКоличество полюсов |
5-контактный водонепроницаемый разъем |
| Номинальный ток |
Макс. 50 А |
| Номинальное напряжение |
Макс. 600 В переменного тока |
| Испытательное напряжение |
1500 В переменного тока при 60 с. |
Применяемые отрасли
- Связь
- кодировочные машины для продукции
- кодирование инвентарной продукции
- струйные системы
- Солнечная система
- промышленное струйное оборудование
- Электрооборудование
- Лабораторное судебно-медицинское и патологоанатомическое оборудование
- Коммуникационное оборудование
- Тяжелая техника
| Технические параметры |
| Сопротивление контакта |
Макс. 10 мОм |
| Изоляционная структура |
500 МОм при 500 В постоянного тока |
| Рабочая температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1м / 30мин) |
| Материал корпуса |
PA66 |
| Материал контакта/клеммы |
Латунь с золотым покрытием |
| Материал уплотнения |
Силикон |
| Рабочие параметры |
| Номинальное напряжение |
Макс. 600 В переменного тока |
| Номинальный ток |
Макс. 50 А |
| Мин. наружный диаметр провода |
6,5 мм ~ 10 мм |
| Макс. наружный диаметр провода |
10,5 мм ~ 18 мм |
| Макс. площадь поперечного сечения кабеля |
0,5 мм2 ~ 6,0 мм2 |
Размеры производства
Дополнительные технические сведения
FAQ
В1: Что такое номинальное напряжение?
О1: Номинальное напряжение, также известное как рабочее напряжение, которое в основном зависит от используемого изоляционного материала разъема, расстояния между контактами. Некоторые компоненты или устройства при напряжении ниже номинального могут не выполнять свои функции в полной мере.
В2:Есть ли скидка на заказы большого объема?
О2: Да, мы предлагаем многоуровневые скидки на оптовые заказы. Чем больше вы заказываете, тем более конкурентоспособной будет цена. Пожалуйста, сообщите нам предполагаемое количество для индивидуального предложения.
В3: Есть ли скидка на заказы большого объема?
О3: Да, мы предлагаем многоуровневые скидки на оптовые заказы. Чем больше вы заказываете, тем более конкурентоспособной будет цена. Пожалуйста, сообщите нам предполагаемое количество для индивидуального предложения.
