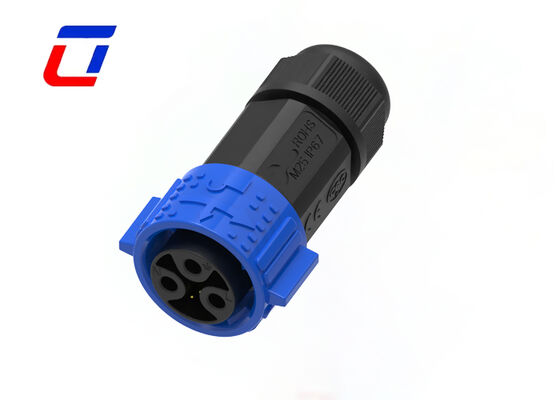

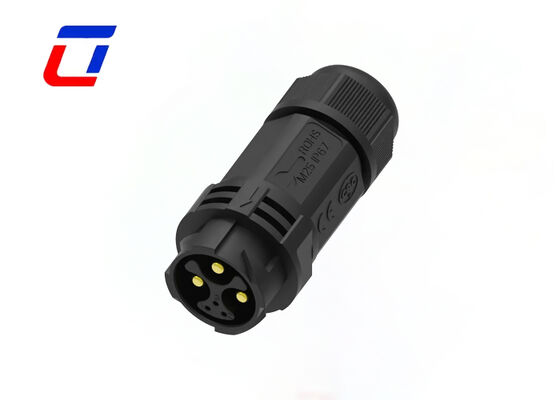

Name: Круглый водонепроницаемый разъем M25 IP67, 3+3 контакта, для данных и питания, быстроразъемный
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Главная страница Продукция Multi контактные разъемы делают водостойким

Круглый водонепроницаемый разъем M25 IP67, 3+3 контакта, для данных и питания, быстроразъемный

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV
Номер модели:	M25

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	3+3PIN	Рейтинг водонепроницаемости:	IP67
Текущий:	15А	Температурный диапазон:	-40℃~+105℃
Материал:	Нейлон	Тип:	провод для того чтобы связать проволокой соединитель
Механические функции:	Быстрое подключение/отключение
Выделить:	Водонепроницаемый разъем M25 , 3+3 контакта , Круглый быстроразъемный разъем IP67

Надежные водонепроницаемые разъемы M25 3+3 Pin из PA66, круглые разъемы IP67

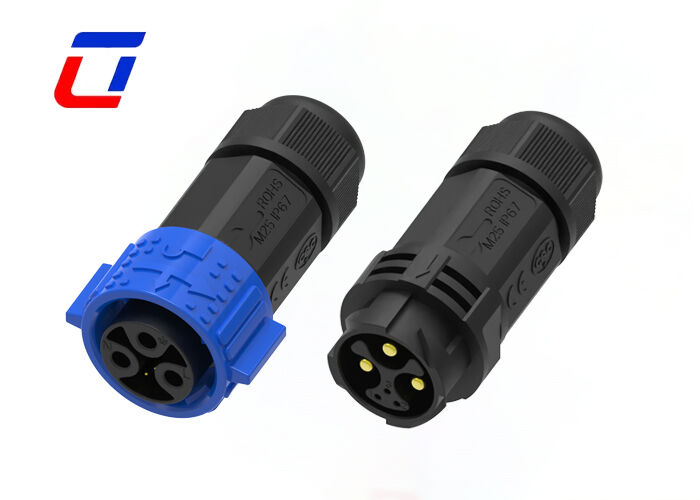

Водонепроницаемый разъем M25 3+3 Pin IP67 15A, штекер и розетка, быстроразъемные разъемы

Основные характеристики

Система быстрого отсоединения с фиксацией нажатием
Многожильные варианты: 2 контакта, 3 контакта, 4 контакта, 5 контактов, 3+2 контакта, 3+3 контакта, 3+9 контактов, 3+13 контактов и 2+20 контактов
Версия для сборки на месте: варианты подключения провод к проводу и провод к плате
Номинальный ток 20А для длительной работы
Поддерживается услуга сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуются

Обзор продукта

Водонепроницаемая и пылезащитная защита IP67: Принята конструкция круглой формы с высоким уровнем защиты IP67, которая может полностью предотвратить попадание пыли и выдерживать кратковременное погружение в воду глубиной 1 м в течение 30 минут. Он эффективно изолирует влагу, грязь и другие примеси в наружных или суровых условиях, обеспечивая безопасность и стабильность внутренних компонентов и передачи сигналов/питания.
Конфигурация с двойной функцией 3+3 контакта: Оснащен дизайном с 3+3 контактами (3 контакта данных + 3 контакта питания), что обеспечивает независимое разделение передачи данных и питания. Он может синхронно выполнять стабильную передачу данных и надежное питание, удовлетворяя двойные потребности оборудования в сигнальном взаимодействии и энергоснабжении, а также повышая интеграцию соединения.
Конструкция быстрого замка: Оснащен конструкцией быстрого замка одним щелчком, которая позволяет быстро соединять и разъединять разъем с соответствующей частью без дополнительных инструментов. Фиксация прочная и нелегко ослабляется, что эффективно повышает эффективность установки на месте, обслуживания и замены, а также снижает трудозатраты.
Двойная передача данных и питания: Специализируется на синхронной передаче данных и питания, с низким контактным сопротивлением и высокой устойчивостью к помехам. Передача данных плавная без потери пакетов, а питание стабильное без колебаний напряжения, что подходит для оборудования, требующего одновременного взаимодействия данных и питания.

Технические характеристики

Система разъемов	Провод к проводу
Герметизируемый	Да
Разъем и контакты подключаются к	Провод и кабель
Тип круглого разъема	Вилка, Розетка
Тип корпуса	Пластиковый корпус
Тип продукта	Комплект разъемов
Количество позиций	3+3
Количество сигнальных позиций	3
Контакты предварительно установлены	Да
Рабочее напряжение (перем. ток)	Макс. 600 В.
Рабочее напряжение (пост. ток)	Макс. 600 В.
Материал корпуса	PA66
Тип изоляционного материала круглого разъема	Термопласт с низким уровнем пожарной опасности
Герметичный	Да
Стиль ввода	Боковой
Тип защиты окружающей среды	Герметичный эластомером, Герметичный
Материал уплотнительного кольца	Герметичный эластомером, Герметичный
Защита окружающей среды	Да
Номинальный ток контакта (макс.) (А)	Макс. 15А
Тип контакта круглого разъема	Штырь-гнездо
Тип монтажа разъема	Монтаж на кабель (свободно висящий)
Тип выравнивания при соединении	С ключом
Фиксация при соединении	С
Размер провода (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Диапазон рабочих температур (°C)	-40 ~105°C
Уровень водонепроницаемости IP	IP67
Уровень пылезащиты IP	6
Рейтинг воспламеняемости UL	UL 94V-0

Отрасли применения

Применение в связи
Машины для кодирования продукции
Инвентарное кодирование продукции
Струйные системы
Солнечная система
Промышленное струйное оборудование
Оборудование для электроснабжения
Лабораторное криминалистическое и патологоанатомическое оборудование
Коммуникационное оборудование
Тяжелая техника

Размеры производства

Технические детали

Часто задаваемые вопросы

Что такое номинальное напряжение?

Номинальное напряжение, также известное как рабочее напряжение, зависит в первую очередь от используемого изоляционного материала разъема и расстояния между размерами контактов. Некоторые компоненты или устройства могут работать неправильно при работе ниже их номинального напряжения.

Что такое номинальный ток?

Номинальный ток, также известный как рабочий ток. При работе ниже номинального тока с надлежащим напряжением разъемы, как правило, работают правильно. При проектировании разъема тепловые соображения гарантируют, что разъем соответствует требованиям к номинальному току, поскольку поток тока генерирует тепло из-за сопротивления проводника и контактного сопротивления.

Вы фабрика или торговая компания?

Мы фабрика. Расположенная в промышленном парке Ulinkcon, район Баоань, Шэньчжэнь, Китай
