M25 IP67 Водонепроницаемый 2-контактный разъем с кнопочным замком, 50A, разъемы для силового кабеля

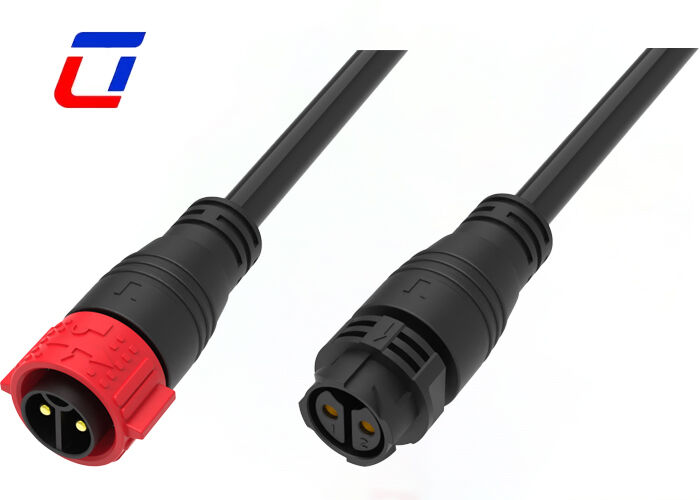

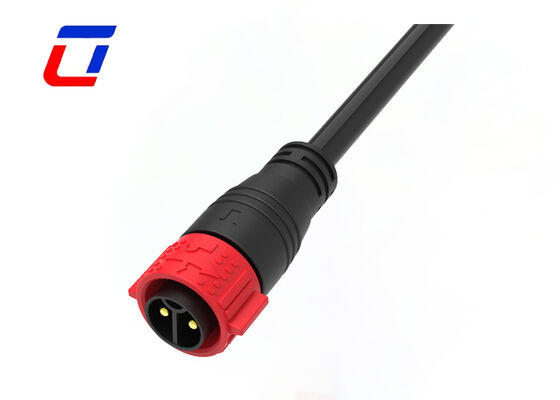

M25 2-контактный водонепроницаемый разъем постоянного тока 50A, разъемы типа «папа-мама», предназначенные для надежной передачи электроэнергии в сложных условиях.
Основные характеристики
- Система быстрого освобождения с кнопочным замком для простоты эксплуатации
- Несколько конфигураций жил: доступны 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin и 2+20Pin
- Варианты сборки в полевых условиях: конфигурации «провод-провод» и «провод-плата»
- Высокий номинальный ток до 50 А для непрерывной работы
- Доступна услуга сборки кабелей и настройка
- Приветствуются услуги OEM/ODM
Отрасли применения
Оборудование связи, машины для кодирования продукции, системы кодирования продукции на складе, струйные системы, системы солнечной энергии, промышленное струйное оборудование, электрооборудование, лабораторное судебно-медицинское и патологическое оборудование, а также тяжелая техника.
Обзор продукта
Разработанный специально для сценариев питания постоянным током с высоким током, водонепроницаемый разъем постоянного тока M25 2 Pin 50A (типа «папа-мама») адаптируется к системам питания постоянным током с высокой производительностью. Обладая превосходной водонепроницаемостью и стабильной проводимостью, он служит надежным решением для подключения питания для оборудования, используемого на открытом воздухе и в суровых условиях.
Соответствуя стандартной спецификации резьбы M25, 2-контактный сердечник точно стыкуется с интерфейсами цепи. Конструкция быстрого соединения типа «папа-мама» уравновешивает удобство эксплуатации и прочность соединения, обеспечивая простое и быстрое подключение. Высокий номинальный ток 50 А покрывает потребности в электропитании для оборудования средней и высокой мощности, включая зарядку новых энергетических транспортных средств, базовые станции связи на открытом воздухе, оборудование промышленной автоматизации, морское оборудование и солнечные фотоэлектрические системы.
Корпус изготовлен из высококачественного атмосферостойкого материала ПВХ с отличной устойчивостью к старению и коррозии, способного выдерживать длительное воздействие атмосферных осадков и эрозию влаги. Внутренний контактный сердечник использует технологию золочения латуни высокой чистоты, снижая контактное сопротивление и потери тепла во время передачи тока, а также повышая устойчивость к окислению для увеличения срока службы продукта.
С классом водонепроницаемости IP67 или выше и резьбовой фиксирующей конструкцией он обеспечивает всестороннюю защиту от суровых условий, включая дождевую воду, пыль и масляные пятна. Разъем поддерживает стабильную работу во влажных, пыльных условиях или при кратковременном погружении в воду, обеспечивая непрерывную работу оборудования в сложных условиях.
Электрические параметры
| Количество полюсов |
2-контактный водонепроницаемый разъем |
| Номинальный ток |
50A макс. |
| Номинальное напряжение |
600 В переменного тока макс. |
| Напряжение прочности |
2500 В переменного тока при 60 с |
Технические параметры
| Сопротивление контакта |
10 мОм макс. |
| Сопротивление изоляции |
500 МОм при 500 В постоянного тока |
| Рабочая температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1 м / 30 мин) |
| Материал формы |
PA66 |
| Материал контакта/клеммы |
Латунь с золотым покрытием |
| Материал уплотнения |
Силикон |
Рабочие параметры
| Номинальное напряжение |
600 В переменного тока макс. |
| Номинальный ток |
50A макс. |
| Минимальный наружный диаметр провода |
6,5 мм ~ 10 мм |
| Максимальный наружный диаметр провода |
10,5 мм ~ 18 мм |
| Максимальная площадь поперечного сечения кабеля |
0,5 мм² ~ 6,0 мм² |
Размер производства
Дополнительные технические детали
Часто задаваемые вопросы
Сертифицирована ли ваша продукция? Какие у вас есть сертификаты?
Вся наша продукция сертифицирована по стандартам RoHS, CE и другим международным стандартам. Конкретные сертификаты (например, FCC, UL) могут быть предоставлены по запросу в зависимости от вашего целевого рынка.
Поддерживаете ли вы настройку продукта?
Да, настройка доступна для спецификаций, цветов, логотипов и упаковки. Пожалуйста, предоставьте свои подробные требования, и мы предоставим соответствующую расценку с процессом подтверждения образца.
Как мне сделать заказ? Каков процесс?
Процесс заказа прост: 1) Подтвердите детали продукта и получите счет-проформу (PI); 2) Внесите предоплату, как согласовано; 3) Мы начинаем производство и информируем вас о ходе работы; 4) Оплатите остаток перед отправкой; 5) Организуйте доставку и предоставьте информацию для отслеживания.
