M25 Водонепроницаемый авиационный разъем Push Pull 300В Многоконтактный 2+20-контактный разъем

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	M25

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Рейтинг водонепроницаемости:	IP67	Количество контактов:	22-контактный водонепроницаемый разъем
Температурный диапазон:	-40℃~+105℃	Цвет:	Красный/Синий/Зеленый
Рейтинг огнестойкости:	УЛ94-В0	Контактный материал:	Латунь Позолоченная
Выделить:	M25 водонепроницаемый авиационный разъем , 300В многоконтактный разъем , Водонепроницаемый разъем 2+20 контактов

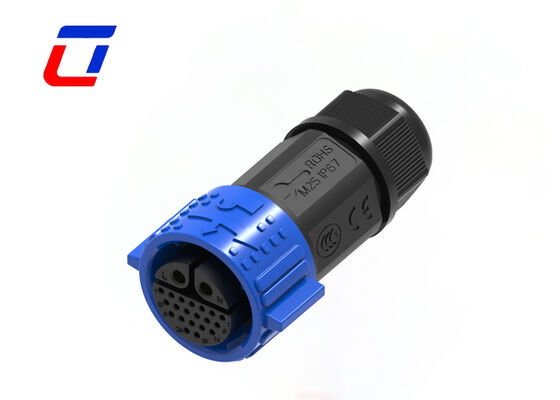

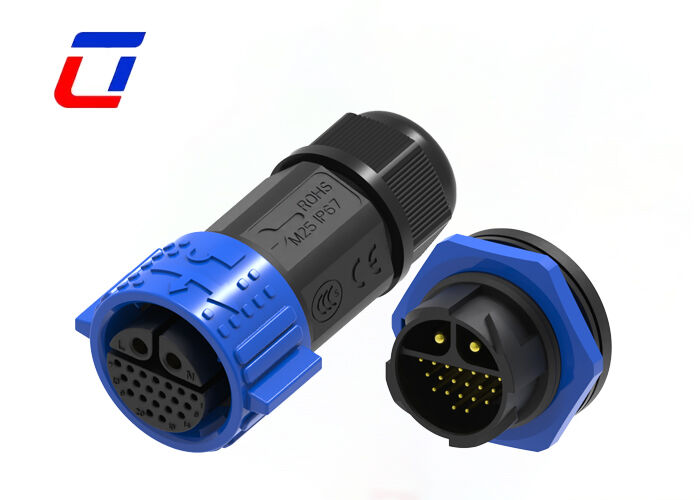

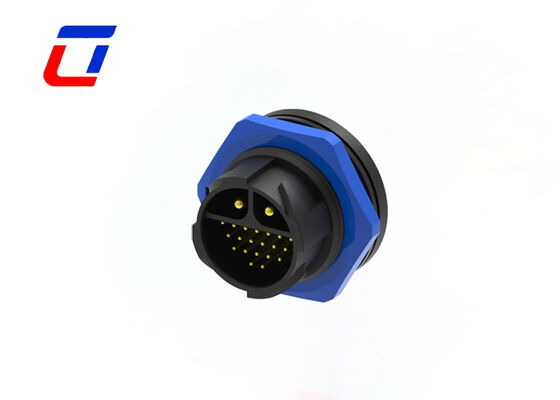

M25 Водонепроницаемый авиационный разъем Push Pull 300 В Многоконтактный 2+20-контактный разъем

Решение для многоконтактных разъемов для передачи сигнала и питания

Разработанный для синхронной передачи питания и многоканальных данных в промышленном оборудовании, водонепроницаемый многоконтактный разъем M25 2+20 Pin (тип «провод-плата» 300 В) имеет интегрированную конструкцию, которая решает сложные проблемы соединения в промышленных условиях. Благодаря функциональному разделению 2-контактного источника питания и 20-контактной передачи данных в сочетании с технологией высокогерметичного интерфейса M25 этот разъем идеально подходит для наружной интеллектуальной сортировки, крупномасштабного экологического мониторинга, концевых устройств промышленных роботов, новых энергетических систем BMS и других применений оборудования.

Расширенные конструктивные особенности

Круглая конструкция M25 включает в себя независимые изоляционные камеры, которые физически разделяют 2-контактный канал питания от 20-контактного канала передачи данных. Рассчитанный на работу при напряжении 300 В для удовлетворения промышленных требований к питанию, этот дизайн исключает помехи сигнала. Механизм быстрой фиксации не требует инструментов и обеспечивает автоматическую блокировку одним нажатием за одну секунду для максимальной эффективности. Это обеспечивает стабильную выходную мощность и точный сбор многоканальных данных в суровых наружных условиях, включая влажность, пыль и вибрацию.

Отрасли применения

Применения в области связи
Машины для кодирования продукции
Кодирование продукции на складе
Струйные системы
Солнечные системы
Промышленное струйное оборудование
Электроэнергетическое оборудование
Лабораторное оборудование для судебно-медицинской экспертизы и патологии
Оборудование связи
Тяжелая техника

Основные характеристики

Полевая версия сборки «кабель-плата»
Доступна услуга сборки кабелей
Быстрая фиксация, быстрое отсоединение
Водонепроницаемость для большинства наружных применений
Питание и сигнал в одном интегрированном наборе
2-контактное питание + 20-контактное расположение сигнала

Электрические параметры

Количество полюсов	22-контактный разъем «провод-плата»
Номинальный ток	20A + 5A
Номинальное напряжение	300 В переменного тока макс.
Напряжение прочности	2500 В переменного тока при 60 с

Технические параметры

Сопротивление контакта	10 мОм макс.
Структура изоляции	500 МОм при 500 В постоянного тока
Рабочая температура	-40°C ~ +105°C
Класс IP	IP67 (1 м / 30 мин)
Материал формы	PA66
Материал контакта/клеммы	Латунь с золотым покрытием
Материал уплотнения	Силикон

Рабочие параметры

Номинальное напряжение	600 В переменного тока макс.
Номинальный ток	40A макс.
Минимальный наружный диаметр провода	6,5 мм ~ 10 мм
Максимальный наружный диаметр провода	10,5 мм ~ 18 мм
Максимальная площадь поперечного сечения кабеля	0,5 мм² ~ 6,0 мм²

Конфигурация продукта

Размер продукта

Более подробная техническая информация

Часто задаваемые вопросы

Что такое номинальное напряжение?

Номинальное напряжение, также известное как рабочее напряжение, зависит в первую очередь от используемого изоляционного материала разъема и расстояния между размерами контактов. Некоторые компоненты или устройства могут работать неправильно при работе ниже их номинальных характеристик по напряжению.

Поддерживаете ли вы настройку продукта?

Да, настройка доступна для спецификаций, цветов, логотипов и упаковки. Пожалуйста, предоставьте свои подробные требования, и мы предоставим соответствующую цену с процессом подтверждения образца.

Как отследить мою посылку?

После отправки товара мы вышлем вам номер отслеживания и ссылку на логистическую платформу. Вы можете отслеживать статус в режиме реального времени онлайн или связаться с нашей командой для получения обновлений.
