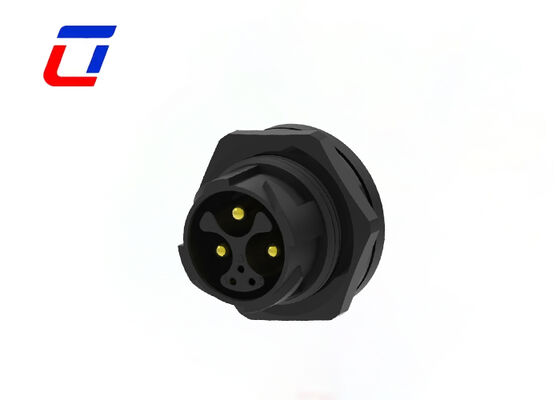

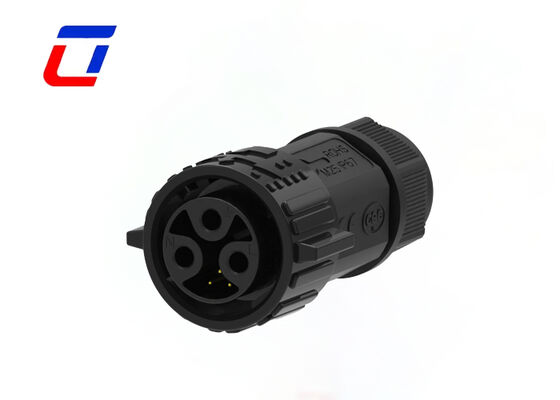

Name: M25 3+3-контактные надежные водонепроницаемые разъемы PA66, IP67, круглый разъем для панельного монтажа
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Price: Подлежит обсуждению USD
Availability: InStock

Главная страница Продукция Multi контактные разъемы делают водостойким

M25 3+3-контактные надежные водонепроницаемые разъемы PA66, IP67, круглый разъем для панельного монтажа

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs
Номер модели:	M25

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	T/T, D/A, D/P, L/C.
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	3+3PIN	Рейтинг водонепроницаемости:	IP67
Текущий:	15А	Температурный диапазон:	-40℃~+105℃
Материал:	Нейлон	Тип:	Мужская и женская розетка
Выделить:	3+3-контактный водонепроницаемый разъем IP67 , Круглый разъем для панельного монтажа PA66 , Водонепроницаемый многоконтактный разъем M25

Надежные водонепроницаемые разъемы M25 3+3 Pin из PA66, круглые разъемы для монтажа на панель IP67

Водонепроницаемый разъем M25 3+3 Pin IP67 15A штекер-розетка с быстрым замком

Основные характеристики

Система быстрого отсоединения с нажимным замком
Многожильные варианты: 2 контакта, 3 контакта, 4 контакта, 5 контактов, 3+2 контакта, 3+3 контакта, 3+9 контактов, 3+13 контактов и 2+20 контактов
Версия для сборки на месте: варианты подключения провод к проводу и провод к плате
Номинальный ток 20А для длительной работы
Поддерживается услуга сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуются

Обзор продукта

Водонепроницаемый быстроразъемный штекерно-розеточный разъем M25 3+3 Pin IP67 предназначен для синхронной передачи "питание + сигнал" в оборудовании средней и низкой мощности. Благодаря функциональному раздельному дизайну на 3+3 контакта, стандартному интерфейсу M25 и уровню защиты IP67, этот разъем идеально подходит для применений, требующих высокой стабильности сигнала и безопасности электропитания, включая модули управления умным домом, медицинское диагностическое оборудование, небольшие устройства накопления энергии нового типа и системы наружного видеонаблюдения.

Используя круговую конструкцию M25 с отдельными схемами питания на 3 контакта и сигнальной схемой на 3 контакта, этот разъем предлагает номинальное напряжение 300 В и номинальный ток 15 А, обеспечивая независимую и свободную от помех передачу питания и сигнала. Конструкция с быстрым замком позволяет соединять за одну секунду, решая традиционные проблемы разъемов, связанные с помехами между питанием и сигналом, а также громоздкими операциями блокировки.

Технические характеристики

Система разъемов	Кабель-плата
Герметизируемый	Да
Разъем и контакты подключаются к	Провод и кабель
Тип круглого разъема	Вилка, розетка
Тип корпуса	Пластиковый корпус
Тип продукта	Комплект разъемов
Количество позиций	3+3
Количество сигнальных позиций	3
Контакты предварительно установлены	Да
Рабочее напряжение (перем. ток) (В)	Макс. 600 В
Рабочее напряжение (пост. ток) (В)	Макс. 600 В
Материал корпуса	PA66
Тип изоляционного материала круглого разъема	Термопласт с низким уровнем пожарной опасности
Герметичный	Да
Тип ввода	Боковой
Тип защиты окружающей среды	Эластомерное уплотнение, герметичное
Материал уплотнительного кольца	Эластомерное уплотнение, герметичное
Защита окружающей среды	Да
Номинальный ток контакта (макс.) (А)	Макс. 15 А
Тип контакта круглого разъема	Штырь-гнездо
Тип монтажа разъема	Монтаж на кабель (свободно висящий)
Тип выравнивания при соединении	С ключом
Фиксация при соединении	С фиксацией
Размер провода (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Диапазон рабочих температур (°C)	-40 ~105°C
Уровень водонепроницаемости IP	IP67
Уровень пыленепроницаемости IP	6
Класс огнестойкости UL	UL 94V-0

Отрасли применения

Применение в связи
Машины для кодирования продукции
Инвентарное кодирование продукции
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электрооборудование
Лабораторное судебно-медицинское и патологоанатомическое оборудование
Коммуникационное оборудование
Тяжелая техника

Размеры производства

Технические детали

Часто задаваемые вопросы

Что такое номинальное напряжение?

Номинальное напряжение, также известное как рабочее напряжение, зависит в первую очередь от используемого изоляционного материала разъема и расстояния между контактами. Некоторые компоненты или устройства могут работать некорректно при напряжении ниже их номинального.

Что такое номинальный ток?

Номинальный ток, также известный как рабочий ток. При работе ниже номинального тока с соответствующим напряжением разъемы, как правило, работают правильно. При проектировании разъема тепловые соображения гарантируют соответствие разъема требованиям к номинальному току, поскольку поток тока генерирует тепло из-за сопротивления проводника и сопротивления контакта.

Каково ваше минимальное количество заказа (MOQ)?

MOQ варьируется в зависимости от типа продукта — обычно 500 единиц для стандартных моделей и 1000 единиц для индивидуальных изделий. Более низкое MOQ может быть согласовано для пробных заказов или долгосрочного сотрудничества.

Оценки и отзывы

Общий рейтинг

5.0

Основано на 50 отзывах об этом поставщике

Оценка

Ниже представлено распределение всех рейтингов:

5 звезды

100%

4 звезды

3 звезды

2 звезды

1 звезды

Все отзывы

C*t

Canada May 8.2025

Полезно (6557)

These connectors work exactly as described. No water leakage, no corrosion, and very easy to install. Shipping was fast, and the seller was helpful when I had questions. Great product at a fair price.

O*a

Russian Federation May 5.2025

Полезно (1192)

Перед заказом менеджер подробно проконсультировал нас по техническим характеристикам, помог выбрать подходящую модель и уточнил все нюансы установки. Продукт качественный, соответствует описанию.

D*s

Argentina Jul 1.2023

Полезно (3763)

Very satisfied with my purchase. The connectors are durable and easy to handle. The seller cared about my experience and made sure everything was okay after delivery. Excellent product and amazing service.
