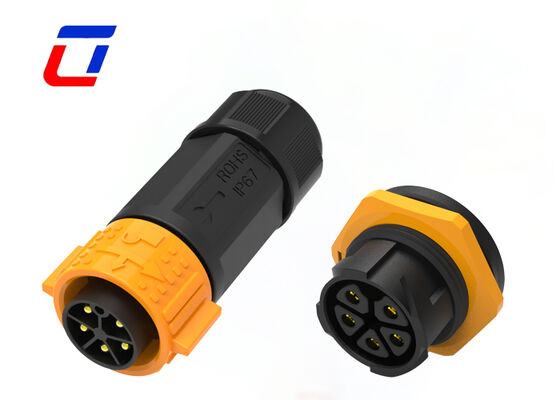

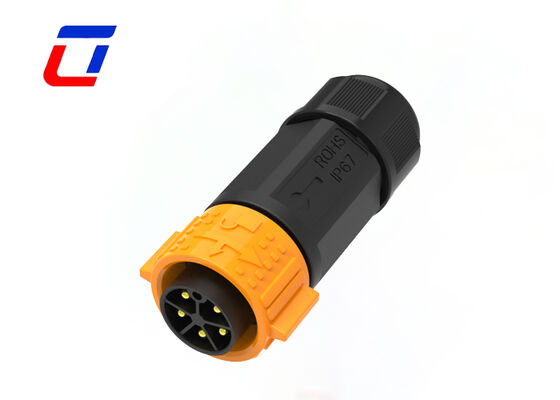

Разъем M25 на 5 контактов для монтажа на панель, быстроразъемная нейлоновая электрическая вилка-розетка для солнечной системы
Промышленный водонепроницаемый разъем M25 на 5 контактов, 300 В, с защелкой, штыревой к гнездовому
Основные характеристики
- Система быстрого отсоединения с защелкой
- Варианты многожильных разъемов: доступны 2 контакта, 3 контакта, 4 контакта, 5 контактов, 3+2 контакта, 3+3 контакта, 3+9 контактов, 3+13 контактов, 5+2 контакта и 2+20 контактов
- Версия для сборки на месте: варианты для соединения провод-провод и провод-плата
- Водонепроницаемый разъем с высоким номинальным током, хороший выбор до 50А для длительной работы
- Поддерживается услуга сборки кабелей, добро пожаловать на заказ
- OEM/ODM приветствуются
Обзор продукта
Разработанный специально для солнечных систем, 5-контактный нейлоновый быстроразъемный разъем M25 на 50А для монтажа на панель отличается высокой адаптивностью к току, устойчивостью к погодным условиям на открытом воздухе и простотой установки как основные преимущества, что делает его предпочтительным аксессуаром для подключения питания в фотоэлектрических проектах. Стандартная спецификация M25 в сочетании с 5-контактной компоновкой точно соответствует потребностям передачи энергии между различными устройствами в солнечных системах.
Конструкция для монтажа на панель может быть надежно встроена в панели оборудования, делая проводку более упорядоченной и адаптируясь к различным фотоэлектрическим сценариям, включая бытовые, промышленные и коммерческие применения. Нейлоновый корпус специально разработан для наружных фотоэлектрических сред с отличной устойчивостью к УФ-излучению, старению и коррозии.
Созданный для работы в суровых условиях, включая длительное воздействие открытого воздуха, перепады температуры день/ночь, дождь, снег и песчаную пыль, срок его службы в значительной степени соответствует сроку службы фотоэлектрических модулей. Высокая пропускная способность по току 50А соответствует потребностям передачи энергии солнечных систем, а быстроразъемная конструкция обеспечивает быстрое подключение, отсоединение и блокировку вручную без профессиональных инструментов.
Разъем оснащен встроенными высокопроводящими сплавными проводниками с антиокислительной обработкой для стабильной проводимости и низких потерь, обеспечивая эффективную передачу фотоэлектрической энергии и помогая повысить общую эффективность выработки энергии системы. Благодаря профессиональной водонепроницаемой герметизирующей конструкции, достигающей класса защиты IP67, он эффективно блокирует проникновение влаги и дождевой воды извне, устраняя потенциальные угрозы безопасности.
Электрические параметры
| Количество полюсов |
5-контактный водонепроницаемый разъем |
| Номинальный ток |
Макс. 50А |
| Номинальное напряжение |
Макс. 300 В переменного тока |
| Испытательное напряжение |
1500 В переменного тока при 60 с |
Отрасли применения
- Применение в связи
- Машины для кодирования продукции
- Кодирование инвентарной продукции
- Струйные системы
- Солнечная система
- Промышленное струйное оборудование
- Электрооборудование
- Лабораторное оборудование для судебно-медицинской экспертизы и патологии
- Коммуникационное оборудование
- Тяжелая техника
Технические параметры
| Сопротивление контакта |
Макс. 10 мОм |
| Изоляционная структура |
500 МОм при 500 В постоянного тока |
| Рабочая температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1м / 30мин) |
| Материал корпуса |
PA66 |
| Материал контакта/клеммы |
Позолоченная латунь |
| Материал уплотнения |
Силикон |
Рабочие параметры
| Номинальное напряжение |
Макс. 600 В переменного тока |
| Номинальный ток |
Макс. 50А |
| Мин. наружный диаметр провода |
6,5 мм ~ 10 мм |
| Макс. наружный диаметр провода |
10,5 мм ~ 18 мм |
| Макс. площадь поперечного сечения кабеля |
0,5 мм² ~ 6,0 мм² |
Размеры производства
Больше технических деталей
Часто задаваемые вопросы
В1: Каково номинальное напряжение?
Номинальное напряжение, также известное как рабочее напряжение, зависит в первую очередь от используемого изоляционного материала разъема и расстояния между контактами. Некоторые компоненты или устройства могут работать некорректно при напряжении ниже их номинального.
В2: Поддерживаете ли вы кастомизацию продукции?
Да, доступна кастомизация спецификаций, цветов, логотипов и упаковки. Пожалуйста, предоставьте ваши подробные требования, и мы предоставим соответствующее предложение с процессом подтверждения образца.
В3: Как выбрать подходящий разъем?
Вам необходимо выполнить следующие шаги:
- Подтвердите номинальный ток и количество контактов
- Подтвердите, требуется ли предварительная кабельная сборка. Если требуется, то подтвердите следующее
- Подтвердите калибр кабеля
- Подтвердите длину и материал кабеля
