M16 7-контактный водонепроницаемый промышленный соединитель данных
Обзор продукции

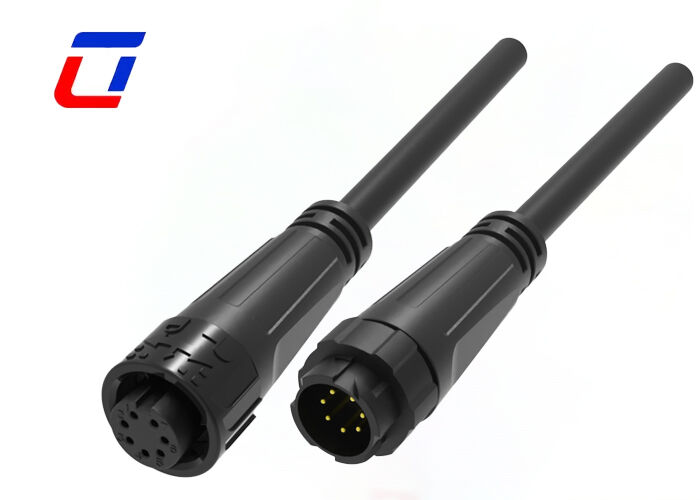

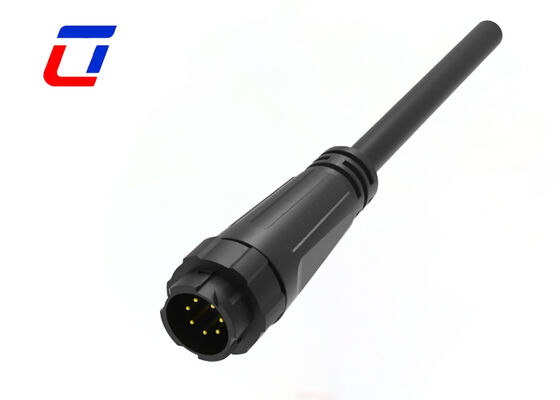

M16 Мужчина Женщина Водонепроницаемые автомобильные разъемы с 7 косяками, предназначенные для передачи сигнала с низкой мощностью с надежной производительностью в требовательных промышленных условиях.
Основные особенности
- Система быстрого освобождения от блокировки для легкой установки
- Многочисленные варианты ядра: 2Pin, 3Pin, 4Pin, 5Pin, 7Pin, 8Pin, 2+4Pin конфигурации
- Версии полевой сборки: проволока на проволоку и проволока на доску
- Услуга сборки кабелей поддерживается с доступными индивидуальными опциями
- OEM/ODM услуги приветствуются
Описание продукта
Разработанный для различных приложений передачи данных, этот водонепроницаемый 7-контактный разъем M16 изготовлен из прочного инженерного пластика PA66.он служит надежным решением для подключения низковольтных кабелей передачи данныхТочная 7-конечная компоновка обеспечивает независимую и синхронную передачу многоканальных данных, в то время как дизайн быстрого подключения мужского и женского пола обеспечивает эффективное проводку и удобство обслуживания.
Благодаря превосходным водонепроницаемым характеристикам и возможностям противодействия помехам, этот разъем обеспечивает стабильную передачу данных в сложных условиях.Контакты с 7 булавами оснащены высокочистым медным сплавом с золотой технологией, поддерживая контактное сопротивление в пределах ≤10mΩ для минимизации потерь передачи и обеспечения полной целостности сигнала для данных датчика и команд управления.
Коннектор отвечает стандартам IP67 водонепроницаемости и пылестойкости благодаря двойной системе защиты, объединяющей профессиональные уплотнительные резиновые кольца и блокировочные конструкции нитей.Это эффективно блокирует дождевую воду, влажных паров и пыли окружающей среды, что делает его подходящим для наружных и высоковлажных применений.Он обеспечивает мощные возможности противоэлектромагнитных помех для надежной передачи данных низкого напряжения..
Электрические параметры
| Количество поляков |
7Pin |
| Нынешний рейтинг |
5А максимум. |
| Направление напряжения |
60VAC максимум |
| Прочность Напряжение |
500VAC @ 60 с. |
Промышленность применения
- Светильники роста
- Оборудование связи
- Машины для кодирования продукции
- Системы кодирования продуктов инвентаризации
- Системы чернила
- Солнечные системы
- Промышленное чернильное оборудование
- Электроэнергетическое оборудование
- Лабораторное судебное и патологическое оборудование
- Оборудование связи
- Тяжелые машины
Технические параметры
| Сопротивление на контакт |
10 мΩ максимум |
| Изолирующая структура |
500 МΩ при 500 ВДС |
| Операционная температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1m / 30min) при соединении |
| Материал плесени |
PA66 |
| Контактный/конечный материал |
Медь позолоченная |
| Материал уплотнения |
Силиконы |
Параметры работы
| Направление напряжения |
300VAC максимум |
| Нынешний рейтинг |
5А максимум |
| Минимальный размер проволоки |
30,0 мм ~ 6,0 мм |
| Максимальный размер проволоки |
8.0 мм ~ 10.0 мм |
| Максимальная площадь поперечного сечения кабеля |
0.5mm2 ~ 2.5mm2 |
Спецификации проектирования
