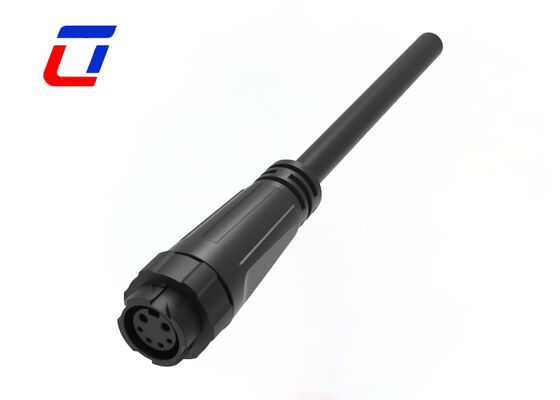

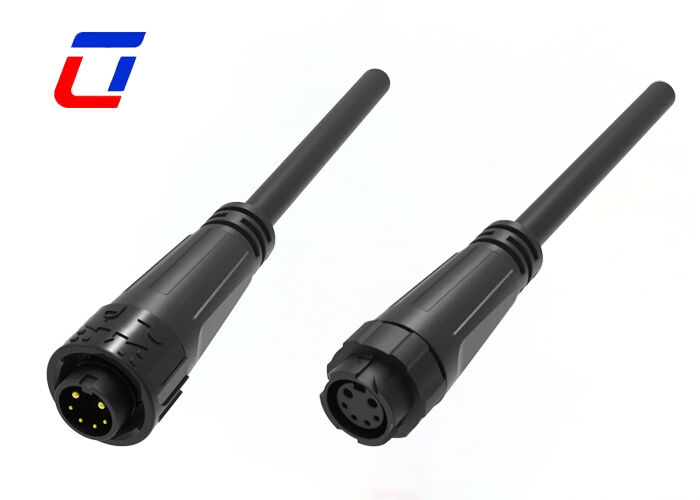

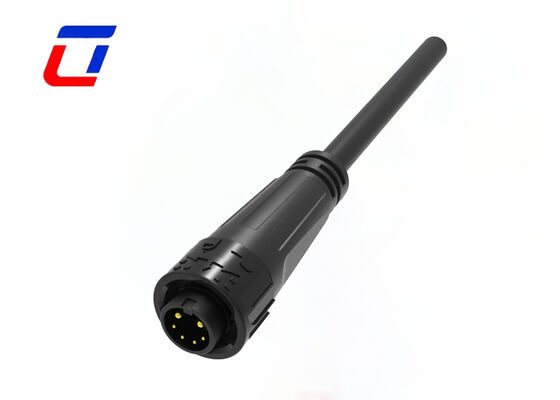

Name: M16 15A+5A Малые водонепроницаемые проволочные разъемы быстрого выпуска IP67 разъем 2+4 пин
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М16
Availability: InStock

Главная страница Продукция Multi контактные разъемы делают водостойким

M16 15A+5A Малые водонепроницаемые проволочные разъемы быстрого выпуска IP67 разъем 2+4 пин

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М16

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	Т/Т, Д/П, Л/К, Д/А, Вестерн Юнион, МонейГрам
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Тип:	водонепроницаемый разъем	Приколоть:	2+4 контакта
Материал:	ПА66,УЛ94-В0	Водонепроницаемый уровень:	IP67
Рабочая температура:	-40℃-+105℃	Контактный материал:	Латунь Позолоченная
Выделить:	Водонепроницаемый проволочный разъем M16 , 15A+5A соединитель быстрого высвобождения , IP67 2+4 коннектор

Пин соединителя 2+4 быстрого отпуска соединителей провода М16 15А+5А небольшой водоустойчивый ИП67

PA66 Пластиковый 2+4 многоконтактный IP67 водонепроницаемый разъем M16

Области применения

Света роста
Приложение для связи
Машины для кодирования продукции
Кодирование инвентаря
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электроэнергетическое оборудование
Лабораторное судебно-патологоанатомическое оборудование
Коммуникационное оборудование
Тяжелая техника

Обзор продукта

2+4-контактный небольшой водонепроницаемый быстроразъемный разъем M16 (IP67) специально разработан для интегрированных систем передачи энергии и сигналов. Благодаря возможности двойной спецификации, поддерживающей подачу сильного тока 15 А и передачу сигнала 5 А, этот разъем обеспечивает надежное подключение небольших устройств, работающих в сложных средах. Соответствуя стандартам интерфейса M16, он имеет компактную конструкцию, которая сочетает в себе гибкость установки и стабильность соединения, что делает его идеальным для оборудования с ограниченным пространством.

Инновационная 2+4-контактная схема функционального зонирования обеспечивает независимую передачу питания и сигнала без помех: 2-контактный канал пропускает номинальный ток 15 А для стабильного питания небольших устройств; 4-контактный канал обрабатывает взаимодействие сигналов 5 А, обеспечивая точную передачу команд управления и данных. Механизм быстрого освобождения позволяет выполнять операции «подключи и вытягивай» без инструментов с автоматической блокировкой после вставки, эффективно противостоит вибрации и внешним тянущим силам, предотвращая случайное отсоединение, что значительно повышает эффективность установки, обслуживания и отладки оборудования.

Обладая степенью защиты IP67, разъем имеет полностью закрытую уплотнительную конструкцию со специальным водонепроницаемым резиновым кольцом, обеспечивающую полную водонепроницаемость и пыленепроницаемость. Он полностью блокирует проникновение пыли и сохраняет работоспособность при погружении в воду на глубину 1 м на 30 минут, легко справляясь с суровыми условиями, включая дождь, конденсацию влаги и проникновение песчаной пыли, тем самым снижая риски коротких замыканий и плохого контакта.

При выборе материала приоритет отдается производительности и долговечности: в проводниках используется бескислородная медь с высокой проводимостью и луженая антиокислительная обработка для снижения потерь при передаче и выделения тепла для требований двойного тока 15 А/5 А; Корпус изготовлен из конструкционного пластика с высокими изоляционными свойствами, устойчивым к старению, ударопрочностью и легким весом, способным выдерживать длительное воздействие внешней или промышленной среды и продлевать срок службы продукта. Широко используется в небольшом оборудовании автоматизации, наружных датчиках, портативных приборах, терминалах мониторинга безопасности и небольшом новом энергетическом оборудовании, обеспечивая надежность всепогодного соединения для стабильной работы оборудования.

Технические характеристики

Электрические параметры

Количество полюсов	2+4-контактный водонепроницаемый разъем
Текущий рейтинг	15+5А макс.
Номинальное напряжение	300 В переменного тока макс.
Долговечность Напряжение	1500 В переменного тока @ 60 с.

Технические параметры

Контактное сопротивление	10 мОм макс.
Изоляционная структура	500 МОм при 500 В постоянного тока
Рабочая температура	-40°С ~ +105°С
IP-класс	IP67 (1м/30мин) при соединении
Материал пресс-формы	ПА66
Материал контактов/терминалов	Позолоченная латунь
Материал уплотнения	Силикон

Параметры работы

Номинальное напряжение	600 В переменного тока макс.
Текущий рейтинг	15А макс.
Минимальный диаметр провода	3,0 мм ~ 6,0 мм
Максимальный диаметр провода	8,0 мм ~ 10,0 мм
Макс. площадь поперечного сечения кабеля	0,5 мм² ~ 2,5 мм²

Дизайн продукта

Часто задаваемые вопросы

В1: Кто несет ответственность за таможенное оформление? Предоставляете ли вы необходимые документы?

О: Мы предоставляем полные документы для таможенного оформления (коммерческий счет, упаковочный лист, коносамент, отчеты о сертификации). Сборы и пошлины за таможенное оформление несет покупатель (условия EXW/FOB). При необходимости мы можем помочь с подготовкой документов.

В2: Могу ли я оплатить после получения товара?

О: при первом сотрудничестве требуется предоплата, чтобы обеспечить бесперебойность производства. Для постоянных и доверенных клиентов гибкие условия оплаты могут быть обсуждены после нескольких успешных заказов.

В3: Как я могу получить образцы?

О: Мы рады предложить образцы, при этом расходы на доставку покрываются клиентом. Пожалуйста, укажите номер вашего курьерского счета и подробный адрес, и мы немедленно отправим образцы.

В4: Как мне разместить заказ? Каков процесс?

О: Процесс заказа прост: 1) Подтвердите детали продукта и получите счет-проформу (PI); 2) Внести первоначальный взнос по договоренности; 3) Мы запускаем производство и информируем вас о ходе работ; 4) Оплатите остаток перед отправкой; 5) Организуйте доставку и предоставьте информацию для отслеживания.
