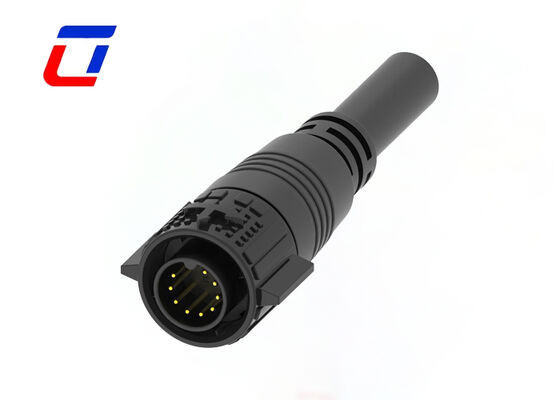

M19 9-контактный штекерный кабельный разъем - Промышленный водонепроницаемый авиационный разъем
9-контактный разъем для передачи данных M19, водонепроницаемый разъем IP67
Основные характеристики
- Система быстрого освобождения с фиксацией для легкого подключения
- Варианты многожильных кабелей: 2Pin, 3Pin, 4Pin, 5Pin для силовых применений
- Комбинированные варианты питания и сигнала: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin и 2+20Pin
- Варианты сигнала: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin и 18Pin
- Версия для полевой сборки с вариантами «провод-провод» и «провод-плата»
- Номинальный ток 5A для непрерывной работы
- Поддержка сборки кабелей с доступными пользовательскими опциями
- Приветствуются услуги OEM/ODM
Отрасли применения
- Освещение для выращивания растений
- Коммуникационное оборудование
- Машины для кодирования продукции
- Системы кодирования продукции для инвентаризации
- Струйные системы
- Солнечные системы
- Промышленное струйное оборудование
- Электрооборудование
- Лабораторное оборудование для судебно-медицинской экспертизы и патологии
- Тяжелая техника
Обзор продукта

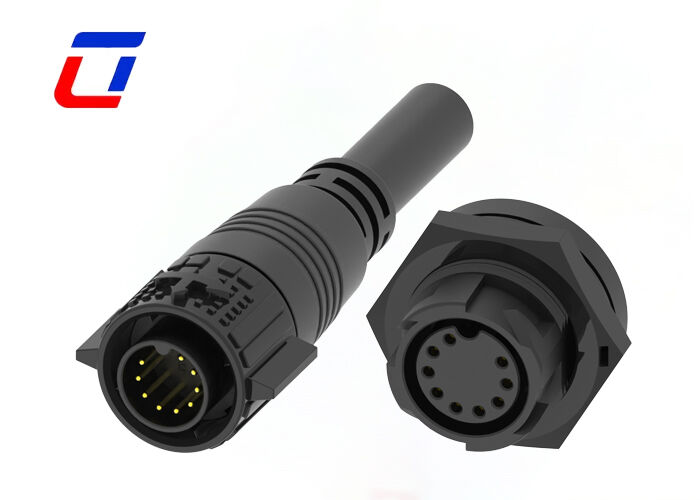

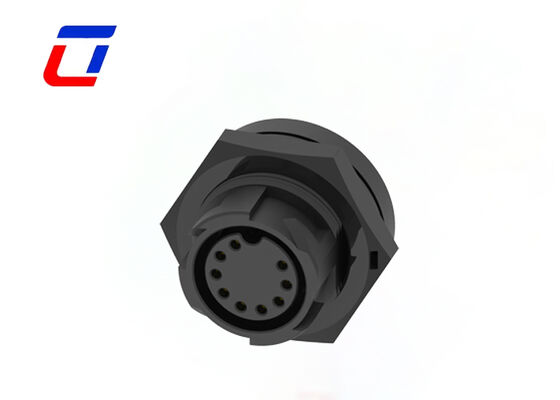

9-контактный штекерный кабельный разъем M19 — это высококлассное решение для передачи сигналов, разработанное специально для промышленных условий. Разработанный для стабильной работы в суровых условиях, этот разъем служит основным компонентом для промышленной автоматизации и наружного электронного оборудования. Изготовленный в соответствии со спецификациями кругового интерфейса стандарта M19 с точной 9-контактной компоновкой, он обеспечивает надежную передачу сигнала и бесшовное сопряжение с соответствующими розетками.
Обладая степенью водонепроницаемости и пыленепроницаемости IP67, разъем использует полностью закрытую герметизирующую конструкцию со специальными водонепроницаемыми резиновыми кольцами, чтобы выдерживать дождь, пыль, влагу и другие воздействия окружающей среды. Механизм самоблокировки с нажимным вытягиванием обеспечивает надежное соединение даже при вибрации и ударах, а также позволяет выполнять установку и техническое обслуживание без инструментов.
Корпус, изготовленный из атмосферостойкого армированного инженерного пластика PA66, обеспечивает превосходную устойчивость к ультрафиолету, антивозрастные свойства и коррозионную стойкость. Разъем сохраняет структурную стабильность в широком диапазоне температур от -40℃ до +105℃. Позолоченные латунные контакты обеспечивают низкое контактное сопротивление (<10mΩ), стабильную проводимость и исключительную устойчивость к окислению и износу при более чем 500 циклах сопряжения.
Соответствуя экологическим стандартам RoHS и сертифицированный CE и UL, этот разъем соответствует международным спецификациям электробезопасности низкого напряжения. Области применения включают системы управления промышленной автоматизацией, оборудование ПЛК, наружные датчики, ландшафтное освещение, мониторинг безопасности и новое энергетическое оборудование.
Электрические параметры
| Количество полюсов |
9Pin |
| Номинальный ток |
5A макс. |
| Номинальное напряжение |
60 В переменного тока макс. |
| Напряжение прочности |
500 В переменного тока при 60 с |
Технические параметры
| Контактное сопротивление |
10 мΩ макс. |
| Сопротивление изоляции |
500 MΩ при 500 В постоянного тока |
| Рабочая температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1 м / 30 мин) при сопряжении |
| Материал формы |
PA66 |
| Материал контакта/клеммы |
Позолоченная латунь |
| Материал уплотнения |
Силикон |
Параметры эксплуатации
| Номинальное напряжение |
300 В переменного тока макс. |
| Номинальный ток |
5A макс. |
| Минимальный наружный диаметр провода |
3,0 мм ~ 6,0 мм |
| Максимальный наружный диаметр провода |
8,0 мм ~ 10,0 мм |
| Максимальная площадь поперечного сечения кабеля |
0,5 мм² ~ 2,5 мм² |
Эскиз дизайна
Часто задаваемые вопросы
В: Вы фабрика или торговая компания?
О: Мы фабрика, расположенная в промышленном парке Ulinkcon, район Баоань, Шэньчжэнь, Китай.
В: Какие способы оплаты вы принимаете?
О: Мы поддерживаем основные международные способы оплаты, включая T/T (телеграфный перевод), L/C (аккредитив), PayPal и West Union. Для крупных заказов нашим стандартным условием является предоплата в размере 30% с оплатой остатка в размере 70% до отгрузки.
В: Как я могу получить образцы?
О: Мы рады предоставить образцы, стоимость перевозки оплачивает клиент. Пожалуйста, укажите номер счета курьера и подробный адрес для немедленной отправки образцов.
В: Сколько материалов вы можете предоставить?
О: Мы предлагаем различные материалы для разъемов и кабелей. В разъемах обычно используются материалы из ПВХ или нейлона, а в кабелях — материалы из ПВХ, резины или силикона. Мы также можем поставлять материалы в соответствии с вашими конкретными требованиями.
