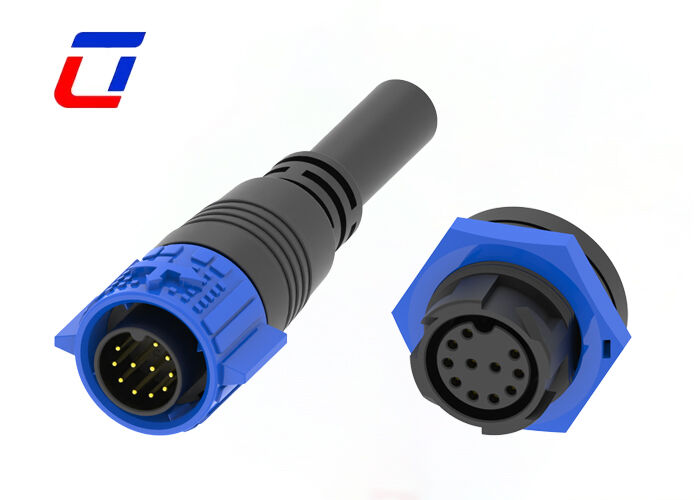

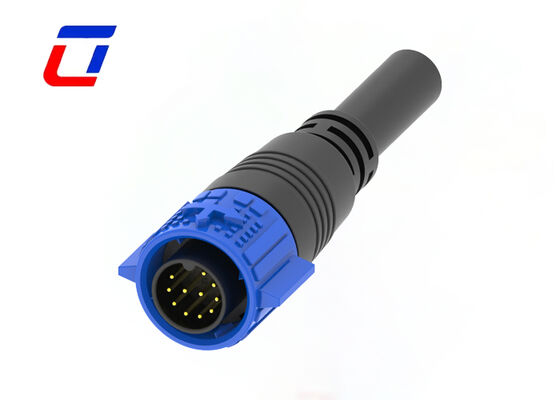

M19 11 Pin водонепроницаемые 300 вольтные кабельные разъемы
Профессиональные проволочные соединители для ландшафтного освещения
Основные особенности
- Система быстрого освобождения от блокировки для легкой установки
- Конфигурации нескольких пин: 2pin, 3pin, 4pin, 5pin для питания
- Комбинированные опции питания и сигнала: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
- Конфигурации сигнала: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin, 18Pin
- Версии полевой сборки: варианты проволоки на проволоку и проволоки на доску
- 5А номинальный ток для непрерывной работы
- Услуги по сборке кабелей и индивидуальные решения
- OEM/ODM услуги приветствуются
Основные спецификации и совместимость
имеющий 11-конечную точную компоновку, специально разработанную для оборудования для ландшафтного освещения,
Эти соединители обеспечивают стабильную передачу сигналов управления освещением и сбалансированное питание.
Стандартный круговой интерфейс M19 точно соответствует спецификациям кабеля для ландшафтного освещения
с точным расположением подключения и высокой совместимостью для быстрой стыковки кабелей и осветительного оборудования.
Высокий уровень водонепроницаемости
Эти разъемы имеют защитный уровень IP67 для водонепроницаемости и пылестойкости.
герметичное устройство с водонепроницаемым резиновым кольцом.
Конденсация и эрозия почвенной влаги, работа надёжно в условиях длительного использования на открытом воздухе или в влажной среде
При этом исключается риск короткого замыкания и утечки электричества.
Быстровыпускаемый и удобный для пользователя дизайн
оборудование с самоблокирующейся структурой быстрого освобождения для бесинструментального подключения и отключения,
значительно повысить эффективность установки и облегчить техническое обслуживание, инспекцию и
После подключения они прочно блокируются, чтобы противостоять внешним воздействиям и предотвращать случайное отсоединение.
Прочный материал и изготовление
корпус из устойчивого к погодным условиям инженерного пластика PA66 с отличной устойчивостью к ультрафиолету,
высокая и низкая терпимость к температуре (от -40°C до +105°C) и антивозрастные характеристики.
Штифты оснащены оцинкованной антиоксидационной технологией с низким контактным сопротивлением и стабильностью.
электрическую проводимость для продления срока службы в системах ландшафтного освещения.
| Электрические параметры |
| Количество поляков |
11Pin |
| Нынешний рейтинг |
5А максимум |
| Направление напряжения |
300VAC максимум |
| Прочность Напряжение |
1500VAC @ 60 с |
| Технические параметры |
| Сопротивление на контакт |
10 мΩ максимум |
| Изолирующая структура |
500 МΩ при 500 ВДС |
| Операционная температура |
от -40°C до +105°C |
| Класс IP |
IP67 (1m / 30min) при соединении |
| Материал плесени |
PA66 |
| Контактный/конечный материал |
Медь позолоченная |
| Материал уплотнения |
Силиконы |
| Параметры работы |
| Направление напряжения |
300VAC максимум |
| Нынешний рейтинг |
5А максимум |
| Минимальный размер проволоки |
30,0 мм - 6,0 мм |
| Максимальный размер проволоки |
8.0 мм - 10.0 мм |
| Максимальная площадь поперечного сечения кабеля |
0.5 мм2 - 2,5 мм2 |
Промышленность применения
- Светильники роста
- Оборудование связи
- Машины для кодирования продукции
- Системы кодирования продуктов инвентаризации
- Системы чернила
- Солнечные системы
- Промышленное чернильное оборудование
- Электроэнергетическое оборудование
- Лабораторное судебное и патологическое оборудование
- Оборудование связи
- Тяжелые машины
Конструкция продукта и спецификации
Часто задаваемые вопросы
Вопрос: Вы завод или торговая компания?
A: Мы являемся фабрикой, расположенной в промышленном парке Ulinkcon, Bao'an District, Shenzhen, China.
Вопрос: Как покупать ваши товары?
Ответ: Вы должны предоставить следующие характеристики:
• Текущий рейтинг и количество контактов
• стиль сборки
• Кабельный проволочный размеры
• Длина кабеля и материал
Вопрос: Как я могу получить образцы?
О: Мы рады предложить образцы. Затраты на перевозку должны быть покрыты заказчиком.
Пожалуйста, укажите номер вашего курьерского счета и подробный адрес, и мы немедленно отправим образцы.
