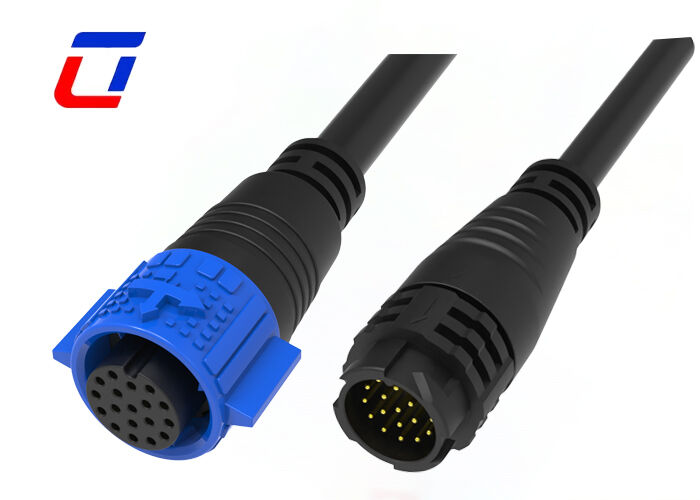

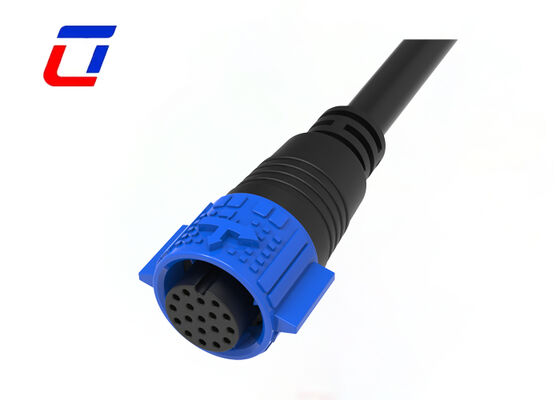

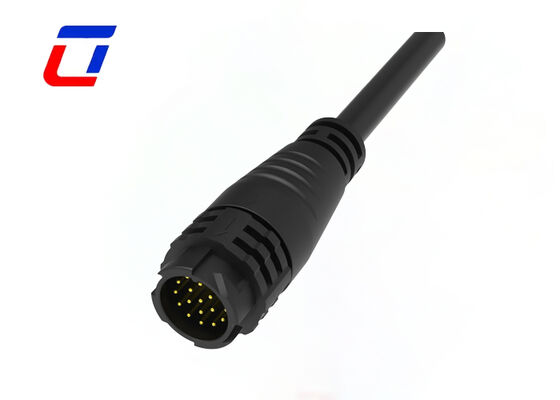

Водонепроницаемые соединители проводов M19 на 18 контактов с фиксацией нажатием, IP67, передача сигналов
Обзор продукта
Разъемы M19 на 18 контактов для наружного применения с быстрой фиксацией, оснащенные прецизионной компоновкой на 18 контактов, идеально отвечающей требованиям одновременной многоканальной передачи сигналов в наружных условиях.
Основные характеристики и совместимость
Использует стандартный круглый интерфейс M19 с полными штекерными и гнездовыми частями, обеспечивая точное соединение, плотное прилегание и сбалансированную передачу импеданса. Совместим с различными наружными спецификациями проводов для быстрой и стабильной стыковки с повышенной эффективностью установки.
Защита от атмосферных воздействий для наружного применения
Соответствует высоким стандартам водонепроницаемости и пыленепроницаемости IP67 благодаря полностью герметичной конструкции и специальному водонепроницаемому резиновому кольцу. Устойчив к суровым наружным условиям, включая дождь, интенсивное мытье, конденсацию росы и попадание песка, обеспечивая стабильную работу в любую погоду.
Надежное соединение с фиксацией нажатием
Оснащен основным механизмом фиксации нажатием, который фиксируется легким нажатием после вставки, обеспечивая прочное соединение без ослабления. Устойчив к внешним воздействиям, таким как ветер, вибрация оборудования и случайное выдергивание. Простая операция разблокировки для легкого разъединения.
Погодоустойчивая конструкция
Корпус изготовлен из атмосферостойкого армированного конструкционного пластика с отличной устойчивостью к УФ-излучению, выдерживает температуры от -40°C до 105°C, а также обладает свойствами антивозрастной и антикоррозийной защиты. Контакты используют технологию лужения высокочистой медной сердцевины для превосходной проводимости, устойчивости к окислению и износу.
Безопасность и практические особенности
Соответствует спецификациям электробезопасности для наружного применения с выдающимися изоляционными характеристиками. Конструкция штекерного и гнездового разъемов с защитой от неправильного подключения предотвращает повреждение при обратном подключении. Компактная, легкая конструкция облегчает установку в узких наружных пространствах с поддержкой различных методов монтажа.
Основные характеристики
- Система быстрого отсоединения с фиксацией нажатием
- Многожильные варианты: 2 контакта, 3 контакта, 4 контакта, 5 контактов для питания
- 3+2 контакта, 3+3 контакта, 3+4 контакта, 3+5 контактов, 3+9 контактов и 2+20 контактов для комбинированного питания и сигналов
- 6 контактов, 7 контактов, 8 контактов, 9 контактов, 10 контактов, 11 контактов, 12 контактов, 14 контактов, 16 контактов и 18 контактов для сигналов
- Версия для сборки на месте: варианты подключения провод к проводу и провод к плате
- Номинальный ток 5А для длительной работы
- Поддерживается услуга сборки кабелей, добро пожаловать на заказ
- OEM/ODM приветствуются
Отрасли применения
- Лампы для выращивания растений
- Коммуникационные приложения
- Машины для кодирования продукции
- Инвентарное кодирование продукции
- Струйные системы
- Солнечная система
- Промышленное струйное оборудование
- Электрооборудование
- Лабораторное оборудование для криминалистики и патологии
- Коммуникационное оборудование
- Тяжелая техника
Электрические параметры
| Количество полюсов |
18 контактов |
| Номинальный ток |
Макс. 5А |
| Номинальное напряжение |
Макс. 300 В переменного тока |
| Испытательное напряжение |
1500 В переменного тока при 60 с. |
Технические параметры
| Сопротивление контакта |
Макс. 10 мОм |
| Изоляционная структура |
500 МОм при 500 В постоянного тока |
| Рабочая температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1м / 30мин) при соединенном состоянии |
| Материал корпуса |
PA66 |
| Материал контакта/клеммы |
Латунь с золотым покрытием |
| Материал уплотнения |
Силикон |
Рабочие параметры
| Номинальное напряжение |
Макс. 300 В переменного тока |
| Номинальный ток |
Макс. 5А |
| Мин. наружный диаметр провода |
3,0 мм ~ 6,0 мм |
| Макс. наружный диаметр провода |
8,0 мм ~ 10,0 мм |
| Макс. площадь поперечного сечения кабеля |
0,5 мм² ~ 2,5 мм² |
Эскиз конструкции
Часто задаваемые вопросы
В: Вы фабрика или торговая компания?
О: Мы фабрика. Расположены в промышленном парке Ulinkcon, район Баоань, Шэньчжэнь, Китай
В: Могу ли я оплатить после получения товара?
О: При первом сотрудничестве требуется предоплата для обеспечения бесперебойного производства. Для долгосрочных доверенных клиентов гибкие условия оплаты могут быть обсуждены после нескольких успешных заказов.
В: Что такое номинальное напряжение?
О: Номинальное напряжение, также известное как рабочее напряжение, в основном зависит от используемого изоляционного материала разъема и расстояния между размерами контактов. Некоторые компоненты или устройства могут не выполнять свои функции при работе ниже номинального напряжения.
