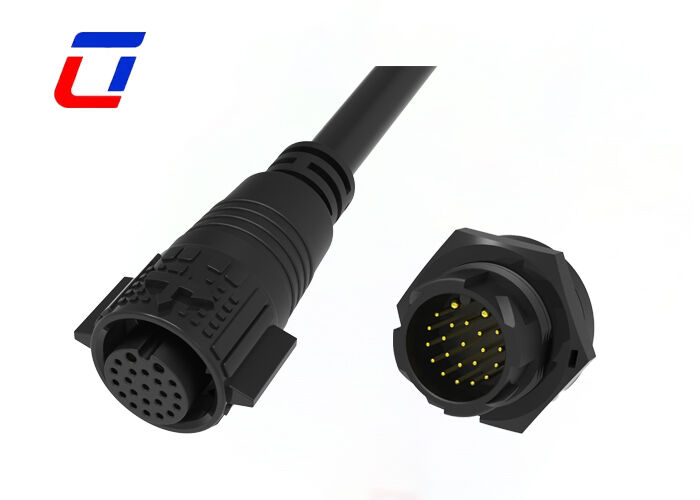

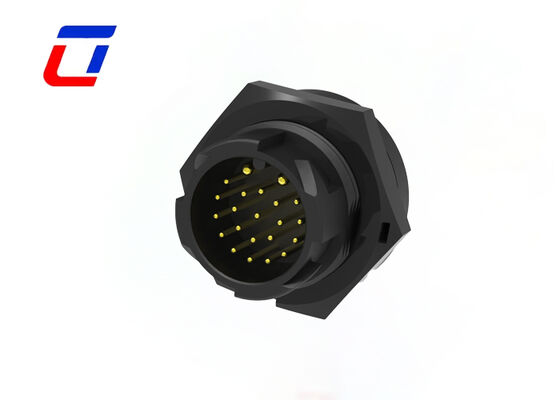

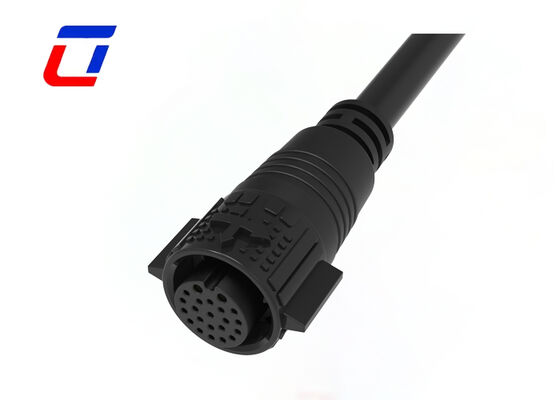

M19 2+20-контактный светодиодный разъем для быстрого подключения, штекер и розетка
Обзор продукта
Водонепроницаемые многоконтактные разъемы питания на 2 контакта с 20-контактным разъемом данных M19, разработанные для надежной работы в сложных условиях.
Основные характеристики и адаптация двойного тока
Точная компоновка 2+20 контактов разделяет силовые и сигнальные каналы. Круглый интерфейс стандарта M19 с полными штекерными и розеточными разъемами поддерживает двойной номинальный ток 15A+5A. 15A для высокомощного питания, 5A для передачи низкомощных сигналов, что соответствует совместной работе с несколькими нагрузками. Обеспечивает точное соединение, стабильное контактное сопротивление, совместимость с кабелями и эффективную установку.
Высокоуровневая водонепроницаемая защита
Водонепроницаемость и пыленепроницаемость по стандарту IP67, интегрированный герметичный корпус с высокопроизводительным резиновым кольцом устойчив к дождю, брызгам, пыли и кратковременному погружению. Исключает риски короткого замыкания и утечки при передаче двойного тока, обеспечивая стабильность в наружных, влажных и сложных условиях.
Безопасная конструкция штекерного и розеточного соединения
Точная защелкивающаяся конструкция с автоматической блокировкой после вставки, обеспечивающая надежное соединение против вибрации и вытягивания. Легкое отсоединение без профессиональных инструментов облегчает обслуживание, подходит для сценариев частого подключения.
Отрасли применения
- Растениеводческие светильники
- Применение в связи
- Кодировочные машины для продукции
- Инвентарное кодирование продукции
- Струйные системы
- Солнечная система
- Промышленное струйное оборудование
- Электрооборудование
- Лабораторное оборудование для криминалистики и патологии
- Коммуникационное оборудование
- Тяжелая техника
Электрические параметры
| Количество полюсов |
2+20-контактный водонепроницаемый разъем |
| Номинальный ток |
15A+5A |
| Номинальное напряжение |
300 В переменного тока макс. |
| Испытательное напряжение |
1500 В переменного тока при 60 с |
Технические параметры
| Сопротивление контакта |
10 мОм макс. |
| Изоляционная структура |
500 МОм при 500 В постоянного тока |
| Рабочая температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1м / 30мин) при соединенном состоянии |
| Материал корпуса |
PA66 |
| Материал контакта/клеммы |
Посеребренная латунь |
| Материал уплотнения |
Силикон |
Рабочие параметры
| Номинальное напряжение |
600 В переменного тока макс. |
| Номинальный ток |
20A макс. |
| Мин. наружный диаметр провода |
3.0мм ~ 6.0мм |
| Макс. наружный диаметр провода |
8.0мм ~ 10.0мм |
| Макс. площадь поперечного сечения кабеля |
0.5мм² ~ 2.5мм² |
Эскиз конструкции
