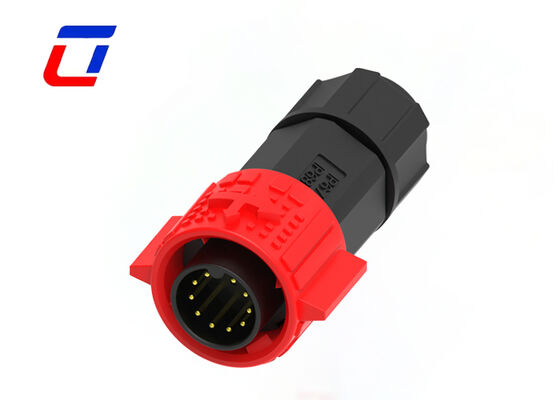

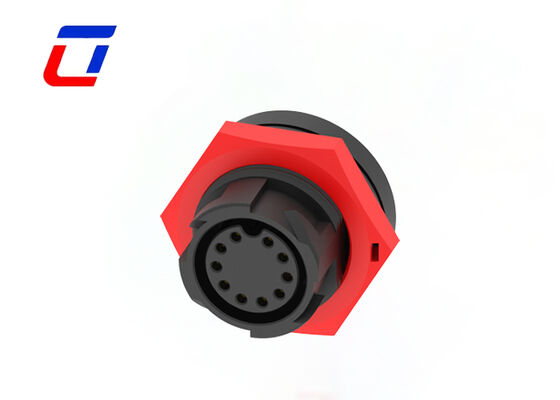

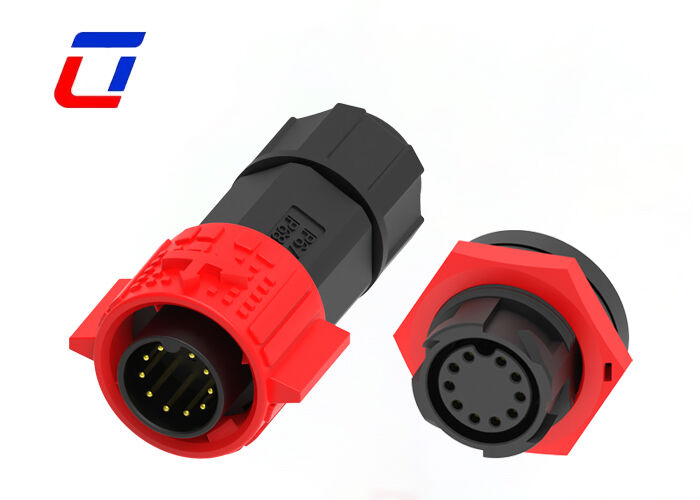

10-контактный разъем данных M19 водонепроницаемый быстроразъемный разъем от провода к плате
Обзор продукта
10-контактные водонепроницаемые быстроразъемные разъемы M19 от провода к плате обеспечивают надежные решения для подключения в промышленных приложениях, требующих высокой производительности в сложных условиях.
Основные характеристики сигнала
Интерфейс M19 с 10-контактными сигнальными ядрами, оптимизированными для передачи с низким энергопотреблением. Особенности быстрого мужского-женского соединения с точным позиционированием контактов для предотвращения неправильного подключения, поддерживая требования многогрупповой параллельной передачи сигналов.
Дизайн наружной защиты
Интегрированное водонепроницаемое уплотнение обеспечивает защиту от дождя, пыли, конденсата и УФ-излучения. Корпус из атмосферостойкого инженерного пластика обеспечивает термостойкость от -40°C до 105°C с отличными антивозрастными свойствами, что делает его пригодным для суровых наружных климатических условий.
Производительность передачи сигнала
Оптимизированы для сигналов с низким энергопотреблением с позолоченными латунными контактными ядрами, обеспечивающими сверхнизкое контактное сопротивление, минимальные потери сигнала и сильные возможности защиты от помех для предотвращения искажения сигнала и обеспечения четкой передачи.
Преимущества подключения и области применения
Система защелкивающегося мужского-женского соединения обеспечивает плавное подключение, надежную фиксацию и отличную защиту от вибрации/падения. Широко используется во внешних датчиках, системах видеонаблюдения, управлении освещением, мониторах окружающей среды и различных промышленных приложениях.
Электрические параметры
| Количество полюсов |
10Pin |
| Номинальный ток |
5А макс. |
| Номинальное напряжение |
300В переменного тока макс. |
| Испытательное напряжение |
1500В переменного тока при 60 сек. |
Отрасли применения
- Лампы для выращивания
- Применение в связи
- Кодировочные машины для продукции
- Кодирование инвентарной продукции
- Струйные системы
- Солнечная система
- Промышленное струйное оборудование
- Электрооборудование
- Лабораторное криминалистическое и патологоанатомическое оборудование
- Коммуникационное оборудование
- Тяжелая техника
Технические параметры
| Контактное сопротивление |
10 мОм макс. |
| Изоляционная структура |
500 МОм при 500В постоянного тока |
| Рабочая температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1м / 30мин) при сопряжении |
| Материал корпуса |
PA66 |
| Материал контакта/клеммы |
Позолоченная латунь |
| Материал уплотнения |
Силикон |
Основные особенности
- Система быстрого отсоединения с нажимной фиксацией
- Многожильные варианты: 2 контакта, 3 контакта, 4 контакта, 5 контактов для питания
- 3+2 контакта, 3+3 контакта, 3+4 контакта, 3+5 контактов, 3+9 контактов и 2+20 контактов для комбинированного питания и сигнала
- 6 контактов, 7 контактов, 8 контактов, 9 контактов, 10 контактов, 11 контактов, 12 контактов, 14 контактов, 16 контактов и 18 контактов для сигналов
- Версия для сборки на месте: варианты от провода к проводу и от провода к плате
- Поддерживается услуга сборки кабелей, добро пожаловать на заказ
- OEM/ODM приветствуются
Рабочие параметры
| Номинальное напряжение |
300В переменного тока макс. |
| Номинальный ток |
5А макс. |
| Мин. наружный диаметр провода |
3,0 мм ~ 6,0 мм |
| Макс. наружный диаметр провода |
8,0 мм ~ 10,0 мм |
| Макс. площадь поперечного сечения кабеля |
0,5 мм² ~ 2,5 мм² |
Эскиз дизайна
Часто задаваемые вопросы
В: Вы фабрика или торговая компания?
О: Мы фабрика. Расположена в промышленном парке Улинкон, район Баоань, Шэньчжэнь, Китай
В: Какие способы оплаты вы принимаете?
О: Мы поддерживаем основные международные способы оплаты: T/T (телеграфный перевод), L/C (аккредитив), PayPal и West Union. Для крупных заказов 30% предоплата + 70% остаток перед отгрузкой являются нашими стандартными условиями.
В: Какие способы доставки вы предлагаете? Сколько времени занимает доставка?
О: Мы предлагаем несколько вариантов доставки: 1) Курьер (DHL/UPS/FedEx): 3-7 рабочих дней для небольших посылок; 2) Авиаперевозки: 7-15 рабочих дней; 3) Морские перевозки: 20-45 рабочих дней. Время доставки зависит от пункта назначения и способа доставки.
