Name: M19 Высокопоточный провод на панель соединитель 300 В мужской женский соединитель 4 булавки
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Водоустойчивый разъем питания

M19 Высокопоточный провод на панель соединитель 300 В мужской женский соединитель 4 булавки

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	T/T, D/P, L/C, D/A, Western Union, Moneygram
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Текущий рейтинг:	15А	Номинальное напряжение:	300В
Тип разъема:	Быстрый разъем	Материал:	Нейлон
Цвет:	Красный Синий Белый Черный Желтый	Рейтинг огнестойкости:	УЛ94-В0
Выделить:	M19 водонепроницаемый разъем питания 4 булавки , Коннектор высокого тока , Разъем «папа» 300 В

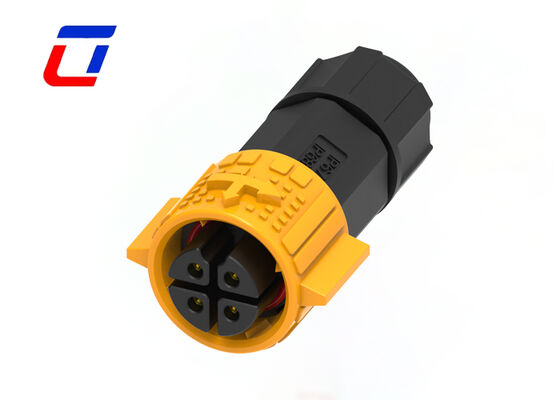

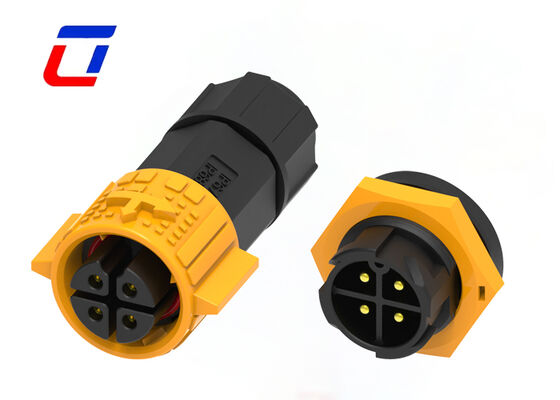

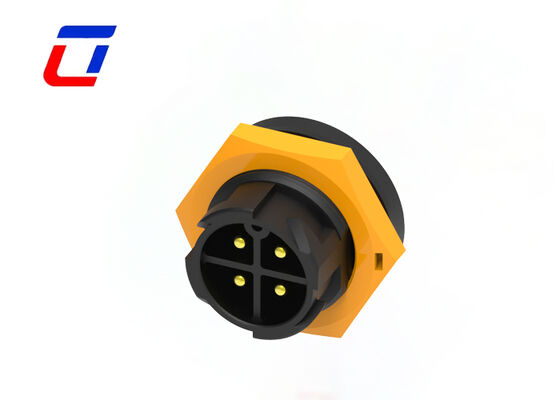

M19 Высокопоточный провод на панель соединитель 300 В мужской женский соединитель 4 булавки

IP67 водонепроницаемый M19 4 штиф мужской на женский наружный разъединитель

Мужской и женский разъемы серии M19 4Pin Wire-to-Board (WTB) предназначены для применения при передаче высокого тока с номинальным током 15A и номинальным напряжением 300V.Его прочная конструкция и стабильные электрические характеристики делают его идеальным решением для промышленных и оборудовательных соединений. Конструкция мужской и женской пары обеспечивает надежное соединение между проводами и платами,в то время как 4-прикольная конфигурация отвечает требованиям передачи сигнала и мощности для оборудования средней и высокой мощности.

Изготовленный из нейлонового корпуса, усиленного стеклянными волокнами, соответствующего стандартам UL94 V0 огнеупорности, этот разъем обеспечивает исключительную высокотемпературную стойкость, коррозионную стойкость,и изоляционные свойстваОн надежно работает при температурных условиях от -40°C до 105°C. Контакты из высокопроводящей латуни с позолоченным покрытием имеют контактное сопротивление ниже 10mΩ,сопротивление изоляции более 500mΩ, и выдерживают напряжение до 1000 В, обеспечивая минимальные потери и выработку тепла при передаче высокого тока.

С помощью механизмов самозамыкания или фиксации пластиковых нитей соединитель обеспечивает безопасное соединение даже в условиях промышленной вибрации.Соответствует экологическим стандартам RoHS и сертифицирован CE и UL, он находит применение в промышленном оборудовании автоматизации, силовых модулях, светодиодных дисплеях, медицинских устройствах и новых энергетических системах.

Основные особенности

Система быстрого освобождения с блокировкой
Конфигурации нескольких пин: 2Pin, 3Pin, 4Pin, 5Pin для питания
Комбинированные опции питания и сигнала: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin и 2+20Pin
Опции только для сигнала: от 6 до 18 пин доступны
Версии полевой сборки для применения "wire-to-wire" и "wire-to-board"
15Размер тока для непрерывной работы
Доступные услуги по сборке кабелей
OEM / ODM настройка приветствуется

Электрические параметры

Количество поляков	4Pin
Нынешний рейтинг	Максимально 15А.
Направление напряжения	300VAC максимум
Прочность Напряжение	1000ВАК @ 60 с.

Технические параметры

Сопротивление на контакт	10 мΩ максимум
Изолирующая структура	500 МΩ при 500 ВДС
Операционная температура	-40°C ~ +105°C
Класс IP	IP67 (1m / 30min) при соединении
Материал плесени	PA66
Контактный/конечный материал	Медь позолоченная
Материал уплотнения	Силиконы

Параметры работы

Направление напряжения	600VAC максимум
Нынешний рейтинг	15А максимум
Минимальный размер проволоки	30,0 мм ~ 6,0 мм
Максимальный размер проволоки	8.0 мм ~ 10.0 мм
Максимальная площадь поперечного сечения кабеля	0.5mm2 ~ 2.5mm2

Промышленность применения

Светильники роста
Оборудование связи
Машины для кодирования продукции
Системы кодирования продуктов инвентаризации
Системы чернила
Солнечные системы
Промышленное чернильное оборудование
Электроэнергетическое оборудование
Лабораторное судебное и патологическое оборудование
Оборудование связи
Тяжелые машины

Конструкция продукта

Часто задаваемые вопросы

Вы завод или торговая компания?

Мы являемся фабрикой, расположенной в промышленном парке Улинкон, район Бао'ан, Шэньчжэнь, Китай.

Что такое номинальное напряжение?

Номинальное напряжение, также известное как рабочее напряжение, зависит в первую очередь от изоляционного материала соединителя и контактного расстояния.

Как я могу получить образцы?

Мы с удовольствием предоставим образцы, при этом стоимость доставки будет покрываться заказчиком. Пожалуйста, укажите номер счета курьера и подробный адрес для отправки образца.

Могу я получить специальную маркировку?

Да, мы поддерживаем частную маркировку и индивидуальную упаковку.
