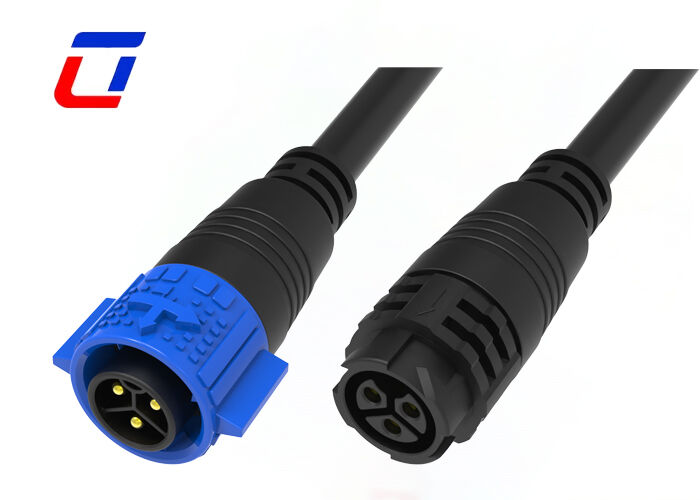

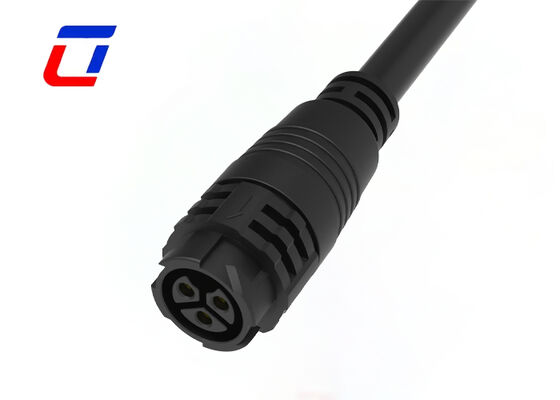

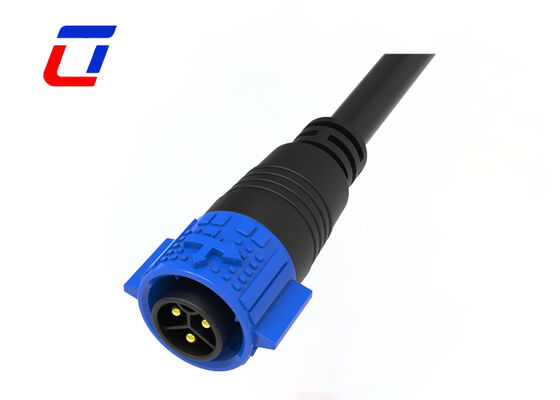

Name: Разъем кабеля питания 20A 3-контактный M19 DC водонепроницаемый быстроразъемный
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Водоустойчивое гнездо штепсельной вилки

Разъем кабеля питания 20A 3-контактный M19 DC водонепроницаемый быстроразъемный

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	Т/Т, Д/П, Л/К, Д/А, Вестерн Юнион, МонейГрам
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Текущий рейтинг:	20А	Материал:	PA66 и латунь, луженая
Номинальное напряжение:	300В	Рейтинг огнестойкости:	УЛ94-В0
Тип:	С провода на провода	Температура:	-40~105°C
Выделить:	20A Водостойкий разъем питания , Быстроразъемный разъем M19 DC , 3 штифта водонепроницаемая розетка

20A 3-контактный силовой кабельный разъем M19 DC, водонепроницаемый, быстроразъемный

Обзор продукта

M19 3-контактный 300 В водонепроницаемый кабельный разъем, быстрая фиксация для питания

Основные характеристики

Название товара: Водонепроницаемый кабельный разъем M19
Технические характеристики: Прямое соединение «вилка-розетка», угловое соединение «вилка-розетка», передний монтаж провод-плата, задний монтаж провод-плата, интегрированное литье под давлением
Способ соединения: Самоблокирующийся
Количество контактов: 2-22 контакта
Вилка: Доступны типы сборки и литья под давлением
Розетка: Передний монтаж, задний монтаж, монтаж на печатную плату
Степень водонепроницаемости: IP67/IP68
Тип разъема: Сборочный винт с фиксацией; Сборка сваркой; Литье под давлением с кабелем
Размер провода: 1,0-6,0 мм² (18AWG-10AWG)
Диапазон проводки в собранном виде: 6,0 мм~16 мм; Литье 6,0 мм~16,5 мм
Долговечность: 3000 раз
Применимая температура: -40℃~105℃

Краткое описание

Принимая стандартную спецификацию интерфейса M19, этот разъем идеально подходит для 3-контактных систем питания с номинальным током 20 А. Он эффективно передает питание, минимизируя потери мощности, обеспечивая баланс между универсальностью соединения и стабильностью питания, а также адаптируясь к потребностям интерфейса различного наружного электрооборудования.

Высокоуровневая защита IP67: Обеспечивает защиту от пыли и влаги IP67, эффективно противостоя дождю, водяным брызгам, влажности, пыли, загрязнению маслом и коррозии. Создает надежный защитный барьер для наружных соединений питания, устраняя сбои передачи и угрозы безопасности, вызванные попаданием посторонних предметов.
Стабильная конфигурация номинальных параметров: При номинальном токе 20 А и стандартном интерфейсе M19 он идеально подходит для 3-контактных систем питания, обеспечивая стабильную передачу тока и минимизируя потери мощности для удовлетворения потребностей непрерывного питания наружного оборудования.
Адаптивность к любым погодным условиям: Справляется со сложными и суровыми условиями, такими как открытые площадки, строительные площадки, шахты и доки, поддерживая герметичность соединения и безопасность эксплуатации в любое время, и принципиально избегая рисков, вызванных окружающей средой, таких как короткие замыкания и утечки электричества.
Высокопрочная долговечная конструкция: Корпус из высокопрочного инженерного пластика с отличной ударопрочностью и устойчивостью к старению. Диапазон температур составляет от -40℃ до 105℃, устойчив к деформации или растрескиванию после длительного использования на открытом воздухе, адаптируясь к экстремальным климатическим условиям в разных регионах.
Высокоэффективная конструкция проводящих клемм: Оснащен высококачественными, высокопроводящими медными клеммами со специальной обработкой покрытия. Значительно снижает контактное сопротивление, улучшает проводимость, повышает устойчивость к окислению и коррозии и значительно продлевает срок службы изделия.

Технические характеристики

Электрические параметры

Количество полюсов	3 контакта
Номинальный ток	20A макс.
Номинальное напряжение	300 В переменного тока макс.
Выдерживаемое напряжение	1500 В переменного тока при 60 с.

Технические параметры

Сопротивление контакта	10 мОм макс.
Сопротивление изоляции	500 МОм при 500 В постоянного тока
Рабочая температура	-40°C ~ +105°C
Класс IP	IP67 (1 м / 30 мин) при соединении
Материал формы	PA66
Материал контакта/клеммы	Латунь с золотым покрытием
Материал уплотнения	Силикон

Рабочие параметры

Номинальное напряжение	600 В переменного тока макс.
Номинальный ток	15A макс.
Минимальный наружный диаметр провода	3,0 мм ~ 6,0 мм
Максимальный наружный диаметр провода	8,0 мм ~ 10,0 мм
Макс. площадь поперечного сечения кабеля	0,5 мм² ~ 2,5 мм²

Эскиз дизайна

Часто задаваемые вопросы

Какие способы доставки вы предлагаете? Сколько времени занимает доставка?

Мы предлагаем несколько вариантов доставки: 1) Курьер (DHL/UPS/FedEx): 3-7 рабочих дней для небольших посылок; 2) Авиаперевозка: 7-15 рабочих дней; 3) Морская перевозка: 20-45 рабочих дней. Время доставки зависит от пункта назначения и способа доставки.

Сертифицирована ли ваша продукция? Какие у вас есть сертификаты?

Вся наша продукция сертифицирована RoHS, CE и другими международными стандартами. Конкретные сертификаты (например, FCC, UL) могут быть предоставлены по запросу в зависимости от вашего целевого рынка.

Как купить вашу продукцию?

Вам нужно сделать следующее:

Подтвердите номинальный ток и количество контактов
Подтвердите стиль сборки
Подтвердите размер провода кабеля
Подтвердите длину и материал кабеля
