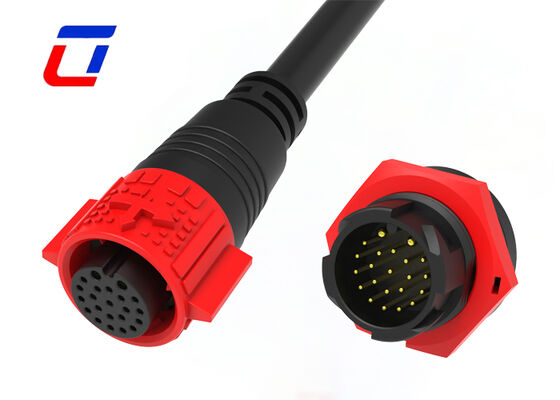

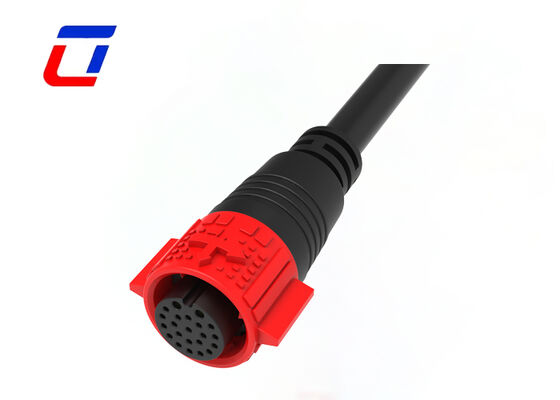

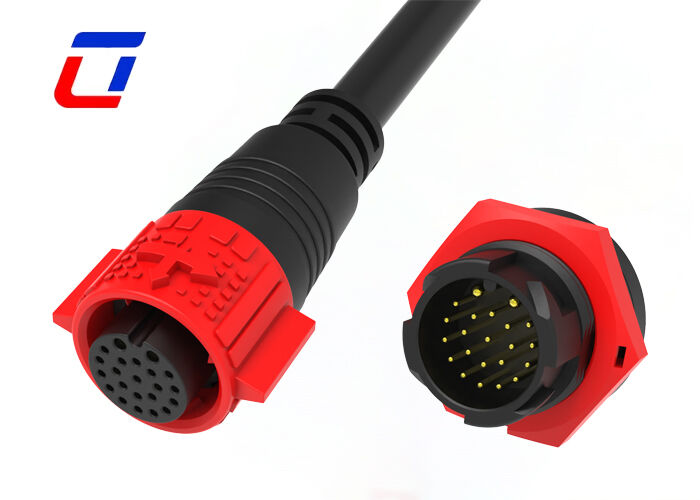

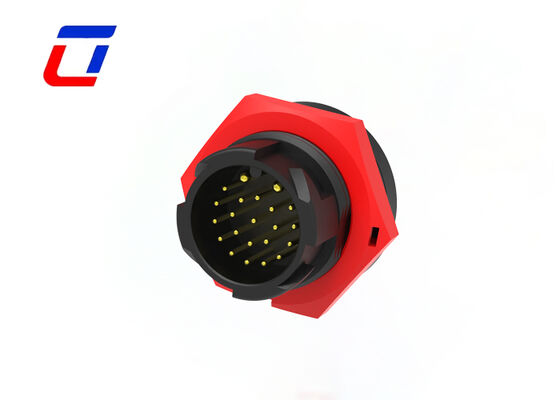

Name: M19 Разъем провод-плата 2 контакта питания и 20 контактов сигнала, формованный кабельный разъем
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Multi контактные разъемы делают водостойким

M19 Разъем провод-плата 2 контакта питания и 20 контактов сигнала, формованный кабельный разъем

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	Т/Т, Д/П, Л/К, Д/А, Вестерн Юнион, МонейГрам
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Материал:	PA66 и медный сплав	Номинальное напряжение:	300В
Уровень защиты:	IP67	Рейтинг огнестойкости:	УЛ94-В0
Цвет:	Белый Синий Красный Черный Желтый	Приложение:	Аппаратуры & метры
Выделить:	Разъем провод-плата M19 , 2-контактный водонепроницаемый разъем питания , Формованный кабель с 20 контактами сигнала

M19 Wire To Board Connector 2 Pin Power And 20 Pin Signal Molded Cable Connector (Связь из проволоки в доску)

Обзор продукции

Водонепроницаемое многоцепочечное 2-цепочечное соединение для питания M19 20-цепочечный соединитель данных

Основные спецификации и адаптация двойного тока

Этот разъем имеет 2 + 20Pin многоприкосновение с стандартным круговым интерфейсом M19 и полными мужскими и женскими компонентами подключения.Он удовлетворяет различным потребностям в совместной нагрузке с точным выравниванием., стабильное контактное импеданс и эффективная установка.

Высокий уровень водонепроницаемости

С водонепроницаемой и пылестойкой производительностью IP67, он оснащен интегрированным герметичным корпусом и высокопроизводительным водонепроницаемым резиновым кольцом для всесторонней экологической устойчивости.Он устраняет риски короткого замыкания и утечки во время передачи двойного тока, обеспечивая стабильную работу на открытом воздухе, в влажной и другой сложной среде.

Безопасный мужской-женский плагин

Конструкция автоматически блокируется после вставки, сохраняя прочное соединение против вибрации и внешнего тяги, чтобы избежать отключения.Отключение без инструмента упрощает техническое обслуживание и проверку, подходящий для сценариев, требующих частого подключения и выключения.

Промышленность применения

Светильники роста
Применение коммуникаций
Машины для кодирования продукции
Кодирование продуктов инвентаризации
Системы чернила
Солнечная система
Промышленное чернильное оборудование
Электроэнергетическое оборудование
Лабораторное судебное и патологическое оборудование
Оборудование связи
Тяжелые машины

Электрические параметры

Параметр	Спецификация
Количество поляков	водонепроницаемый разъем 2+20 пин
Нынешний рейтинг	15A+5A
Направление напряжения	300VAC максимум
Прочность Напряжение	1500VAC @ 60 с

Технические параметры

Параметр	Спецификация
Сопротивление на контакт	10 мΩ максимум
Изолирующая структура	500 МΩ при 500 ВДС
Операционная температура	-40°C ~ +105°C
Класс IP	IP67 (1m / 30min) при соединении
Материал плесени	PA66
Контактный/конечный материал	Медь позолоченная
Материал уплотнения	Силиконы

Параметры работы

Параметр	Спецификация
Направление напряжения	600VAC максимум
Нынешний рейтинг	20А максимум
Минимальный размер проволоки	30,0 мм ~ 6,0 мм
Максимальный размер проволоки	8.0 мм ~ 10.0 мм
Максимальная площадь поперечного сечения кабеля	0.5mm2 ~ 2.5mm2

Схема проектирования

Часто задаваемые вопросы

Вопрос: Вы завод или торговая компания?

О: Мы являемся фабрикой. Расположен в промышленном парке Улинкон, район Бао'ан, Шэньчжэнь, Китай

Вопрос: Кто отвечает за таможенное оформление?

Ответ: Мы предоставим полные документы таможенного оформления (торговый счет-фактура, перечень упаковки, коносамент, отчеты о сертификации).Сборы и пошлины за таможенное оформление несет покупатель (условия EXW/FOB)Мы можем помочь с подготовкой документов, если потребуется.

Вопрос: Как отследить мою партию?

О: Как только товар будет отправлен, мы отправим вам номер отслеживания и ссылку на логистическую платформу. Вы можете отслеживать состояние в режиме реального времени онлайн или связываться с нашей командой для обновлений.
