Name: 20A M19 5 Pin Water Tight Electrical Connector Quick Lock Circular Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Водоустойчивый разъем питания

20A M19 5 Pin Water Tight Electrical Connector Quick Lock Circular Connector

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	T/T, D/P, L/C, D/A, Western Union, Moneygram
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Номинальное напряжение:	300В	Приколоть:	5-контактный
Рейтинг огнестойкости:	УЛ94-В0	Рабочая температура:	-40℃~+105℃
Материал:	Нейлон	Уровень защиты:	IP67
Выделить:	Водонепроницаемый электрический разъем 20A , M19 quick lock connector , 5 pin circular power connector

20A M19 5-контактный водонепроницаемый электрический разъем, быстрозажимной круглый разъем

Обзор продукта

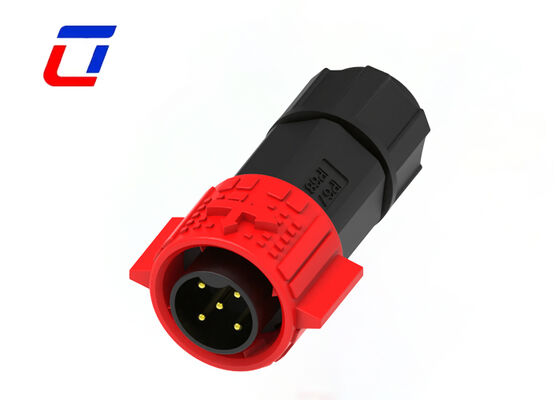

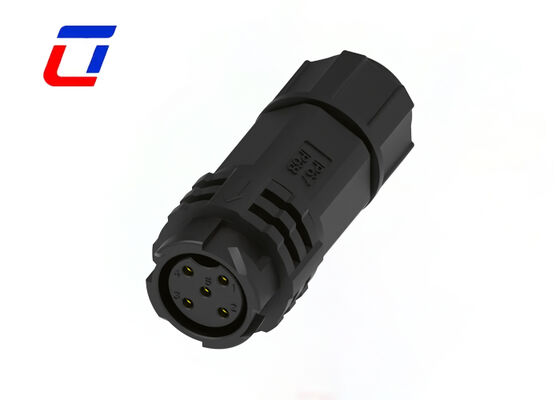

5-контактный круглый разъем M19 PA66 300 В, разъем «папа-мама»

Основные характеристики

Система быстрого освобождения с фиксацией
Многоядерные варианты: 2Pin, 3Pin, 4Pin, 5Pin для питания
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin и 2+20Pin для комбинированного сигнала питания
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin и 18Pin для доступного сигнала
Версия для полевой сборки: варианты «провод-провод» и «провод-плата»
Номинальный ток 20 А для длительной работы
Поддерживается услуга сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуются

Техническое описание

Изготовленный из высокопрочного материала PA66, этот 5-контактный круглый разъем M19 способен поддерживать передачу высокого напряжения 300 В. Структура стыковки «папа-мама» в сочетании с надежной водонепроницаемостью делает его оптимальным выбором для требований к подключению питания в различных сценариях.

Корпус PA66 обладает высокой устойчивостью к погодным условиям и старению, а плавное подключение между концами «папа» и «мама» обеспечивает безопасность и практичность. Медные контакты с отличной проводимостью значительно снижают потери при передаче, а номинальное напряжение 300 В делает его совместимым с различными типами высоковольтного оборудования.

Благодаря классу водонепроницаемости и пыленепроницаемости IP67 он не подвержен воздействию дождя и пыли. Корпус PA66 устойчив к высоким температурам и коррозии, а также обладает улучшенными изоляционными свойствами, обеспечивая двойную защиту от рисков высокого напряжения.

Конструкция «папа-мама» имеет защиту от неправильной установки для предотвращения неправильной вставки. Корпус PA66 может стабильно работать при температурах от -40°C до 105°C, что делает его пригодным для суровых условий эксплуатации. Хвостовая часть совместима с проводами 0,5–2,5 мм², а интегрированные функции уплотнения и фиксации повышают надежность соединения.

Электрические характеристики

Параметр	Значение
Количество полюсов	5Pin
Номинальный ток	20A макс.
Номинальное напряжение	300 В переменного тока макс.
Напряжение прочности	1000 В переменного тока при 60 с.

Технические параметры

Параметр	Значение
Сопротивление контакта	10 мОм макс.
Сопротивление изоляции	500 МОм при 500 В постоянного тока
Рабочая температура	-40°C ~ +105°C
Класс IP	IP67 (1 м / 30 мин) при соединении
Материал формы	PA66
Материал контакта/клеммы	Латунь с золотым покрытием
Материал уплотнения	Силикон

Рабочие параметры

Параметр	Значение
Номинальное напряжение	600 В переменного тока макс.
Номинальный ток	15A макс.
Минимальный наружный диаметр провода	3,0 мм ~ 6,0 мм
Максимальный наружный диаметр провода	8,0 мм ~ 10,0 мм
Макс. площадь поперечного сечения кабеля	0,5 мм² ~ 2,5 мм²

Отрасли применения

Освещение для выращивания
Применение в связи
Машины для кодирования продукции
Кодирование продукции на складе
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электроэнергетическое оборудование
Лабораторное судебно-медицинское и патологическое оборудование
Оборудование связи
Тяжелая техника

Дизайн продукта

Часто задаваемые вопросы

Принимаете ли вы другие валюты, кроме долларов США?

Наша валюта по умолчанию — доллары США, но мы также можем принимать евро, фунты стерлингов или другие основные валюты. Пожалуйста, подтвердите обменный курс с нашей командой продаж при размещении заказа.

Сертифицирована ли ваша продукция? Какие у вас есть сертификаты?

Вся наша продукция сертифицирована по стандартам RoHS, CE и другим международным стандартам. Конкретные сертификаты (например, FCC, UL) могут быть предоставлены по запросу в зависимости от вашего целевого рынка.

Как я могу получить образцы?

Для меня большая честь предложить вам образцы, и фрахт должен быть оплачен вами. Вы можете сообщить мне свой номер курьера и ваш подробный адрес, тогда я смогу сразу отправить вам образец.

Что такое номинальное напряжение?

Номинальное напряжение, также известное как рабочее напряжение, в основном зависит от используемого изоляционного материала разъема, расстояния между размерами контакта. Некоторые компоненты или устройства при напряжении ниже номинального могут не выполнять свои функции.
