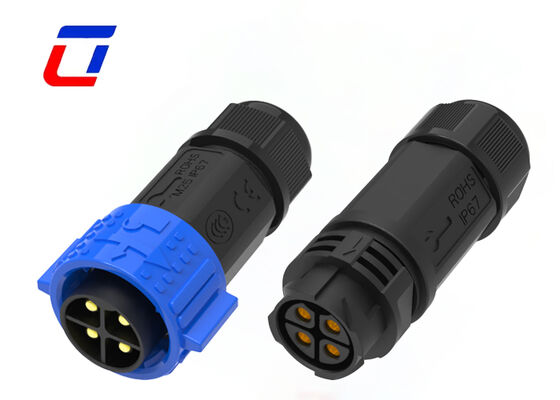

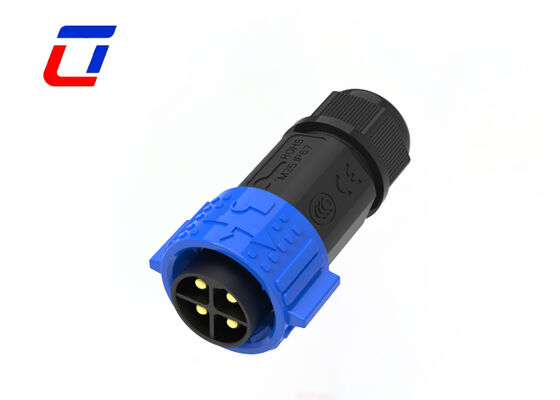

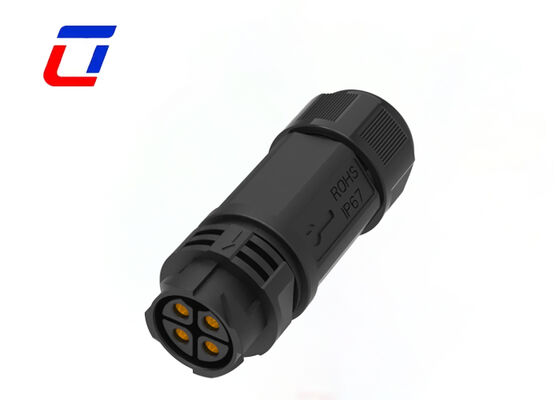

Name: PA66 M25 4 штиф мужской к женскому соединителю 500 В
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Главная страница Продукция Водонепроницаемый круговой соединитель

PA66 M25 4 штиф мужской к женскому соединителю 500 В

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs
Номер модели:	M25

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Высококачественная экспортная коробка
Время доставки:	3 ~ 6 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	4-контактный	Текущий:	50А
Номинальное напряжение:	500В	Материал:	Нейлон
Уровень защиты:	IP67	Рейтинг огнестойкости:	УЛ94-В0
Выделить:	водонепроницаемый разъем питания PA66 M25 , 4 пинные мужские и женские разъединители с нажатием замка , Круговое соединение 500 В с блокировкой

Водонепроницаемые электрические разъемы 500 В M25 4-контактные водонепроницаемые разъемы с фиксацией

Краткие сведения о водонепроницаемом разъеме IP67

1. Стандартная спецификация M25, конструкция Push-Lock без инструментов, удвоенная эффективность установки и обслуживания

Принята конструкция Push-Lock, соответствующая стандартам установки M25, что коренным образом меняет традиционный режим установки, зависящий от инструментов. Не требуются гаечные ключи или другие вспомогательные инструменты; автоматическая фиксация и позиционирование после вставки. Время одной операции подключения составляет ≤1 секунду, что значительно сокращает временные затраты на сборку оборудования и последующее обслуживание. Оснащенная усиленной пряжкой против ослабления, стабильность соединения может быть улучшена на 60% в условиях высокочастотной вибрации, что в корне исключает риск случайного разъединения, вызванного вибрацией, и обеспечивает непрерывную и стабильную работу оборудования.

2. Высоковольтная несущая способность 500 В, полная защита безопасности, соответствие промышленным стандартам

Номинальное рабочее напряжение достигает 500 В, разработано специально для сценариев применения средне- и высоковольтного электрооборудования. Изоляционный корпус прошел строгие испытания на высокое напряжение с напряжением пробоя ≥1500 В, что позволяет эффективно изолировать потенциальные угрозы безопасности, такие как утечка тока и электрические дуги, создавая полный барьер безопасности для системы цепей оборудования. Все показатели безопасности продукта соответствуют промышленным спецификациям электробезопасности, и его можно безопасно применять в различных сценариях подключения средне- и высоковольтного электрооборудования.

3. Водонепроницаемость и пыленепроницаемость IP67, всепогодная адаптивность к суровым условиям

Инновационно принята интегрированная герметизирующая конструкция из двухслойных силиконовых уплотнительных колец и плотного корпуса спецификации M25, что позволило успешно достичь степени защиты IP67. Он может поддерживать нормальное рабочее состояние при погружении в воду на глубину 1 м в течение 30 минут, и в то же время он может эффективно противостоять воздействию пыли, масляных пятен и влаги. Он легко адаптируется к суровым условиям работы, таким как открытый воздух, влажные и пыльные цеха, обеспечивая стабильную работу в любую погоду.

4. 4-контактная независимая интеграция, одновременная передача питания и сигнала, экономия места для интерфейса

4-контактные сердечники имеют независимую компоновку, поддерживая одновременную передачу питания и сигналов. Не требуются дополнительные специальные сигнальные разъемы, что значительно экономит место для интерфейса оборудования. Эта конструкция особенно подходит для современного электрооборудования с тенденциями к миниатюризации и интеграции, помогая упростить и оптимизировать общую структуру оборудования, обеспечивая при этом функциональное разнообразие.

Основная особенность

Система быстрого освобождения с фиксацией
Многоядерные варианты: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin и 2+20Pin доступны
Версия для полевой сборки: доступны варианты «провод-провод» и «провод-плата»
Высокотоковый водонепроницаемый разъем, хороший выбор до 50 А для длительной работы
Поддерживается услуга сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуются

Электрические параметры
Nколичество полюсов	4-контактный водонепроницаемый разъем
Номинальный ток	50A макс.
Номинальное напряжение	600 В переменного тока макс.
Напряжение прочности	2500 В переменного тока при 60 с.

Технические параметры
Сопротивление контакта	10 мΩ макс.
Структура изоляции	500 MΩ при 500 В постоянного тока
Рабочая температура	-40°C ~ +105°C
Класс IP	IP67 (1 м / 30 мин)
Материал формы	PA66
Материал контакта/клеммы	Латунь с золотым покрытием
Материал уплотнения	Силикон

Отрасли применения

Применение в связи
машины кодирования продукции
кодирование продукции на складе
струйные системы
Солнечная система
промышленное струйное оборудование
Электрооборудование
Лабораторное судебно-медицинское и патологическое оборудование
Оборудование связи
Тяжелая техника

Параметры эксплуатации
Номинальное напряжение	600 В переменного тока макс.
Номинальный ток	30A макс.
Минимальный размер провода OD	6,5 мм ~ 10 мм
Максимальный размер провода OD	10,5 мм ~ 18 мм
Макс. площадь поперечного сечения кабеля	0,5 мм² ~ 6,0 мм²

Размер производства

Более подробная техническая информация

FAQ

В1: Что такое номинальное напряжение?

А1: Номинальное напряжение, также известное как рабочее напряжение, в основном зависит от используемого изоляционного материала разъема, расстояния между размерами контакта. Некоторые компоненты или устройства при напряжении ниже номинального могут не выполнять свои функции.

В2:Какие способы оплаты вы принимаете?

А2: Мы поддерживаем основные международные способы оплаты: T/T (телеграфный перевод), L/C (аккредитив), PayPal и West Union. Для крупных заказов стандартным условием является предоплата 30% + остаток 70% перед отправкой.

В3: Как отследить мою посылку?

А3: После отправки товара мы вышлем вам номер для отслеживания и ссылку на логистическую платформу. Вы можете отслеживать статус в режиме реального времени онлайн или связаться с нашей командой для получения обновлений.

PA66 M25 4 штиф мужской к женскому соединителю 500 В 2
