Разъем для панельного монтажа M25 3+13 контактов, для сигналов и питания, IP67, промышленный разъем-адаптер

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs
Номер модели:	M25

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	T/T, D/A, D/P, L/C.
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	3+13ПИН	Текущий:	15A+5A
Рейтинг водонепроницаемости:	IP67	Температурный диапазон:	-40℃~+105℃
Рейтинг огнестойкости:	УЛ94-В0	контактный материал:	Латунь Позолоченная
Выделить:	Разъем для панельного монтажа M25 , IP67 , Промышленный штекерный адаптер 3+13 контактов

Разъем M25 3+13 Pin для монтажа на панель, сигнальный и силовой, промышленный штекер-розетка IP67

Штекер-розетка 3+13 Pin водонепроницаемый M25, разъем данных и питания IP67, быстрая блокировка

Основные характеристики

Система быстрого отсоединения с нажимной фиксацией
Многожильные варианты: 2 контакта, 3 контакта, 4 контакта, 5 контактов, 3+2 контакта, 3+3 контакта, 3+9 контактов, 3+13 контактов и 2+20 контактов
Версия для сборки на месте: варианты подключения провод к проводу и провод к плате
Номинальный ток 20А для длительной работы
Поддерживается услуга сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуются

Быстрые детали разъема 16 контактов, вилка и розетка

1. Ключевые характеристики

Основное качество: позолоченная клемма улучшает электропроводность и антиокислительные свойства, продлевая срок службы изделия
Детали интерфейса: размер M25 с многоконтактной конфигурацией 3+9 Pin, обеспечивающий соединение вилка-розетка и совместимость с монтажом на панель
Электрические характеристики: номинальный ток 30А и номинальное напряжение 300В, идеально подходят для требований к питанию и передаче сигналов устройств средней мощности
Защитные характеристики: водонепроницаемая конструкция обеспечивает надежную работу в суровых условиях эксплуатации на открытом воздухе, эффективно защищая от влаги и пыли

2. Основные преимущества продукта

Преимущества позолоченных клемм: минимальное контактное сопротивление обеспечивает эффективную и стабильную передачу электроэнергии, с выдающейся устойчивостью к окислению и коррозии
Простая установка и стыковка: поддержка монтажа на панель, конструкция вилка-розетка для точного позиционирования и простой сборки/разборки
Интегрированная многоконтактная функция: 3+9 независимых цепей обеспечивают одновременное питание и многоканальную передачу сигналов, достигая высокой функциональной интеграции
Долговечность на открытом воздухе: герметичная водонепроницаемая конструкция эффективно противостоит дождю, влаге и пыли, что делает ее пригодной для длительной эксплуатации на открытом воздухе

3. Сценарии применения

Широко используется в наружном оборудовании видеонаблюдения, системах наружного освещения и других сценариях, требующих наружного водонепроницаемого питания
Подходит для промышленных производственных линий автоматизации, наружных испытательных приборов и другого оборудования, которому необходимо одновременно передавать питание и многоканальные сигналы
Применимо к различным потребностям подключения наружного электрооборудования средней мощности, требующего монтажа на панель и стыковки вилка-розетка

4. Индивидуальные услуги

Предоставляются услуги по индивидуальной настройке многоконтактных разъемов M25 3+9 Pin, которые могут быть адаптированы в соответствии с фактическими установочными размерами и спецификациями кабеля (диаметр/длина провода). Для индивидуальной настройки необходимо предоставить подробные сценарии использования и технические параметры, а профессиональная команда обеспечит эксклюзивную адаптацию для монтажа на панель.

Отрасли применения

Применение в связи
Кодировщики продукции
Кодирование инвентарных товаров
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электрооборудование
Лабораторное криминалистическое и патологоанатомическое оборудование
Коммуникационное оборудование
Тяжелая техника

Технические характеристики

Система разъемов	Кабель к плате
Герметизируемый	Да
Разъем и контакты подключаются к	Провод и кабель
Тип круглого разъема	Вилка, Розетка
Тип корпуса	Пластиковый корпус
Тип продукта	Комплект разъемов
Количество позиций	3+13
Количество сигнальных позиций	13
Контакты предварительно установлены	Да
Рабочее напряжение (перем. ток)	Макс. 300В
Рабочее напряжение (пост. ток)	Макс. 300В
Материал корпуса	PA66
Тип изоляционного материала круглого разъема	Термопласт с низким уровнем пожарной опасности
Герметичный	Да
Тип ввода	Боковой
Тип защиты окружающей среды	Герметизированный эластомером, герметичный
Материал уплотнительного кольца	Герметизированный эластомером, герметичный
Защита окружающей среды	Да
Номинальный ток контакта (макс.) (А)	Макс. 15А
Тип контакта круглого разъема	Штырь-гнездо
Тип монтажа разъема	Монтаж на кабель (свободно висящий)
Тип выравнивания при соединении	С ключом
Фиксация при соединении	С фиксацией
Размер провода (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Диапазон рабочих температур (°C)	-40 ~105°C
Уровень водонепроницаемости IP	IP67
Уровень пылезащиты IP	6
Класс пожарной безопасности UL	UL 94V-0

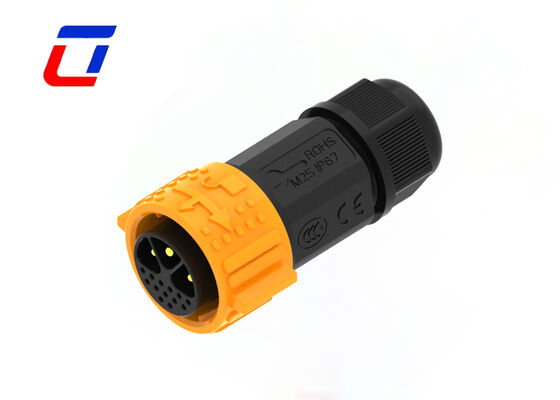

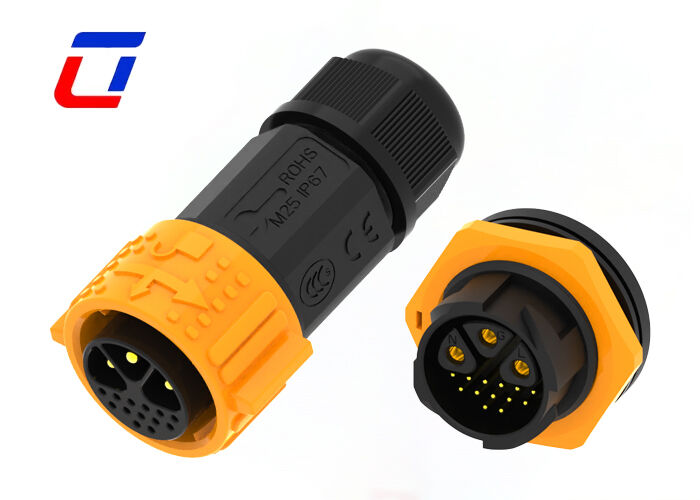

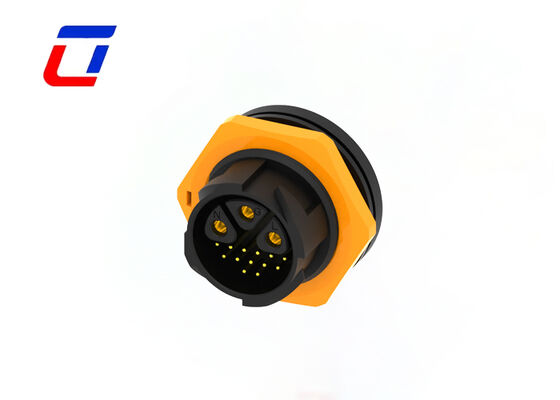

Изображения продукта

Часто задаваемые вопросы

В1: Каково номинальное напряжение?

О1: Номинальное напряжение, также известное как рабочее напряжение, в основном зависит от используемого изоляционного материала разъема, расстояния между контактами. Некоторые компоненты или устройства при напряжении ниже номинального могут не выполнять свои функции.

В2: Как оформить заказ? Каков процесс?

О2: Процесс заказа прост: 1) Подтвердите детали продукта и получите предварительный счет (PI); 2) Внесите предоплату по договоренности; 3) Мы начнем производство и будем информировать вас о ходе работ; 4) Оплатите остаток перед отгрузкой; 5) Организуйте доставку и предоставьте информацию для отслеживания.

В3: Как отследить мою посылку?

О3: После отправки товара мы вышлем вам номер для отслеживания и ссылку на платформу логистики. Вы можете отслеживать статус в режиме реального времени онлайн или связаться с нашей командой для получения обновлений.
