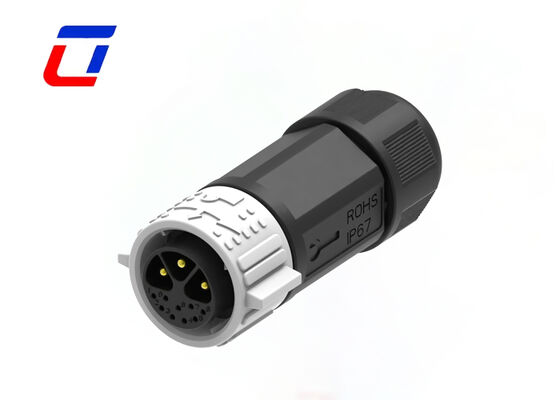

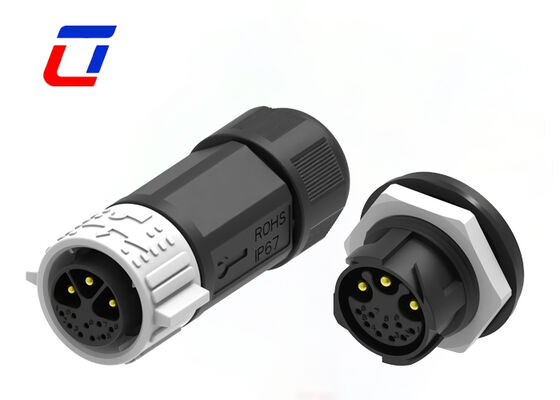

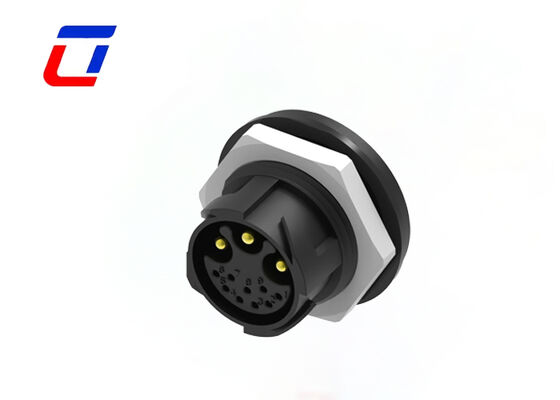

Name: M25 Мужчина Женщина панель монтаж соединителя покрытый золотом 3 + 9 штифтов водонепроницаемый соединитель
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Главная страница Продукция Водоустойчивое гнездо штепсельной вилки

M25 Мужчина Женщина панель монтаж соединителя покрытый золотом 3 + 9 штифтов водонепроницаемый соединитель

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs
Номер модели:	M25

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	3+9 ПИН	Рейтинг водонепроницаемости:	IP67
Температурный диапазон:	-40℃~+105℃	Материал:	Нейлон
Режим подключения:	Нажмите замок	Изоляционный материал:	ПВХ
Выделить:	M25 водонепроницаемая панель монтажа соединителя , позолоченный 3+9 коннектор , мужская женская водонепроницаемая розетка

Типы многоконтактных разъемов 3+9 Pin M25 для наружного применения, водонепроницаемые

Основные характеристики

Система быстрого освобождения с фиксацией
Варианты с несколькими контактами: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin и 2+20Pin
Версия для полевой сборки: варианты от провода к проводу и от провода к плате
Номинальный ток 30A+5A для длительной работы
Поддержка услуги сборки кабелей, приветствуется изготовление на заказ
OEM/ODM приветствуются

Области применения

Применение в системах связи
Машины для кодирования продукции
Кодирование продукции на складе
Струйные системы
Солнечная система
Промышленное струйное оборудование
Оборудование для электроэнергетики
Лабораторное оборудование для судебно-медицинской экспертизы и патологии
Оборудование связи
Тяжелая техника

Краткие сведения о 6-контактномРазъем Штекер-розетка

1. Основные характеристики

Мастерство изготовления сердечника: конструкция терминала с золотым покрытием повышает электропроводность и антиокислительные свойства, продлевая срок службы изделия
Детали интерфейса: размер M25 с многоконтактной конфигурацией 3+9 Pin, обеспечивающей сопряжение штекер-розетка и совместимость с панельным монтажом
Электрические характеристики: номинальный ток 30A+5A, идеально подходит для требований к электропитанию и передаче сигналов устройств средней мощности
Защитные характеристики: водонепроницаемая конструкция обеспечивает надежную работу в суровых условиях эксплуатации, эффективно противостоя влаге и пыли

2. Основные преимущества продукта

Преимущества терминала с золотым покрытием: минимальное контактное сопротивление обеспечивает эффективную и стабильную передачу электроэнергии, с выдающейся устойчивостью к окислению и коррозии
Простая установка и стыковка: поддерживает панельный монтаж, имеет структуру сопряжения штекер-розетка для точного позиционирования и простой сборки/разборки
Интегрированная многоконтактная функция: 3+9 Pin независимые цепи обеспечивают одновременное электропитание и многоканальную передачу сигналов, достигая высокой функциональной интеграции
Долговечность на открытом воздухе: герметичная водонепроницаемая конструкция эффективно выдерживает дождь, влагу и пыль, что делает ее пригодной для длительной работы на открытом воздухе

3. Сценарии применения

Широко используется в оборудовании наружного мониторинга, системах наружного освещения и других сценариях, требующих наружного водонепроницаемого электропитания
Подходит для промышленных автоматизированных производственных линий, наружных испытательных приборов и другого оборудования, которому необходимо одновременно передавать электроэнергию и многоканальные сигналы
Применимо к различным потребностям подключения наружного электрооборудования средней мощности, требующим панельного монтажа и стыковки штекер-розетка

4. Индивидуальные услуги

Предоставляет услуги по настройке многоконтактных разъемов M25 3+9 Pin, которые могут быть адаптированы в соответствии с фактическими установочными размерами и спецификациями кабеля (диаметр/длина провода)
Для настройки необходимо предоставить подробные сценарии использования и технические параметры, а профессиональная команда предоставит эксклюзивное решение для адаптации к панельному монтажу

Особенности типа продукта
Система разъемов	Кабель-плата
Герметичный	Да
Разъем и контакты подключаются к	Провод и кабель
Тип круглого разъема	Вилка, розетка
Тип корпуса	Пластиковый корпус
Тип продукта	Комплект разъемов
Особенности конфигурации
Количество позиций	3+9
Количество сигнальных позиций	9
Контакты предварительно загружены	Да
Электрические характеристики
Рабочее напряжение (VAC)	600 В макс.
Рабочее напряжение (VDC)	600 В макс.
Особенности корпуса
Материал корпуса	PA66
Тип изоляционного материала круглого разъема	Низкая пожароопасность термопластика
Герметичный	Да
Стиль входа	Боковой
Тип защиты окружающей среды	Эластомерное уплотнение, герметичное
Материал уплотнительного кольца	Эластомерное уплотнение, герметичное
Защита окружающей среды	Да
Особенности контактов
Номинальный ток контакта (макс.) (A) .	30A+5A макс.
Тип контакта круглого разъема	Штырь-гнездо
Механическое крепление
Тип крепления разъема	Кабельный монтаж (свободно висящий)
Тип выравнивания при сопряжении	Ключевой
Фиксация при сопряжении	С
Размеры
Размер провода (AWG)	20AWG,18AWG,16AWG,14AWG,
Условия использования
Диапазон рабочих температур (°C)	-40 ~105°C
Уровень водонепроницаемости IP	IP67
Уровень пыленепроницаемости IP	6
Отраслевые стандарты
Рейтинг воспламеняемости UL	UL 94V-0

Размер производства

Более подробная техническая информация

FAQ

В1: Сколько материалов вы можете предоставить?

О1: Есть несколько различных материалов для разъемов и кабелей, мы обычно используем материал ПВХ/нейлон для производства разъемов, материал ПВХ/резина/силикон используется в кабелях. Конечно, мы также можем выбрать материал в соответствии с вашими требованиями.

В2:Что делать, если с полученным товаром возникнут проблемы с качеством?

О2: Пожалуйста, предоставьте фотографии/видео дефектных продуктов в течение 7 дней с момента получения. Мы проверим проблему и предложим решения, такие как бесплатная замена, ремонт или частичный возврат средств в зависимости от ситуации.

В3: Как выбрать подходящий разъем?

О3: Вам нужно сделать следующее:
* Подтвердите номинальный ток и количество контактов
* Подтвердите, нужен ли стиль сборки с предварительной прокладкой кабеля или нет. Если нужно, то подтвердите следующее.
* Подтвердите калибр кабеля
* Подтвердите длину и материал кабеля.
