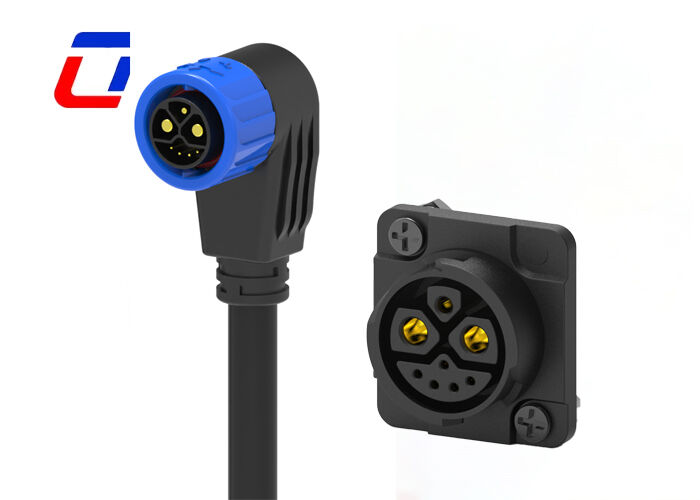

Name: M23 Круглые Кабельные Разъемы Пластик 2+1+5 Контактный Водонепроницаемый Разъем Провод-Плата
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М23
Availability: InStock

Главная страница Продукция Multi контактные разъемы делают водостойким

M23 Круглые Кабельные Разъемы Пластик 2+1+5 Контактный Водонепроницаемый Разъем Провод-Плата

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М23

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	Т/Т, Д/П, Л/К, Д/А, Вестерн Юнион, МонейГрам
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Приколоть:	2+1+5контактный	Текущий рейтинг:	50А, 15А
Тип:	водонепроницаемый разъем	Материал:	ПА66
Диапазон диаметров:	24-9AWG	Уровень защиты:	IP67
Выделить:	M23 водонепроницаемый круглый разъем , 2+1+5 контактный разъем провод-плата , пластиковый многоконтактный водонепроницаемый разъем

1 Заземление 2 Сила 5 Данные M23 IP67 водонепроницаемый соединитель

Обзор продукции

Этот продукт представляет собой специальный разъем спецификации M23, использующий функциональную схему пинных контактов из 1 пин для заземления, 2 пин для питания и 5 пин для передачи данных,в сочетании с водонепроницаемой категорией IP67 и конструкцией с блокировкой нажатияЭто высоконадежное решение подключения, предназначенное для синхронной передачи данных заземления в промышленных сценариях.соединитель имеет четкие разделения на функции подкосов, позволяющий независимую и параллельную работу защиты заземления, питания и многоканальной передачи данных, полностью избегая взаимных помех между различными типами сигналов,и создание прочной основы для стабильной работы систем промышленного контроля.

Основные показатели деятельности сосредоточены на многомерной гарантии надежности:Уровень водонепроницаемости и пылестойкости IP67 достигается с помощью профессионального резинового герметического кольца и интегрированной корпусной конструкции., который может полностью изолировать проникновение пыли и по-прежнему работает нормально, когда погружается в глубину воды 1 метр в течение 30 минут, легко справляется с масляными пятнами, влажным водяным паром,дождь и другие сложные условия в промышленных мастерскихКонтакты с штифтом изготовлены из высокочистого медного сплава с антиоксидационной обработкой, с низкой контактной стойкостью и отличной проводимостью.5-контактный канал передачи данных может точно передавать ключевые данные, такие как обратная связь датчиков и команды управления оборудованием, избегая ослабления или задержки сигнала; 2-прикольный канал питания может стабильно обеспечивать потребности в питании; и 1-прикольный канал заземления эффективно отклоняет статическое электричество,обеспечение безопасности оборудования и персонала.

Инновационный механизм блокировки может завершить точное стыковку и твердое блокирование с помощью легкого пресса,и может быть отделена, мягко переворачивая запор при разблокировке, без профессиональных инструментов, что значительно повышает эффективность установки на месте, ввода в эксплуатацию и последующего обслуживания.эта конструкция имеет отличные антивибрационные и антипадающие характеристики, который может адаптироваться к вибрационной среде во время высокочастотного действия промышленного оборудования и обеспечивать непрерывность соединения.интеллектуальное оборудование производства, высокоточные приборы, промышленные роботы и другие сценарии,продукт обеспечивает всеобъемлющую и надежную поддержку подключения для промышленных систем, которым необходимо одновременно реализовать защиту заземления, питание и взаимодействие данных.

Промышленность применения

Светильники роста
Применение коммуникаций
Машины для кодирования продукции
Кодирование продуктов инвентаризации
Системы чернила
Солнечная система
Промышленное чернильное оборудование
Электроэнергетическое оборудование
Лабораторное судебное и патологическое оборудование
Оборудование связи
Тяжелые машины

Технические характеристики

90-градусная формованная конструкция, подходящая для узких помещений: Принимает 90-градусную изгибную конструкцию интегрированной формы, которая эффективно экономит место для установки и особенно подходит для установки в узких местах, таких как внутреннее оборудование и углы;точный угол формования обеспечивает регулярное направление кабеля, предотвращая повреждения, вызванные скручиванием и тягой кабеля, и улучшая рациональность и эстетику планировки соединения.

2+1+5 Пин разделенный макет, точная передача без помех: использует конструкцию 2-прикосновных + 1-прикосновных + 5-прикосновных отдельных прикосновений, соответствующих различным цепочкам питания и сигнальным каналам соответственно,реализация синхронной и точной передачи питания и множественных сигналов, и полностью избегая помех между различными типами сигналов; штифты изготовлены из высокопроводящего металлического материала с небольшим сопротивлением при контакте и низкой потерей передачи,обеспечение стабильной работы оборудования.

Конструкция с подъемным замком, прочное и удобное соединение: оборудован удобной блокировочной конструкцией толкательного типа, подключение и выключение просты, а блокировка или разблокировка может быть завершена легким прессом,значительное повышение эффективности монтажа и технического обслуживания; после блокировки приспособление плотное, с отличной устойчивостью к ударам и противопадением, которые могут эффективно противостоять вибрациям и внешнему тягу во время работы оборудования,обеспечение непрерывного и стабильного соединения.

Электрические параметры

Количество поляков	Водонепроницаемый соединитель с 8 булавками
Нынешний рейтинг	50+15А+5Амакс.
Направление напряжения	300VAC максимум
Прочность Напряжение	1500VAC @ 60 с.

Технические параметры

Сопротивление на контакт	10 мΩ максимум
Изолирующая структура	500 МΩ при 500 ВДС
Операционная температура	-40°C ~ +105°C
Класс IP	IP67 (1m / 30min) при соединении
Материал плесени	PA66
Контактный/конечный материал	Медь позолоченная
Материал уплотнения	Силиконы

Параметры работы

Направление напряжения	600VAC максимум
Нынешний рейтинг	Максимально 50А
Минимальный размер проволоки	30,0 мм ~ 6,0 мм
Максимальный размер проволоки	8.0 мм ~ 16.0 мм
Максимальная площадь поперечного сечения кабеля	0.5mm2 ~ 10.0mm2
