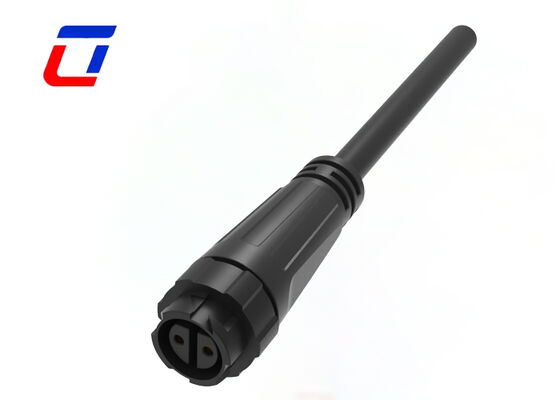

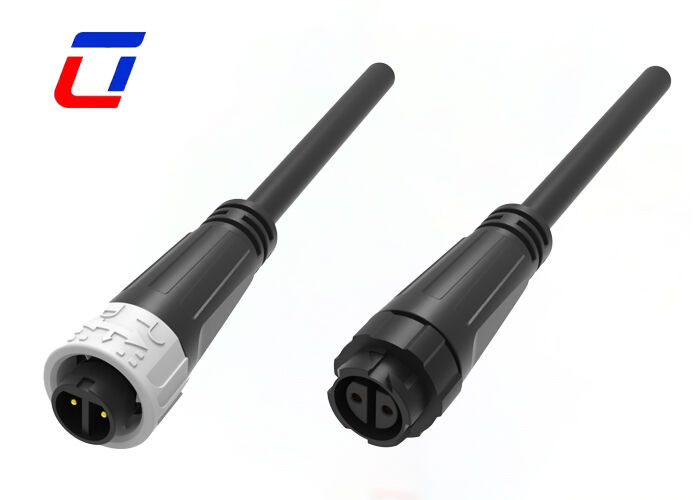

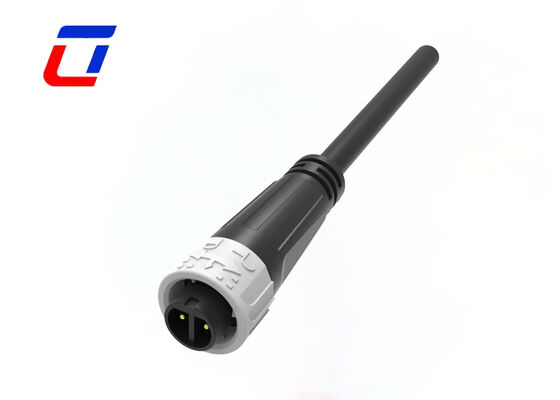

2-контактный круглый силовой разъем M16 300 В водонепроницаемый разъем типа «папа-мама»
ОписаниеПромышленный водонепроницаемый круглый разъем
Основные параметры и конструкция соединения
Этот разъем с 2-контактной конфигурацией типа «папа-мама» разработан специально для соединений кабель-кабель. Он поддерживает номинальное напряжение 300 В, надежно удовлетворяя требования к передаче электроэнергии для оборудования малой и средней мощности. Соответствуя спецификации интерфейса M16, его обтекаемая круглая структура обеспечивает точное выравнивание контактов, легкое подключение и плотные зазоры соединений, что имеет решающее значение для поддержания стабильного потока электроэнергии.
Высококачественная водонепроницаемая герметизация
Оснащенный профессиональной системой водонепроницаемости, разъем использует специальное водонепроницаемое резиновое кольцо и интегрированный процесс герметизации в месте соединения круглой оболочки и кабеля. Эта надежная конструкция обеспечивает эффективную защиту от дождя, песка, загрязнения маслом и влажной атмосферы, что делает его пригодным для наружной установки или сложных рабочих условий с высокой влажностью и уровнем запыленности. Устойчивость к воздействию окружающей среды значительно снижает вероятность коротких замыканий, плохого контакта и других эксплуатационных неисправностей.
Уникальные преимущества для соединений кабель-кабель
Разъемы типа «папа» и «мама», предназначенные для соединений кабель-кабель, надежно прикреплены к концам кабелей, предотвращая ослабление и выдерживая небольшие растягивающие усилия и вибрации во время работы или перемещения оборудования. Конструкция plug-and-play избавляет от необходимости использования сложных инструментов для установки, обеспечивая удобную и эффективную работу на месте. Это делает его очень адаптируемым к высокочастотным задачам, таким как временное подключение оборудования, последующее техническое обслуживание и проекты удлинения кабелей.
Выбор материалов и соответствие требованиям безопасности для использования при напряжении 300 В
Внутренние проводники изготовлены из высокопроводящей бескислородной меди с луженым покрытием для предотвращения окисления. Этот выбор материала эффективно снижает тепловыделение и потери мощности при передаче электроэнергии при напряжении 300 В, обеспечивая высокую эффективность передачи электроэнергии. Внешняя оболочка изготовлена из инженерного пластика с высокими изоляционными свойствами, обеспечивающего превосходную устойчивость к старению и ударам, а также эффективное экранирование от электромагнитных помех. Он соответствует промышленным стандартам безопасности, исключая потенциальные риски, такие как утечка электроэнергии и рассеивание мощности.
Широкий спектр применимых сценариев
Этот разъем находит широкое применение в различных областях, требующих соединений кабель-кабель, включая оборудование промышленного контроля, системы мониторинга безопасности, устройства умного дома, вспомогательное оборудование для новой энергетики и измерительные приборы. Он особенно подходит для устройств малой и средней мощности, требующих как простого подключения, так и надежной гидроизоляции, таких как наружные датчики, портативные измерительные приборы и небольшие детали автоматизации, обеспечивая стабильную и надежную поддержку соединения для стабильной работы оборудования.
Основные характеристики
- Система быстрого и легкого освобождения с фиксацией
- Возможность выбора нескольких контактов: 2 контакта, 3 контакта, 4 контакта, 5 контактов, 2+4 контакта, 7 контактов, 8 контактов
- Варианты полевой установки: конфигурации «провод-провод» и «провод-плата»
- Водонепроницаемый разъем с высоким номинальным током: идеальное решение для длительной работы до 10 А
- Предоставляются услуги по сборке кабелей – приветствуется индивидуализация
- Партнерство OEM/ODM приветствуется
| Электрические параметры |
| Количество полюсов |
2-контактный водонепроницаемый разъем |
| Номинальный ток |
10 А макс. |
| Номинальное напряжение |
300 В переменного тока макс. |
| Напряжение прочности |
1500 В переменного тока при 60 с. |
| Технические параметры |
| Сопротивление контакта |
10 мОм макс. |
| Сопротивление изоляции |
500 МОм при 500 В постоянного тока |
| Рабочая температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1 м / 30 мин) |
| Материал корпуса |
PA66 |
| Материал контакта/клеммы |
Латунь с золотым покрытием |
| Материал уплотнения |
Силикон |
Отрасли применения
- Применение в связи
- машины для кодирования продукции
- кодирование продукции в инвентаре
- струйные системы
- Солнечная система
- промышленное струйное оборудование
- Электрооборудование
- Лабораторное судебно-медицинское и патологическое оборудование
- Оборудование связи
- Тяжелая техника
Размеры производства
Более подробная техническая информация
FAQ
В1: Вы фабрика или торговая компания?
О1: Мы фабрика. Расположена в промышленном парке Ulinkcon, район Баоань, Шэньчжэнь, Китай
В2: Сертифицирована ли ваша продукция? Какие у вас есть сертификаты?
О2: Вся наша продукция сертифицирована по стандартам RoHS, CE и другим международным стандартам. Конкретные сертификаты (например, FCC, UL) могут быть предоставлены по запросу в зависимости от вашего целевого рынка. В3: Сколько материалов вы можете предоставить?
О3:
Есть несколько различных материалов для разъемов и кабелей, мы обычно используем материал ПВХ/нейлон для производства разъемов, материал ПВХ/резина/силикон используется в кабелях. Конечно, мы также можем выбрать материал в соответствии с вашими требованиями.
