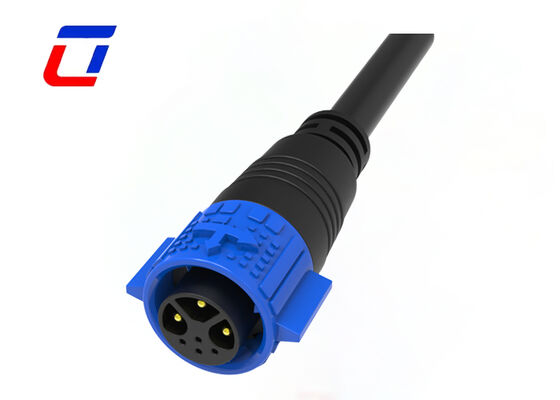

Name: 3+4-контактный M19 штекерный водонепроницаемый разъем с быстрым замком для наружного применения
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция водоустойчивый кабельный соединитель

3+4-контактный M19 штекерный водонепроницаемый разъем с быстрым замком для наружного применения

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	Т/Т, Д/П, Л/К, Д/А, Вестерн Юнион, МонейГрам
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Номинальное напряжение:	300В	Текущий рейтинг:	15+5А
Тип разъема:	Быстрый разъем	Приколоть:	3+4контактный
Материал:	Нейлон	Рейтинг огнестойкости:	УЛ94-В0
Выделить:	Водонепроницаемый проволочный разъем M19 , кабельный разъем с быстрым замком , 3+4-контактный разъем для наружного применения

Уличный водонепроницаемый разъем M19 3+4 контакта IP67, водонепроницаемый разъем, провод-плата

Краткое описание

3 силовых контакта изготовлены из высокопроводящего медного сплава, с возможностью пропускания тока до 15 А на один контакт, что полностью удовлетворяет потребности в электропитании устройств средней мощности. Между тем, 4 сигнальных контакта используют дифференциальную конфигурацию сигнала для повышения помехозащищенности, что делает их хорошо подходящими для таких сценариев применения, как сбор данных с датчиков и обратная связь о состоянии оборудования. Соответствуя промышленному стандарту шага контактов, разъем обеспечивает точное выравнивание с контактными площадками печатной платы, тем самым сводя к минимуму ошибки пайки во время сборки.

Оснащенный двойной водонепроницаемой структурой, сочетающей в себе "уплотнительное кольцо корпуса + уплотнительную втулку контакта", разъем обеспечивает надежную защиту от проникновения пыли. Его корпус изготовлен из устойчивого к ультрафиолету армированного материала PA66, который сохраняет структурную целостность даже в экстремальных температурных условиях от -40℃ до 105℃. Такая прочная конструкция позволяет разъему адаптироваться к суровым условиям эксплуатации на открытом воздухе, таким как сильные дожди, песчаные бури и воздействие высоких температур.

Контакты производятся методом интегрированной штамповки и имеют золотое покрытие толщиной не менее 1,5 мкм. Эта комбинация эффективно снижает контактное сопротивление до ≤5 мОм, снижая риски потери мощности и тепловыделения. При сроке службы более 10 000 циклов подключения разъемные контакты со стороны платы демонстрируют отличную устойчивость к изгибу, способную выдерживать небольшие вибрации и удары во время транспортировки и установки оборудования, тем самым гарантируя долгосрочную эксплуатационную стабильность.

Основные характеристики

Система быстрого освобождения с фиксацией
Многоядерные варианты: 2 контакта, 3 контакта, 4 контакта, 5 контактов для питания
3+2 контакта, 3+3 контакта, 3+4 контакта, 3+5 контактов, 3+9 контактов и 2+20 контактов для комбинированного питания и сигнала
6 контактов, 7 контактов, 8 контактов, 9 контактов, 10 контактов, 11 контактов, 12 контактов, 14 контактов, 16 контактов и 18 контактов для доступного сигнала
Версия для полевой сборки: варианты «провод-провод» и «провод-плата»
Номинальный ток 20 А для длительной работы
Поддержка услуги сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуются

Электрические параметры
NКоличество полюсов	3+4 контакта
Номинальный ток	15A макс.
Номинальное напряжение	300 В переменного тока макс.
Выдерживаемое напряжение	1500 В переменного тока при 60 с.

Технические параметры
Контактное сопротивление	10 мОм макс.
Сопротивление изоляции	500 МОм при 500 В постоянного тока
Рабочая температура	-40°C ~ +105°C
Класс IP	IP67 (1 м / 30 мин) при соединении
Материал формы	PA66
Материал контакта/клеммы	Латунь с золотым покрытием
Материал уплотнения	Силикон

Отрасли применения

Освещение для выращивания
Применение в связи
машины для кодирования продукции
инвентаризация кодирования продукции
струйные системы
Солнечная система
промышленное струйное оборудование
Электрооборудование
Лабораторное судебно-медицинское и патологическое оборудование
Оборудование связи
Тяжелая техника

Рабочие параметры
Номинальное напряжение	600 В переменного тока макс.
Номинальный ток	15A макс.
Минимальный наружный диаметр провода	3,0 мм ~ 6,0 мм
Максимальный наружный диаметр провода	8,0 мм ~ 10,0 мм
Макс. площадь поперечного сечения кабеля	0,5 мм² ~ 2,5 мм²

Эскиз дизайна

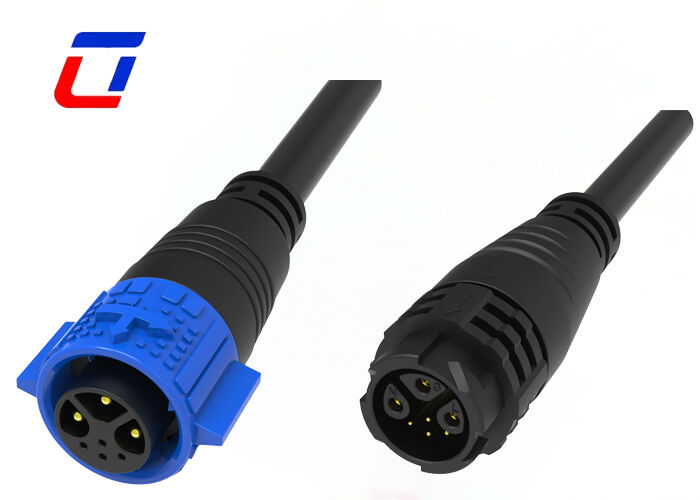

3+4-контактный M19 штекерный водонепроницаемый разъем с быстрым замком для наружного применения 0

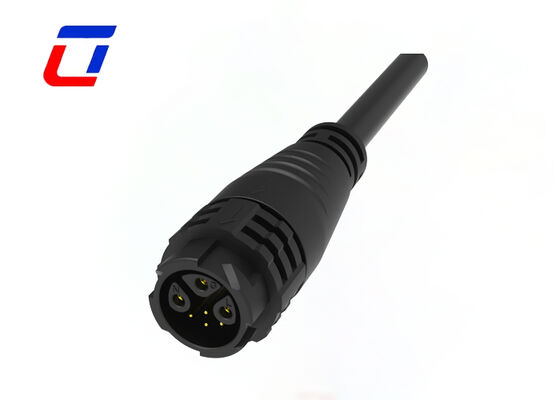

3+4-контактный M19 штекерный водонепроницаемый разъем с быстрым замком для наружного применения 2

FAQ

1. В: Вы фабрика или торговая компания?
О: Мы фабрика. Расположен в промышленном парке Ulinkcon, район Баоань, Шэньчжэнь, Китай

2. Принимаете ли вы другие валюты, кроме долларов США?
О: Наша валюта по умолчанию - доллары США, но мы также можем принимать евро, фунты стерлингов или другие основные валюты. Пожалуйста, подтвердите обменный курс с нашей командой продаж при размещении заказа.

3. В: Как я могу получить образцы?

О: Для меня большая честь предложить вам образцы, и фрахт должен быть оплачен вами. Вы можете сообщить мне номер вашего курьера и ваш подробный адрес, тогда я могу отправить вам образец сразу.

4. В: Сколько материалов вы можете предоставить?
О: Есть разные материалы для разъемов и кабелей, мы обычно используем материал ПВХ/нейлон для производства разъемов, материал ПВХ/резина/силикон используется в кабелях. Конечно, мы также можем выбрать материал в соответствии с вашими требованиями.
