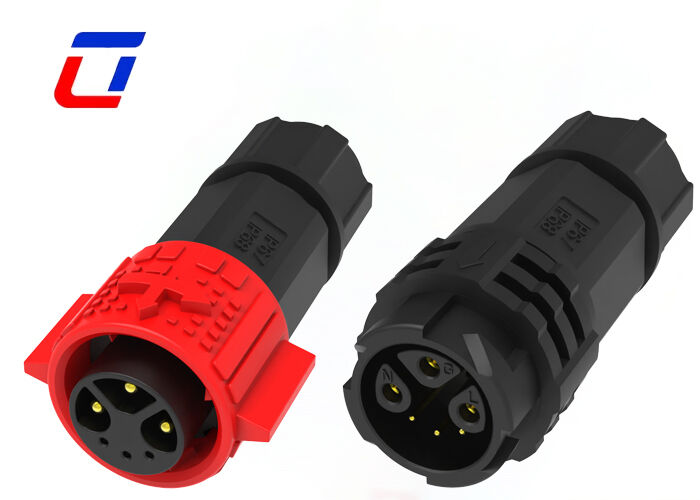

Name: Электрические соединители 3+3 Multi Pin M19 Quick Connect Водостойкий Круговой соединитель
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Водонепроницаемый круговой соединитель

Электрические соединители 3+3 Multi Pin M19 Quick Connect Водостойкий Круговой соединитель

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	3+3PIN	Рейтинг водонепроницаемости:	IP67
Текущий:	15А	Уровень защиты:	IP67
Рейтинг огнестойкости:	УЛ94-В0	Контактный материал:	Латунь Позолоченная
Выделить:	M19 водонепроницаемый круговой разъединитель , Электрический соединитель быстрого подключения с 3+3 булавками , водонепроницаемый многоцепочечный круглый разъединитель

Водонепроницаемый соединитель от провода к проводу M19 3+3 Pin 15A Quick Connector

Основные особенности

Система быстрого освобождения с блокировкой
Многоядерные опции: 2Pin,3Pin,4Pin,5Pin для питания
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin и 2+20Pin для комбинированного сигнала питания
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin и 18Pin для доступного сигнала
Версия сборки на поле:как опции проволоки на проволоку, так и на проволоку на доску
Номинальный ток 20A при длительной работе
Услуга сборки кабелей поддерживается, добро пожаловать на заказ
OEM/ODM приветствуется

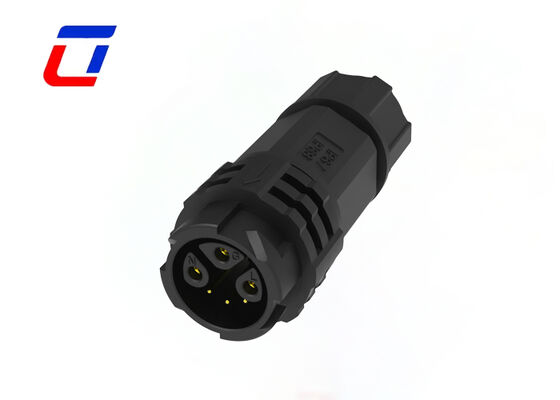

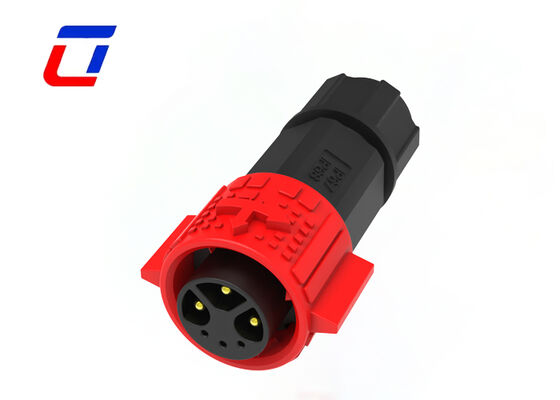

Быстрые подробности 3+3PinКоннектор Мужчина женщина

Главные 3-козырьки питания изготавливаются из крупносектора золотой покрытой медным сплавом, a specialized design engineered to efficiently carry 15A high current while minimizing heat loss during power transmission—ensuring stable and efficient power delivery even under continuous high-load operationВ дополнение к этому, 3-конечные вспомогательные булавки предназначены для передачи сигнала, имея независимую защитную структуру, которая эффективно изолирует шум мощности от путей сигнала.Эта интегрированная конструкция отлично удовлетворяет требованиям комбинированного соединения "мощь + сигнал" таких устройств, как промышленные датчики и контроллеры, избавляя от хлопот установки отдельных разъемов питания и сигналов и упрощая общую систему проводки.

Специально оптимизированные для эксплуатационных требований оборудования средней мощности, силовые булавки имеют контактное сопротивление ≤3mΩ, что гарантирует минимальные потери энергии во время передачи мощности.нагнетатели имеют многоцепочечную скрученную структуру, что значительно повышает устойчивость булавки к механической усталости, вызванной тепловым расширением и сокращением или вибрацией при длительном использовании с высоким током,тем самым предотвращая деформацию штифтов и обеспечивая постоянную производительность.

Соответствующие терминалы крема проходят высокотемпературную обработку отжига, процесс, который повышает пластичность терминала и надежность соединения.эта обработка обеспечивает плотное, соединение с низким сопротивлением, эффективно снижающее риск нагрева соединений из-за плохого контакта и дальнейшее улучшение общей безопасности и стабильности электрического соединения.

Особенности типа продукта
Система соединителей	Кабель-кабель
Запечатываемая	Да, да.
Коннектор и контакт заканчиваются на	Провод и кабель
Тип круглого соединителя	Включатель, емкость
Тип раковины	Пластиковая оболочка
Тип продукции	Комплект соединителей
Конфигурационные особенности
Количество позиций	3+3
Количество сигнальных позиций	3
Контакты предварительно загружены	Да, да.
Электрические характеристики
Рабочее напряжение (VAC)	Максимально 600 В.
Рабочее напряжение (VDC)	Максимально 600 В.
Особенности тела
Материал раковины	PA66
Тип изоляционного материала круглого соединителя	Термопластика с низкой пожароопасностью
Герметически запечатанный	Да, да.
Стиль входа	Боковая
Тип защиты окружающей среды	Эластомер, герметически запечатанный
Материал О-кольца	Эластомер, герметически запечатанный
Защита окружающей среды	Да, да.
Контактные характеристики
Контактный номинальный ток (макс.) (А).	Максимально 15А.
Контактный тип круглого соединителя	Подсоединитель
Механическое соединение
Тип установки соединителя	Кабельная установка (свободно подвешенная)
Тип выравнивания спаров	На ключ
Сохранение спаривания	С
Размеры
Размер провода (AWG)	20AWG, 18AWG, 16AWG,14AWG,
Условия использования
Диапазон рабочей температуры (°C)	-40 ~ 105°C
Уровень герметизации IP	IP67
Уровень уплотнения IP от пыли	6
Промышленные стандарты
Уровень воспламеняемости UL	UL 94V-0

Промышленность применения

Применение коммуникаций
машины для кодирования продуктов
кодирование продуктов инвентаризации
системы распылителя чернил
Солнечная система
промышленное распылительное оборудование
Электроэнергетическое оборудование
Лабораторное судебно-патологическое оборудование
Оборудование для связи
Тяжелые машины

Размер производства

Более подробная информация

Электрические соединители 3+3 Multi Pin M19 Quick Connect Водостойкий Круговой соединитель 2

Частые вопросы

Вопрос 1: Что такое номинальное напряжение?

A1:Номинальное напряжение, также известное как рабочее напряжение, которое в основном зависит от используемого изоляционного материала соединителя, расстояния между размерами контакта.Некоторые из компонентов или устройств с номинальным напряжением менее номинального напряжения могут не выполнять свои функции..

Вопрос 2:Кто отвечает за таможенное оформление?

А2:Мы предоставим полные документы таможенного оформления (торговый счет-фактура, перечень упаковки, коносамент, отчеты о сертификации).Сборы и пошлины за таможенное оформление несет покупатель (условия EXW/FOB)Мы можем помочь с подготовкой документов, если потребуется.

Вопрос 3:Сколько материалов вы можете предоставить?

А3:Существует несколько различных материалов от разъема и кабеля, мы обычно используем материал из ПВХ/Найлона для продукта-коннектора, в кабеле использовался материал из ПВХ/Гумы/Силикона.Конечно, мы также можем в соответствии с вашими требованиями выбрать материал.
