9-контактный разъем для передачи данных M19 IP67, водонепроницаемый разъем
Основные характеристики
- Система быстрого освобождения с фиксацией
- Варианты с несколькими ядрами: 2Pin, 3Pin, 4Pin, 5Pin для питания
- 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin и 2+20Pin для комбинированного питания и сигнала
- 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin и 18Pin для доступного сигнала
- Версия для полевой сборки: варианты от провода к проводу и от провода к плате
- Номинальный ток 5A для длительной работы
- Поддерживается сборка кабелей, добро пожаловать на заказ
- OEM/ODM приветствуются
Отрасли применения
- Освещение для выращивания
- Применение в связи
- Машины для кодирования продукции
- Кодирование продукции на складе
- Струйные системы
- Солнечная система
- Промышленное струйное оборудование
- Электрооборудование
- Лабораторное оборудование для судебно-медицинской экспертизы и патологии
- Оборудование связи
- Тяжелая техника
Краткое описание
Обладая прецизионной 9-контактной конфигурацией, этот разъем разработан исключительно для сценариев передачи сигнала от провода к плате. Благодаря расстоянию между контактами, строго соответствующему промышленным стандартам, он обеспечивает точное выравнивание с печатными платами и поддерживает синхронную передачу многоканальных сигналов с низким уровнем помех. Компактный форм-фактор M19 идеально подходит для ограниченного пространства внутри оборудования, обеспечивая эффективное взаимодействие сигналов между кабелями и печатными платами без дополнительных адаптеров. Он широко подходит для потребностей в подключении сигналов наружных датчиков, устройств мониторинга и промышленных терминалов управления.
Принимая процесс литья одним целым, он плавно интегрирует кабели с корпусом разъема. В сочетании с высокоточной уплотнительной конструкцией он эффективно предотвращает попадание влаги и пыли через точки соединения кабелей. Продукт достигает высокого уровня защиты, необходимого для наружного применения, выдерживая воздействие дождя, накопление пыли, ультрафиолетового излучения и резкие перепады температуры. Он поддерживает стабильную производительность передачи сигнала в суровых условиях, таких как наружные базовые станции, городское освещение и оборудование для полевых испытаний.

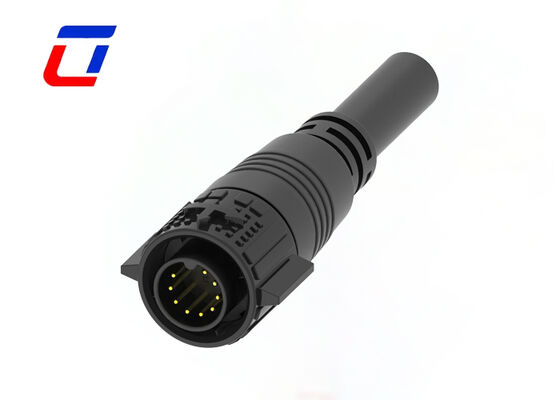

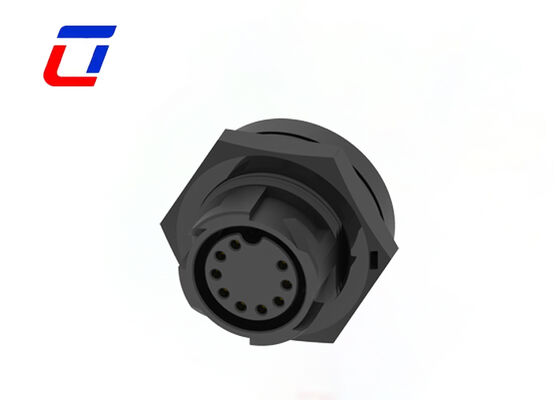

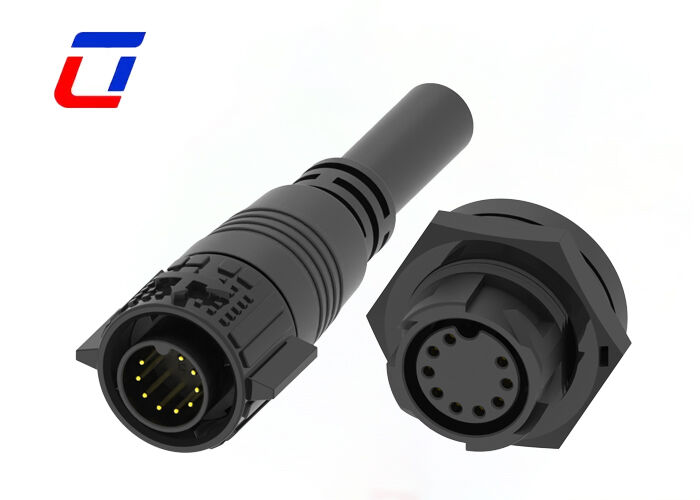

Интегрирован с структурой быстрой фиксации одним щелчком, он поддерживает работу без инструментов одной рукой. Просто совместите штекерный разъем с гнездовым разъемом на печатной плате и нажмите, чтобы зафиксировать его, со звуковой обратной связью, подтверждающей правильное подключение. Этот механизм не только устраняет громоздкую операцию традиционных резьбовых соединений, значительно сокращая время установки на открытом воздухе на большой высоте и в ограниченном пространстве, но и эффективно предотвращает прерывание сигнала, вызванное вибрацией, ветром или случайным контактом.
Сигнальные контакты изготовлены из позолоченного медного сплава, отличающегося чрезвычайно низким контактным сопротивлением и отличными антиокислительными характеристиками. Даже при длительном использовании в условиях высокой влажности на открытом воздухе он обеспечивает точность и стабильность передачи сигнала. Корпус разъема изготовлен из высокопрочного инженерного пластика, который сочетает в себе ударопрочность, износостойкость и коррозионную стойкость, обеспечивая надежную защиту внутренней структуры передачи сигнала и продлевая общий срок службы продукта.
| Электрические параметры |
| Количество полюсов |
9Pin |
| Номинальный ток |
5 Амакс. |
| Номинальное напряжение |
60 В переменного тока макс. |
| Напряжение прочности |
500 В переменного тока при 60 с. |
| Технические параметры |
| Контактное сопротивление |
10 мΩ макс. |
| Структура изоляции |
500 мΩ при 500 В постоянного тока |
| Рабочая температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1 м / 30 мин) при соединении |
| Материал формы |
PA66 |
| Материал контакта/клеммы |
Латунь с золотым покрытием |
| Материал уплотнения |
Силикон |
| Параметры работы |
| Номинальное напряжение |
300 В переменного тока макс. |
| Номинальный ток |
5A макс. |
| Минимальный наружный диаметр провода |
3,0 мм ~ 6,0 мм |
| Максимальный наружный диаметр провода |
8,0 мм ~ 10,0 мм |
| Макс. площадь поперечного сечения кабеля |
0,5 мм2 ~ 2,5 мм2 |
Эскиз дизайна
FAQ
1. В: Вы фабрика или торговая компания?
О: Мы фабрика. Расположен в промышленном парке Ulinkcon, район Баоань, Шэньчжэнь, Китай
2. В: Как отследить мою посылку?
О: После отправки товара мы вышлем вам номер для отслеживания и ссылку на логистическую платформу. Вы можете отслеживать статус в режиме реального времени онлайн или связаться с нашей командой для получения обновлений.
3. В: Как я могу получить образцы?
О: Для меня большая честь предложить вам образцы, и фрахт должен быть оплачен вами. Вы можете сообщить мне номер вашего курьера и ваш подробный адрес, тогда я могу сразу отправить вам образец.
4. В: Каков ваш минимальный объем заказа (MOQ)?
О: MOQ варьируется в зависимости от типа продукта — обычно 500 единиц для стандартных моделей и 1000 единиц для индивидуальных изделий. Более низкий MOQ может быть согласован для пробных заказов или долгосрочного сотрудничества.
