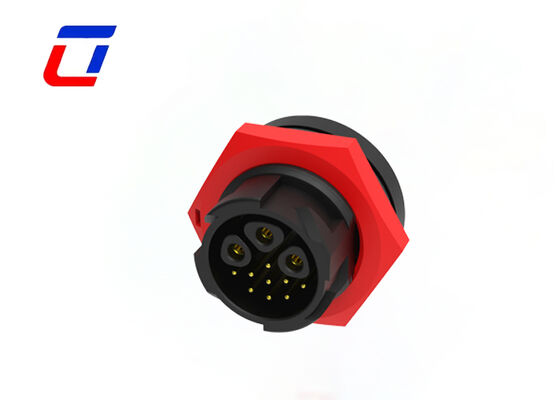

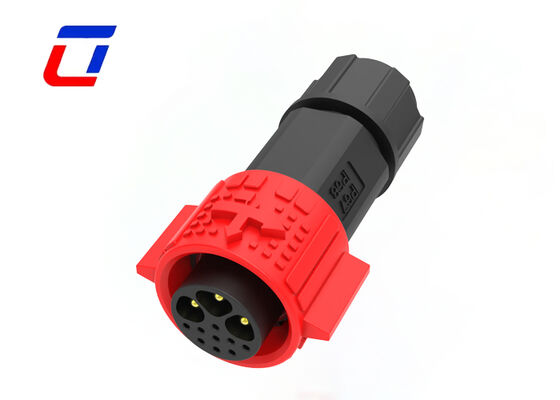

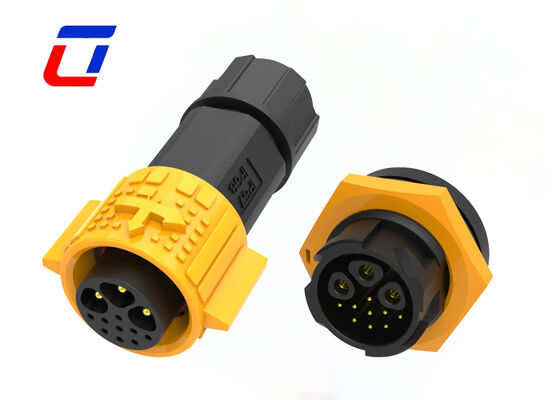

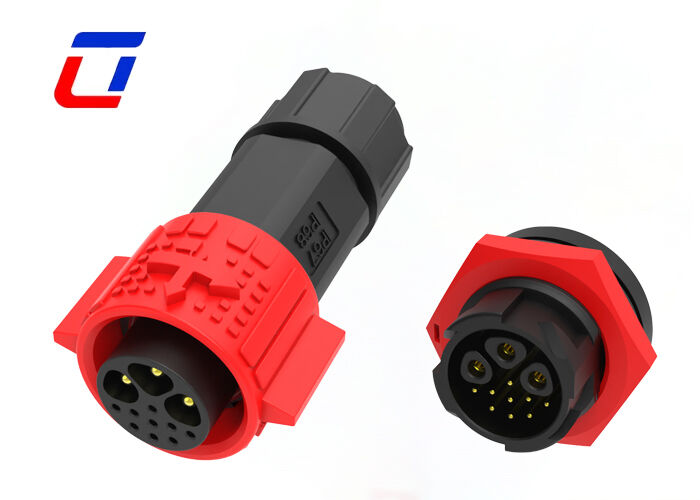

Разъем промышленный M19, 3+9 контактов, пластик PA66, водонепроницаемый, для питания и передачи данных

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	3+9 ПИН	Текущий:	15А
Рейтинг водонепроницаемости:	IP67	Температурный диапазон:	-40℃~+105℃
Материал:	Нейлон	Режим подключения:	Нажимная блокировка
Выделить:	Промышленный водонепроницаемый разъем M19 , Водоустойчивый разъем питания PA66 , Водонепроницаемый разъем для передачи данных

Быстроразъемный проволочный разъем M19 3+9 Pin OEM, водонепроницаемый разъем 300 В

Краткие сведения о 5-контактном разъемеводонепроницаемый разъем

1. Двухфункциональный изолированный дизайн 3+9 Pin

С 3-контактное питание + 9-контактные данные комбинированная конфигурация контактов, этот разъем обеспечивает независимую передачу питания и сигналов. 3-контактный канал питания поддерживает стабильную выходную мощность для удовлетворения требований к электропитанию промышленного оборудования, в то время как 9-контактный канал данных оптимизирован для высокоскоростной передачи сигналов с низким уровнем помех, подходящей для различных сценариев взаимодействия данных промышленного управления. Компактный форм-фактор M19 объединяет двойные функции в одном, устраняя необходимость в нескольких наборах разъемов, значительно экономя место для установки и упрощая сложные процессы промышленной проводки.

2. Корпус из инженерного пластика PA66 для промышленной прочности

Корпус изготовлен методом точного литья под давлением из инженерного пластика PA66, обеспечивающего отличную механическую прочность, износостойкость и коррозионную стойкость, и может выдерживать широкий диапазон рабочих температур от -40℃ до 105℃. По сравнению с обычными пластиковыми материалами, корпус PA66 лучше работает в отношении ударопрочности, устойчивости к ультрафиолетовому излучению и устойчивости к химическим средам, а также может адаптироваться к суровым условиям работы промышленных площадок в течение длительного времени, обеспечивая структурную стабильность и срок службы разъема.

3. Высококачественная водонепроницаемая защита для адаптации к любым сценариям

Благодаря прецизионной герметичной конструкции и конструкции водонепроницаемой прокладки разъем достигает степени водонепроницаемости и пыленепроницаемости IP67, эффективно противостоя воздействию суровых условий, таких как погружение в дождь, накопление пыли и конденсация влаги. Будь то влажные цеховые мастерские, базовые станции наружного оборудования или сценарии морских операций с солевым туманом, он может поддерживать стабильную производительность электрического соединения, обеспечивая надежную работу оборудования в любых погодных условиях.

4. Простота конструкции Plug-In для повышения эффективности установки

Оснащен удобным механизмом быстрой фиксации Plug-In, поддерживающим работу без инструментов одной рукой. Просто совместите и прижмите штекерные и гнездовые разъемы, чтобы завершить надежную фиксацию, эффективно предотвращая разъединение, вызванное вибрацией, ударом или случайным вытягиванием. По сравнению с традиционными методами резьбового соединения, эффективность установки повышается более чем на 50%, что делает его более подходящим для пакетного развертывания и последующих сценариев обслуживания.

Основные характеристики

Система быстрого освобождения с фиксацией
Многоядерные варианты: 2Pin, 3Pin, 4Pin, 5Pin для питания
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin и 2+20Pin для комбинированного сигнала питания
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin и 18Pin для доступного сигнала
Версия полевой сборки: варианты от провода к проводу и от провода к плате
Номинальный ток 20 А для длительной работы
Поддерживается услуга сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуется

Особенности типа продукта
Cоннекторная система	Кабель-плата
Герметичный	Да
Разъем и контакт заканчиваются на	Провод и кабель
Тип круглого разъема	Вилка, розетка
Тип корпуса	Пластиковый корпус
Тип продукта	Комплект разъемов

Электрические характеристики
Количество полюсов	3+9
Номинальный ток	15A макс.
Номинальное напряжение	600 В переменного тока макс.
Напряжение прочности	2500 В переменного тока при 60 с.

Особенности корпуса
Материал корпуса	PA66
Тип изоляционного материала круглого разъема	Низкоопасный термопластик
Герметичный	Да
Стиль входа	Боковой
Тип защиты окружающей среды	Эластомерное уплотнение, герметичное
Материал уплотнительного кольца	Эластомерное уплотнение, герметичное
Защита окружающей среды	Да

Условия использования
Диапазон рабочих температур (°C)	-40 ~105°C
Уровень водонепроницаемости IP	IP67
Уровень пыленепроницаемости IP	6
Эксплуатация/Применение
Рейтинг долговечности (Циклы)	250, 251
Отраслевые стандарты
Рейтинг воспламеняемости UL	UL 94V-0

Отрасли применения

Применение в связи
машины для кодирования продукции
кодирование продукции в инвентаре
струйные системы
Солнечная система
промышленное струйное оборудование
Электроэнергетическое оборудование
Лабораторное судебно-медицинское и патологическое оборудование
Оборудование связи
Тяжелая техника

Размер производства

Более подробная техническая информация

FAQ

В1: Каково номинальное напряжение?

A1: Номинальное напряжение, также известное как рабочее напряжение, которое в основном зависит от используемого изоляционного материала разъема, расстояния между размером контакта. Некоторые компоненты или устройства при напряжении ниже номинального могут не выполнять свои функции.

В2:Сколько материалов вы можете предоставить?

A2: Есть несколько различных материалов для разъема и кабеля, мы обычно используем материал ПВХ/нейлон для производства разъема, материал ПВХ/резина/силикон использовался в кабеле. Конечно, мы также можем в соответствии с вашими требованиями выбрать материал.

В3:Принимаете ли вы другие валюты, кроме долларов США?

A3: Наша валюта по умолчанию — доллары США, но мы также можем принимать евро, фунты стерлингов или другие основные валюты. Пожалуйста, подтвердите обменный курс с нашей командой продаж при размещении заказа.
